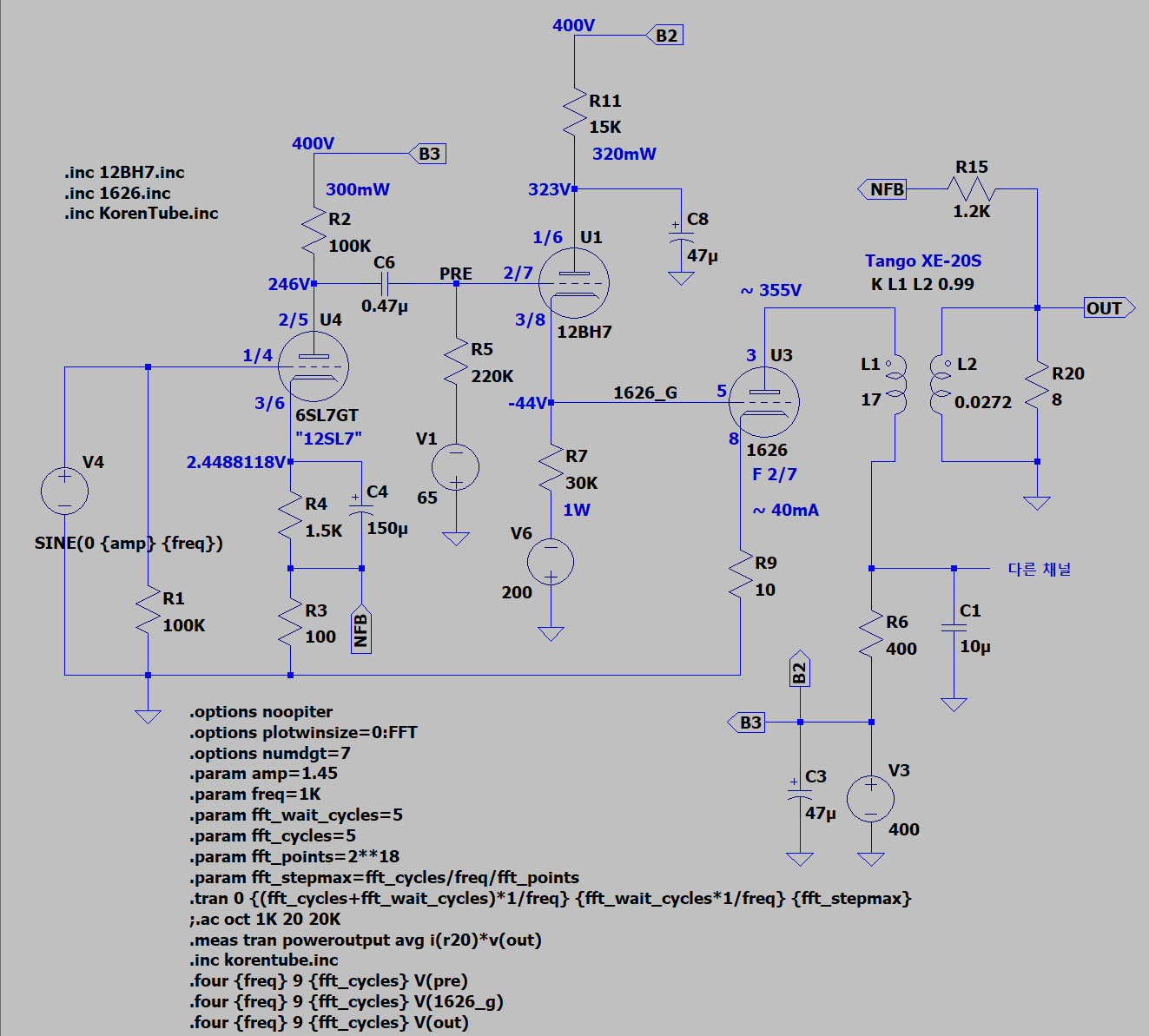

좀 억지로 만든 회로이긴 하나 아래와 같이 하였습니다. 오늘 Tango FW-20S universal 트랜스가 배송이 되었네요. 연결해서 측정을 좀 해봤습니다. 거창하게 A2 드라이브까지 했지만 3배쯤 되는 게인입니다. 고역쪽에 발진이 없는 것이 얼마만인지 모르겠습니다. 알리산 아몰퍼스 트랜스는 늘 발진이 있고 미분형/적분형 보정을 해도 효과가 없었는데 이젠 신경 덜 써도 되니 좋습니다. 임시 제작에서 저 정도 방형파면 굳이 …
1626 A2 SE 테스트 더보기
[태그:] 12BH7A
811A SE – 어설픈 마무리
며칠을 가지고 놀다가 (낑낑거리다가) 아래와 같은 회로도로 마무리 합니다. 맨 처음 제작과 달라진 것은 놀고 있던 12BHA7A의 반쪽을 병렬로 연결해서 전류량을 늘려주었다는 것과 약 7.5dB의 NFB를 걸어주었다는 것입니다. 위의 회로에서 스피커 출력은 아래와 같이 시뮬레이션되고 실제와 아주 크게 차이나지는 않을 것입니다. 0.7Vpp 입력일 때입니다. 0.7Vpp 입력을 주고 측정하면 이렇게 됩니다. 거의 유사하죠? 주파수 응답은 아래와 …
811A SE – 어설픈 마무리 더보기
811A SE #2
811A SE를 인터넷에서 얻은 다이나믹 커플링 회로로 한 번 만들어보고 이번엔 캐팔 회로를 스스로 꾸며보겠다고 꽤 오랜 시간을 썼습니다. 오늘 1차 완성을 해서 소리까지 들어볼 수 있었습니다. 위와 같은 회로인데 맨 처음에는 안 써본 관들만 써보자 이런 생각으로 EF95/6AK5와 76, 그리고 6S19P를 골랐는데요, 6S19P는 811A처럼 입력 임피던스가 높은 관과는 잘 안 맞는 것 같았습니다. 위의 …
811A SE #2 더보기
