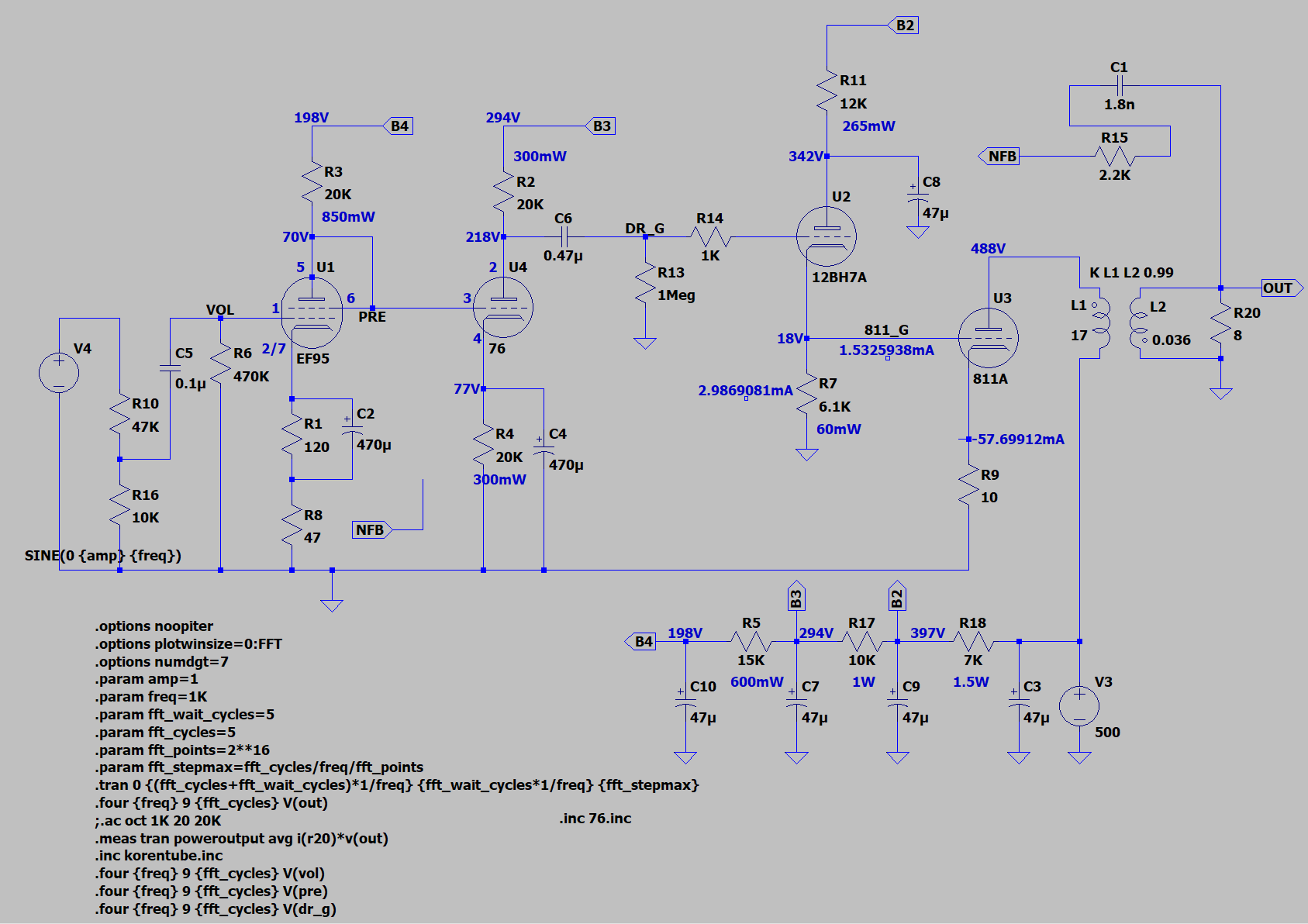

며칠을 가지고 놀다가 (낑낑거리다가) 아래와 같은 회로도로 마무리 합니다. 맨 처음 제작과 달라진 것은 놀고 있던 12BHA7A의 반쪽을 병렬로 연결해서 전류량을 늘려주었다는 것과 약 7.5dB의 NFB를 걸어주었다는 것입니다. 위의 회로에서 스피커 출력은 아래와 같이 시뮬레이션되고 실제와 아주 크게 차이나지는 않을 것입니다. 0.7Vpp 입력일 때입니다. 0.7Vpp 입력을 주고 측정하면 이렇게 됩니다. 거의 유사하죠? 주파수 응답은 아래와 …
811A SE – 어설픈 마무리 더보기
[태그:] 811A
811A SE #2

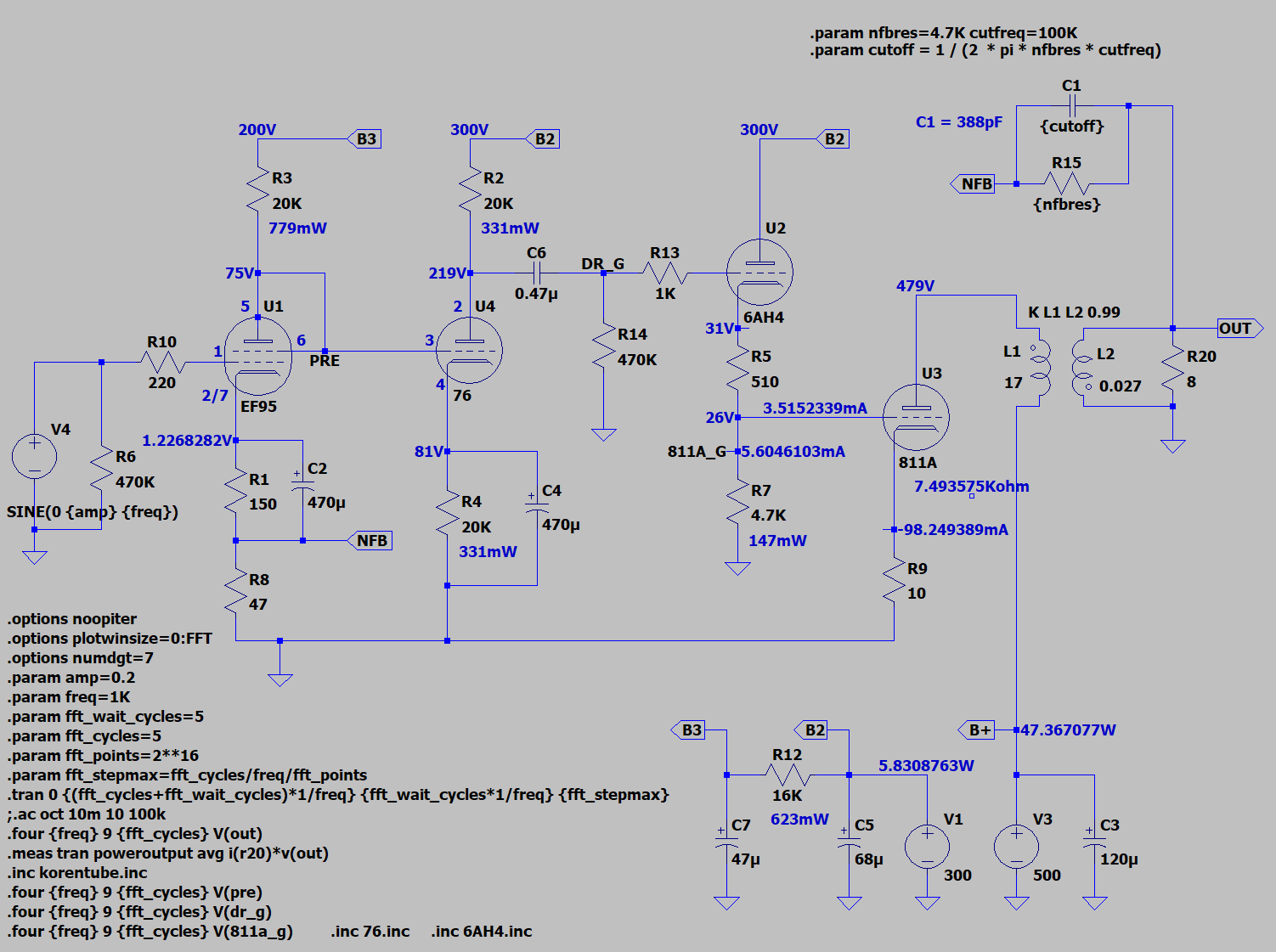

811A SE를 인터넷에서 얻은 다이나믹 커플링 회로로 한 번 만들어보고 이번엔 캐팔 회로를 스스로 꾸며보겠다고 꽤 오랜 시간을 썼습니다. 오늘 1차 완성을 해서 소리까지 들어볼 수 있었습니다. 위와 같은 회로인데 맨 처음에는 안 써본 관들만 써보자 이런 생각으로 EF95/6AK5와 76, 그리고 6S19P를 골랐는데요, 6S19P는 811A처럼 입력 임피던스가 높은 관과는 잘 안 맞는 것 같았습니다. 위의 …
811A SE #2 더보기
811A SE – 용두사미
나름대로 안 써본 관들로 회로를 꾸며보려고 했는데 6S19P 캐팔은 접을 수 밖에 없었고 그나마 6AH4를 쓰면 파형이 어느 정도 나오는 듯 합니다. EF95와 76의 2단증폭으로 엄청나게 증폭을 할 수 있지만 씨잘데기가 없습니다. 입력 감도를 0.5Vpp가 그나마 봐줄만한 파형인 듯 하네요. 11.4W에 왜율 2.4%. 수치상으로는 그럴 듯 한데… 0.6Vpp로 아주 조금 올려도 정현파가 아니고 삼각파가 됩니다. …
811A SE – 용두사미 더보기
