10월 25일부터 조립을 시작해서 1차 완성을 했습니다. 이 때까지만 해도 깔끔한 빌드가 될 것이라고 믿었지만… 세상 일은 늘 희망과 다르게 흘러가지요 모든 히터 점화를 12V SMPS 하나로 퉁치기로 했는데 150W 하나로 잘 점화됩니다. 노란색 러그판을 적용해보고 안되겠구나 감은 왔습니다. 스파게티가 시작됩니다. 이만큼 했는데도 전원부가 아직 멀었습니다. 이게 3D21A PP를 만든 목적입니다. Blue glow. 벌집 모양의 …
3D21A 1차 완성 더보기
[태그:] 3D21A
3D21A LTspice model
Triode connection model. Made with paint_kit.jar. No warranty. Just for fun.
3D21A A2 PP 테스트

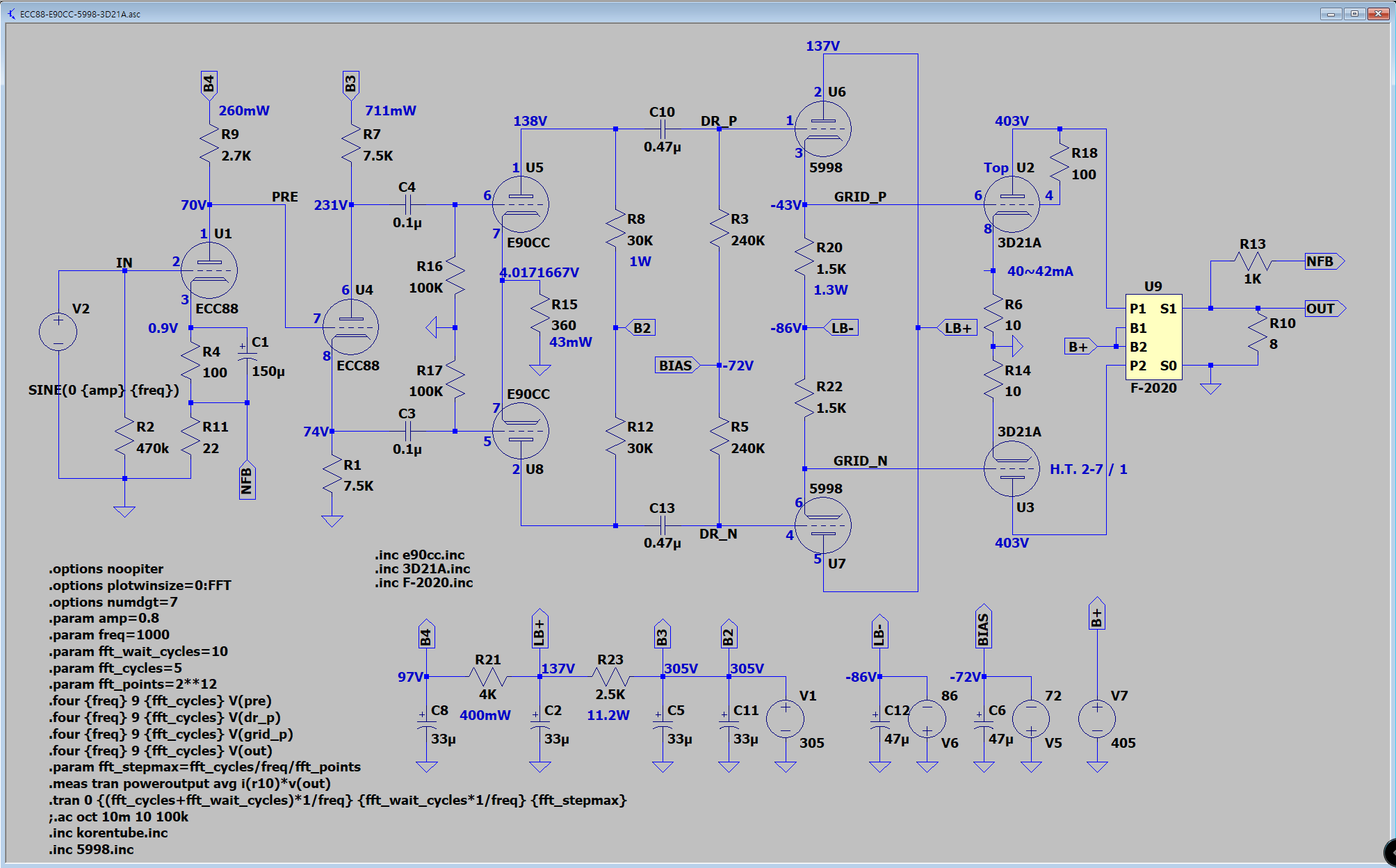

1차 제작은 아래 글에 남겨 두었습니다. https://blog.naver.com/gyhong/223608225609 조언받은 것들을 포함하여 아래와 같이 회로도를 수정합니다. 약 0.32Vpp 입력에서 1W 출력 나옵니다. 1W에서 기존 회로보다 2차 배음이 늘었습니다. 초단 바이어스가 0.9V 정도라서 1.65Vpp 정도 입력을 주면 무왜 출력 27W 정도가 아주 깨끗하게 나옵니다. 왜곡도 작을 듯 합니다. FRA는 이렇습니다. 20Hz에서 -1dB 정도로 조금 아쉬운 결과이긴 합니다.
