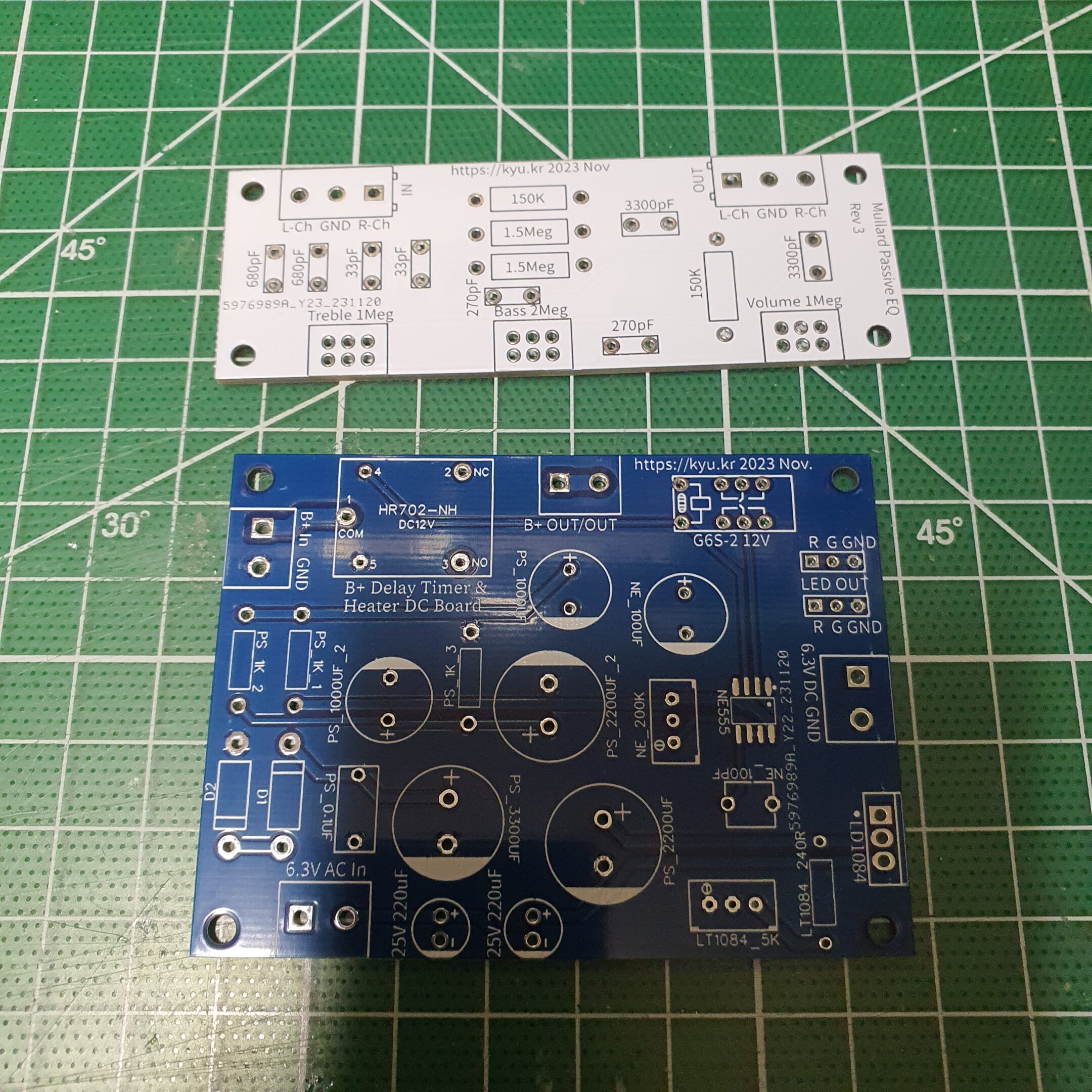

Mullard 10W 앰프의 일부분인 패시브 EQ만 떼어내서 PCB를 떴습니다. 할 필요 없는건데 I did it because I could의 정신(?)으로 만들었습니다. 흰색 PCB가 패시브 EQ고 파란 PCB는 히터 DC와 B 전압 딜레이, 초단 조명용 LED 색깔 변경 등 잡다한 기능을 합한 것인데, 이것도 I did it because I could에 해당하는 것입니다. 아무튼 오늘은 매우 간단한 패시브 …
Passive EQ PCB 폭망 ㅡ.ㅡ 더보기
[태그:] mullard
Mullard EL84 3W 앰프
심심하므로 시뮬을 돌려봅니다. 이런 회로입니다. R5 1Meg 저항이 특이합니다. 플레이트 전압을 극도로 낮춰서 EL84와 직결하는 것을 의도한다고 합니다. 그런데 시뮬을 돌려보면 잘 돌지 않습니다. 그래서 R4와 R5를 좀 바꿔보았습니다. 위 R5 1Meg을 아래 R2 470K로, 위 R4 100옴을 아래 1K로 바꿔보면 원 회로가 의도한 EF86 플레이트 20V, 스크린 그리드 28V와 유사한 결과로 시뮬됩니다. B2는 210V에서 …
Mullard EL84 3W 앰프 더보기
연휴 day 4, amp 4 – ECL86/6GW8 SE
어제 KT88 PSE는 EL34를 긴급 수혈하여 CPR을 시도해 봤으나 소리가 영… 접었습니다. 오늘은 뭘 만들까 궁리하다보니 알리에서 구입했던 진공관 만능기판이 보여서 그걸 소모하기로 했습니다. 그러면 탱고 유니버설 도란스에 딱 맞고 만능기판에 딱 맞는 관을 구입해둔 것이 있습니다. 6GW8/ECL86입니다. 적당한 회로도를 찾으니 뮬라드 SE 회로도가 나왔습니다. (http://www.r-type.org/articles/art-003g.htm) 그런데 Treble/Bass가 포함된 회로라서 만능기판에 만들기는 좀 …
연휴 day 4, amp 4 – ECL86/6GW8 SE 더보기
