이거 만들다가는 버그 심어놓고 못 찾을 듯 합니다 트랜스는 전혀 정보가 없어서 아무렇게나 주어진 값이니 감안하시고요. LTspice 파일 필요하시면 아래에서 가져가세요

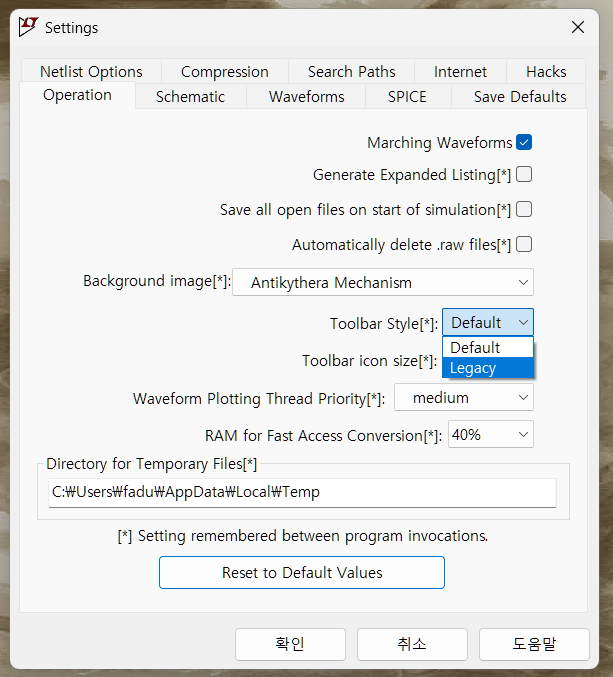

[태그:] LTspice
QUAD 2 시뮬레이션

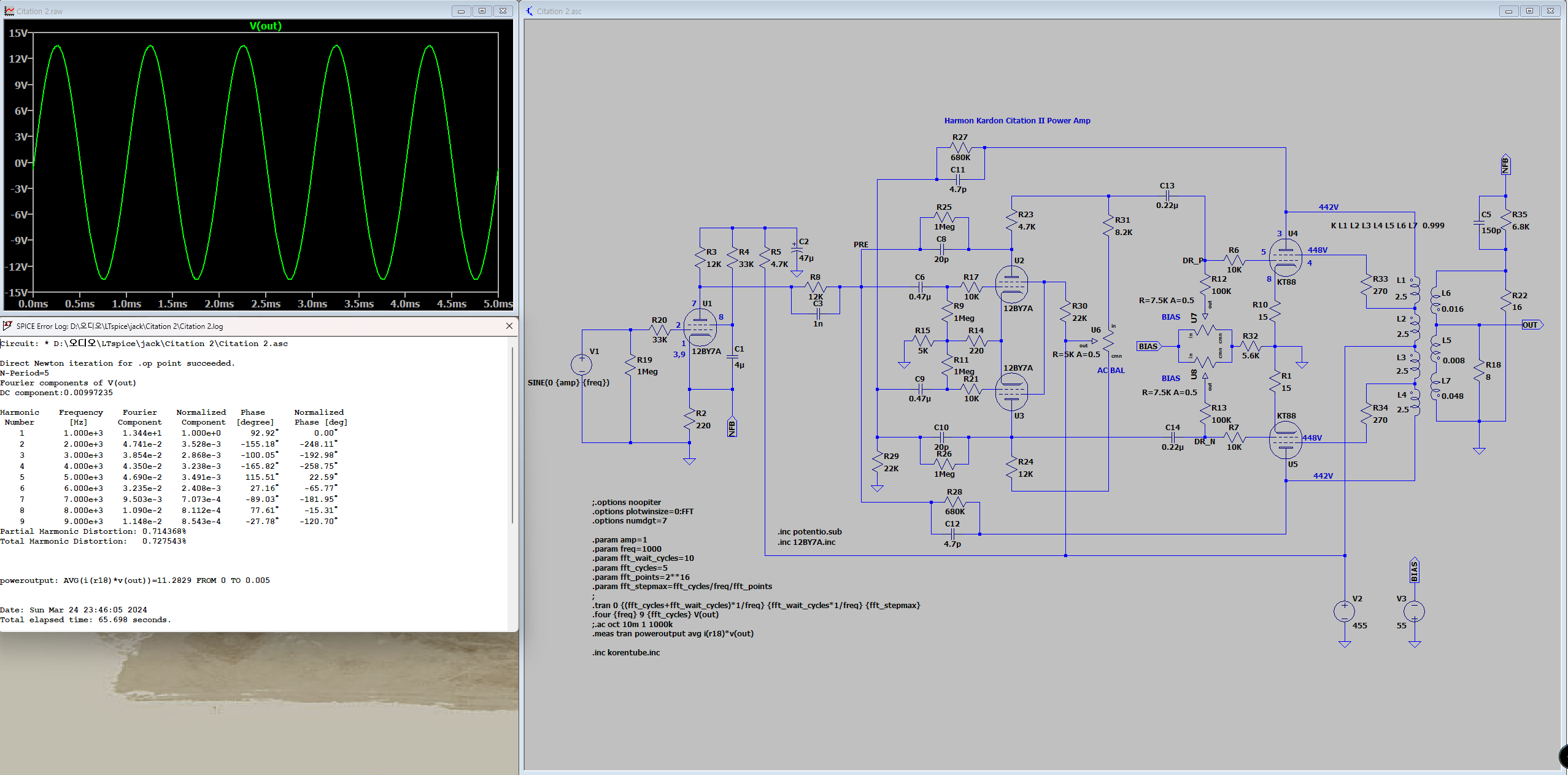

우연히 Quad 2의 OPT 모델을 김모 원장님으로부터 얻게 되어서 보니 평소에 그렇게 찾던 KNF 권선이 있는 모델이었습니다. 그래서 시뮬을 돌려봤습니다. 결론부터 말하면 그리 잘 돌지 않습니다. 그래서 정상적으로 돌아서 나온 결과로 보이는 것도 의심스럽습니다. 아무튼 이런 결과가 나왔습니다. V(K1)이 KNF 권선의 출력이고 V(nfb)는 일반 NFB 라인입니다. 원래 회로도에는 470옴으로 되어 있는데 너무 피드백을 많이 거는 …
QUAD 2 시뮬레이션 더보기
Tamura OPT의 LTspice 시뮬
LTspice를 쓰신다면 대부분 Ayumi Nakabayashi씨의 모델들을 사용하게 되는데 거기에 보면 Tamura의 OPT 모델들이 들어 있습니다. 그리고 해당 모델들에 대해서 설명을 찾아볼 수 있죠. https://ayumi.cava.jp/audio/pow/node5.html 위의 링크는 SE OPT에 대한 페이지인데 여기에 OPT 모델을 설명하고 있습니다. 지금까지는 적당히 Lp를 가정하거나 데이터시트에서 겨우 값을 얻고 r1을 멀티미터로 측정해서 집어 넣고, Ls는 공식에 의해서 얻고, 나머지는 다 무시하거나 …
