이 앰프가 출력이 작은 대신 소리는 참 좋은 것 같습니다. 샤시에 옮겨볼까 싶은 생각이 들 정도지만 참아야 되겠죠. 무왜출력은 3.1Vpp에서 9.8Vpp 정도 나오는데 계곡 바닥이 많이 떠 있죠. 클리핑이 없다뿐이지 문자 그대로 무왜출력은 아니겠습니다. 계곡이 많이 떠 있어서 THD가 꽤 높게 나옵니다. 1W 조금 못되는 출력에서 4%가 넘게 측정이 되는데 들리는 소리의 느낌은 참 좋습니다. …
12J5-CV391 SE 측정 더보기
[태그:] 5B/255M
12J5-6SN7-CV391(5B/255M) SE 측정과 튜닝

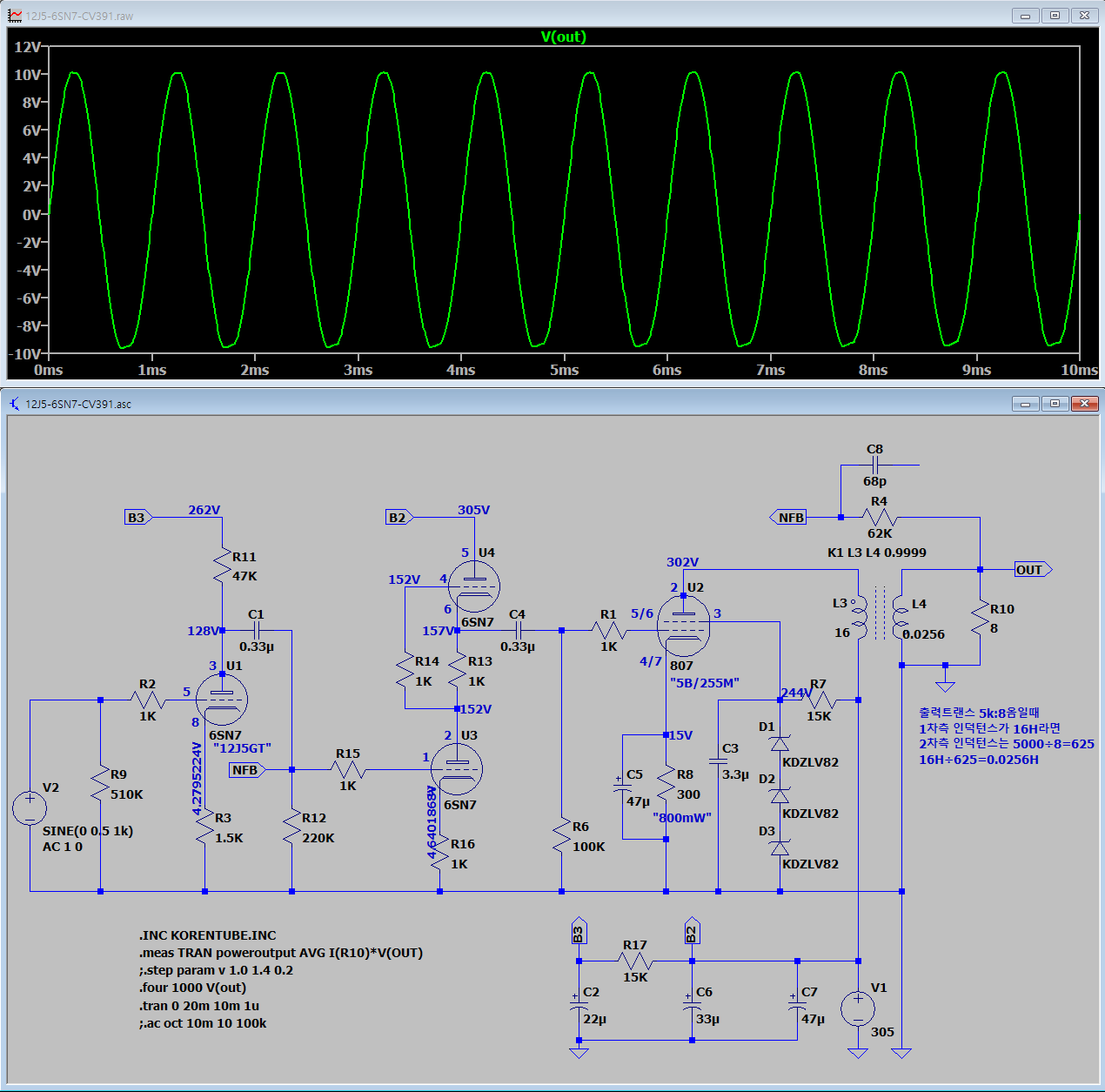

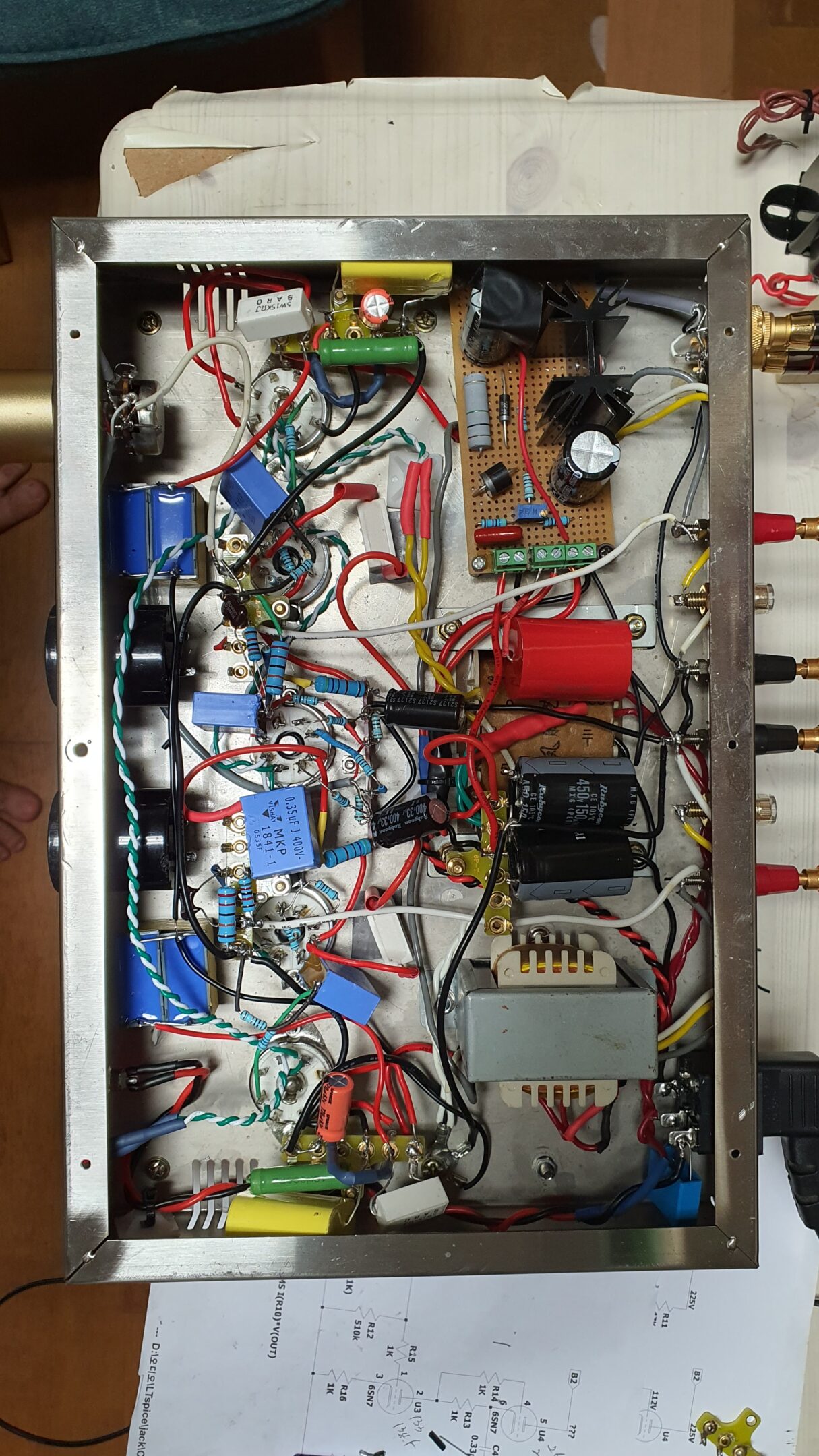

알리에서 구입해서 처음으로 납땜해봤던 EL34 SE 샤시에 만들었던게 6SN7-6SN7-CV391 SE였습니다. 기본적으로는 807 회로를 B 전압들 빼고 그대로 만든겁니다. 초단에 12J5GT를 그대로 적용하고 12V DC 점화만 해주면 됩니다. NFB C8이 떨어져 있는 이유는 연결을 해놓으면 시뮬레이션이 안 돌기 때문인데요 실제로는 붙어 있습니다. 위의 시뮬레이션에서도 1Vpp부터 파형이 찌그러지는데 실측에서도 같습니다. 무왜출력은 18Vpp @ 0.90Vpp input, 소비전력은 72W입니다. …
12J5-6SN7-CV391(5B/255M) SE 측정과 튜닝 더보기
5B/255M SE 앰프 업그레이드
원 회로에서 450V B+를 현재 전원트랜스에서 얻을 수 있는 최대한인 330V로 하고 초단을 날려서 드라이브단과 출력단만 가지고 듣고 있었는데 날려버린 초단을 넣어주기로 했습니다 기존보다 중저음이 더 풍부해지고 나름 괜찮은 업그레이드였던 것 같습니다. 출력도 조금 올라갔네요.
