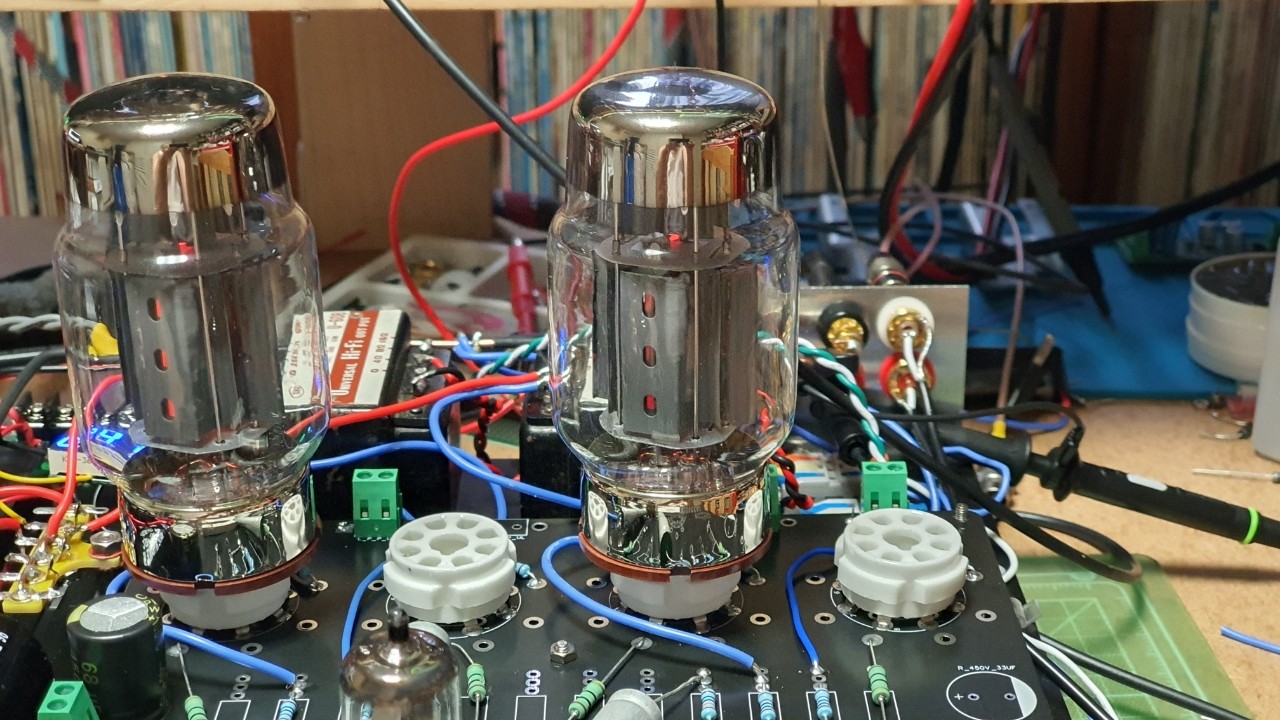

KT88을 몽땅 사놓고 방치된 것을 보고 있다가 선배님들꼐 적당한 KT88 PP Amp에 어떤 것이 있는지 여쭤보고 TVA-1을 만들어 봤습니다. 회로도는 아래와 같습니다. 초단에 음전원과 가변저항을 두어서 바이어스를 조절하는 처음 보는 회로인데 왜 저렇게까지 해야 하는지는 아직 모르겠습니다. 실제 만든 회로에는 전원부쪽에 위의 회로도와 당연히 달라지는 부분이 있습니다만, 전압값은 위의 회로와 거의 일치합니다. 놀고 있던 소리전자 …
TVA-1 KT88 PP 앰프 더보기
[태그:] KT88
KT88 PSE 수정 (4700uF)

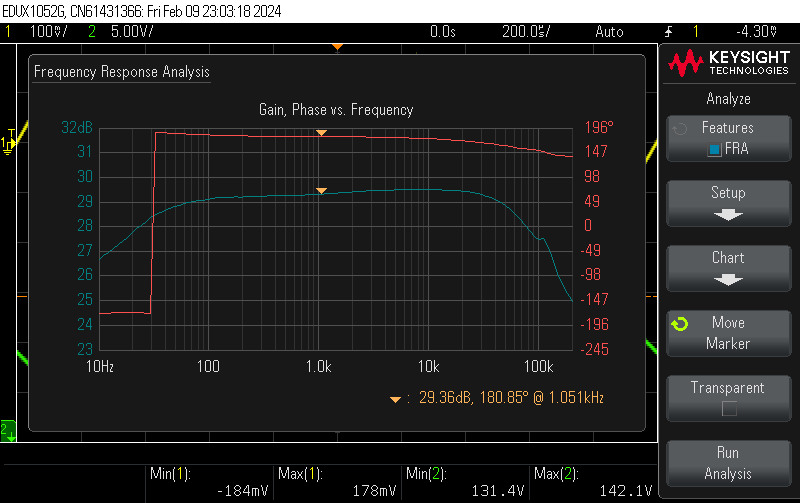

저믄엉아님이 슬쩍 힌트를 주셨습니다. 초단 바이패스캡을 47uF에서 4700uF으로 바꿔보라구요. (감사합니다 ^^) 47uF으로는 위와 같았던 초단의 FRA가 위와 같이 거의 flat 해졌습니다. 초단에 수천 uF을 달아본 것은 이번이 처음인 것 같습니다만, 신기합니다. 8옴 단자에서의 FRA인데 20Hz, 20KHz의 감소가 -2dB 안쪽으로 들어왔습니다. OPT와 출력관이 까먹은 값이 아닌가 싶습니다. 1KHz 파형 괜찮아 보이구요 20Hz 파형도 괜찮아 보입니다. 1W …
KT88 PSE 수정 (4700uF) 더보기
KT88 파라 싱글 앰프

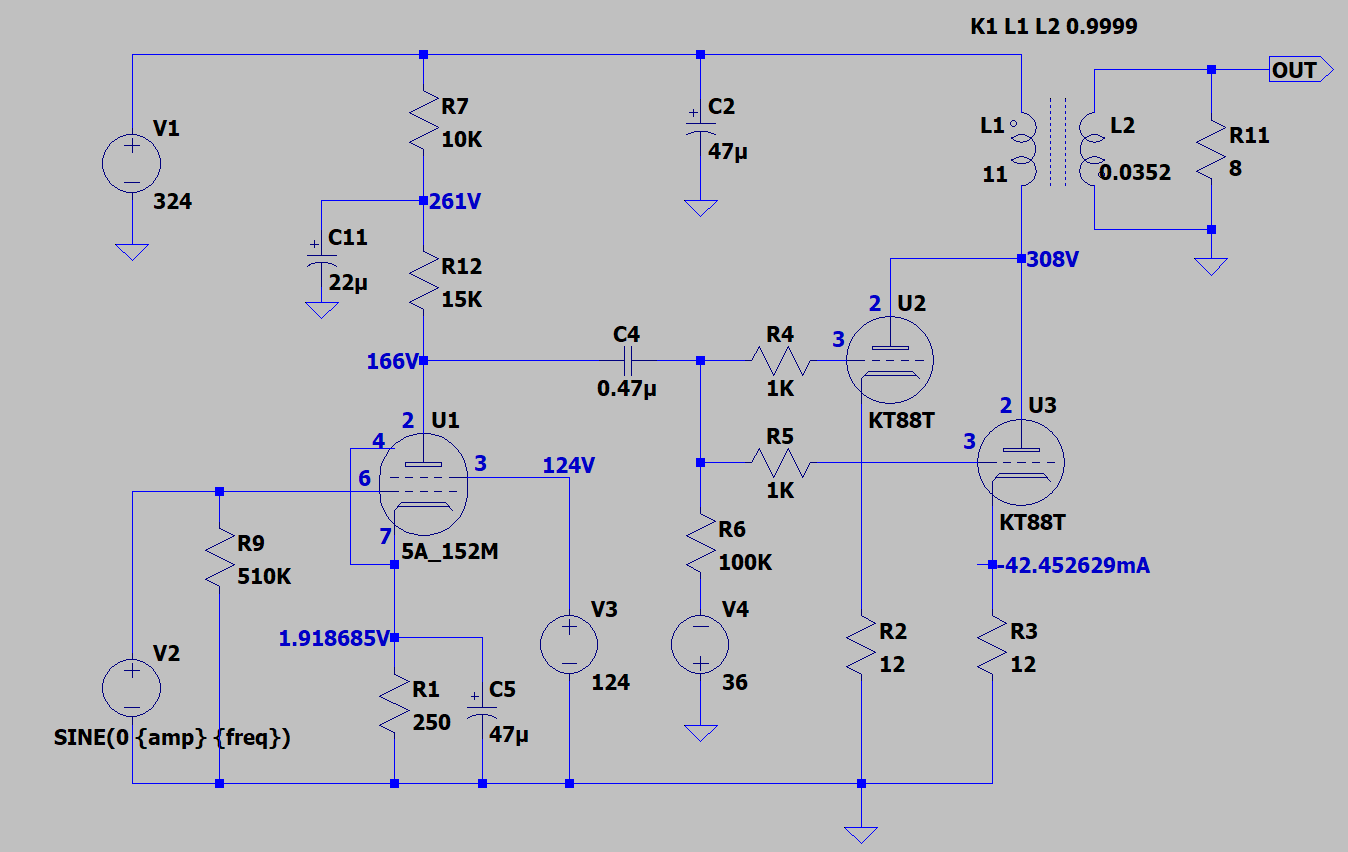

몇 종류의 관을 사놓고 안쓰고 있는 것들이 많아서 서둘러 하나씩 만들어 보려고 합니다. 고뇌님께서 마약같은 글솜씨로 여러 사람들을 홀리셨던 KT88 PSE를 만들어 보기로 했습니다. 사실 이전에 한 번 시도했다가 PCB가 안 맞아서 포기했었는데 그 PCB를 재활용하기로 했습니다. 안써본 관을 두 가지 같이 쓰면 부담이긴 한데 다행히 5A/152M의 LTspice 모델을 찾아서 사전에 좀 돌려보면 고수님들처럼 산수를 …
KT88 파라 싱글 앰프 더보기
