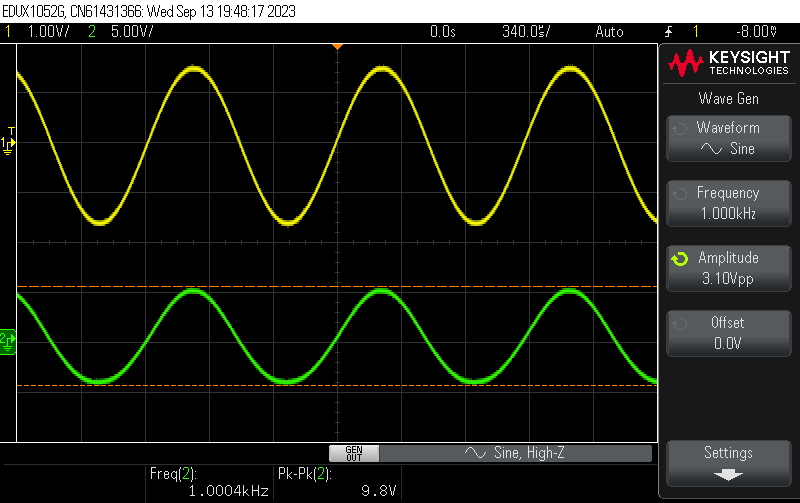

이 앰프가 출력이 작은 대신 소리는 참 좋은 것 같습니다. 샤시에 옮겨볼까 싶은 생각이 들 정도지만 참아야 되겠죠. 무왜출력은 3.1Vpp에서 9.8Vpp 정도 나오는데 계곡 바닥이 많이 떠 있죠. 클리핑이 없다뿐이지 문자 그대로 무왜출력은 아니겠습니다. 계곡이 많이 떠 있어서 THD가 꽤 높게 나옵니다. 1W 조금 못되는 출력에서 4%가 넘게 측정이 되는데 들리는 소리의 느낌은 참 좋습니다. …
12J5-CV391 SE 측정 더보기
[태그:] THD
ELC82 SE 1차 완성

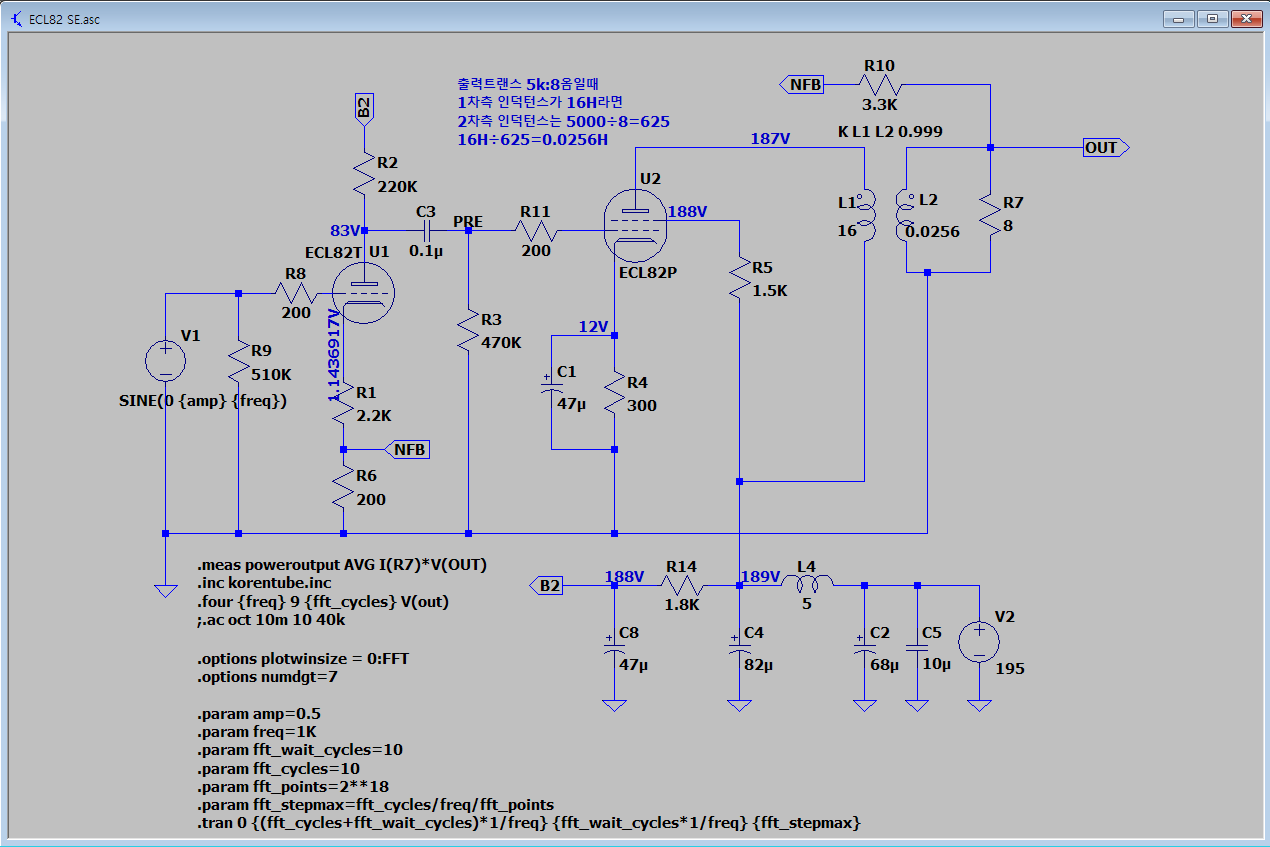

어디서 보고 ECL82를 구입했는지 기억이 안납니다. 하지만 인터넷에서 회로도를 구해 LTspice로 시뮬레이션을 해서 좀 수정한 다음에 아래와 같이 회로를 꾸몄습니다. LTspice에 의하면 gain이 5배 이상으로 꽤 큰 회로가 되는데 실제로 만들어서 측정해보니 그보다는 gain이 작습니다. 하지만 실사용에서 쓰기에 부족함은 없는 것 같습니다. 지금까지 만든 앰프 중에서 가장 집적도(?)가 높은 배선인 것 같습니다. 보기에는 꽤 위험해 …
ELC82 SE 1차 완성 더보기
i. c. (EL36 SE 마무으리)
오랫 동안 끌어오던 EL36을 마무리 했습니다. 이베이에 주문한 유고제 Tesla 관이 도착한 덕분이죠. 알 수 없는 러시아관이 1W에서 7% 대의 THD를 만들었기 때문에 교체를 위해서 구입하여 장착 후 전원을 넣었더니… 몇 초 후에 바이패스 전해가 나갔습니다. ㅠㅠ 저 i.c.가 문제였는데 러시아 관은 저게 NC, Tesla 관은 internal connection입니다. ㅡ.ㅡ 그래서 anode와 cathode가 쇼트나면서 63V 내압의 …
i. c. (EL36 SE 마무으리) 더보기
