어디서 보고 ECL82를 구입했는지 기억이 안납니다. 하지만 인터넷에서 회로도를 구해 LTspice로 시뮬레이션을 해서 좀 수정한 다음에 아래와 같이 회로를 꾸몄습니다.
LTspice에 의하면 gain이 5배 이상으로 꽤 큰 회로가 되는데 실제로 만들어서 측정해보니 그보다는 gain이 작습니다. 하지만 실사용에서 쓰기에 부족함은 없는 것 같습니다.

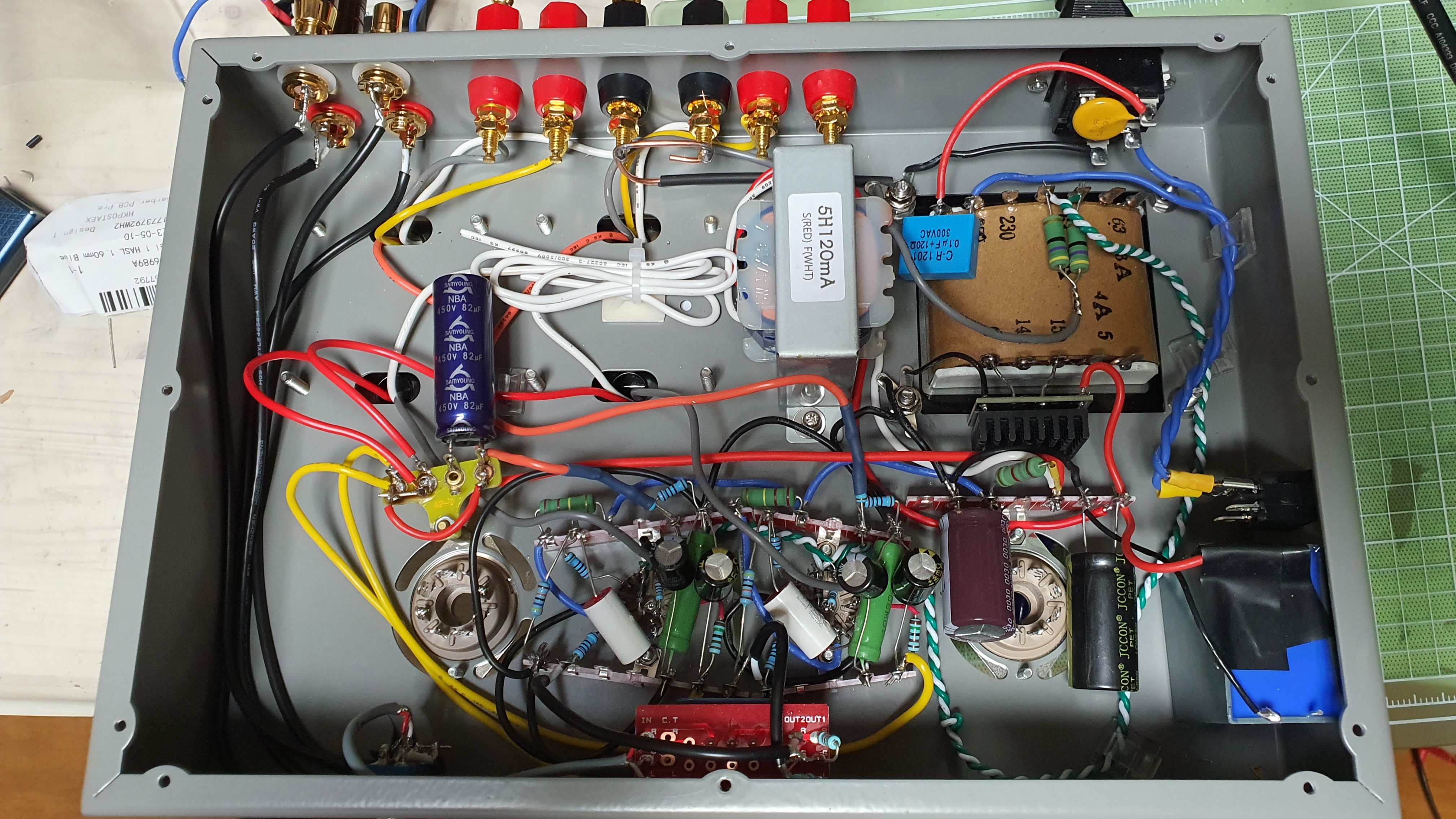

지금까지 만든 앰프 중에서 가장 집적도(?)가 높은 배선인 것 같습니다. 보기에는 꽤 위험해 보이지만 하드 와이어링의 좋은 점이 저렇게 해도 합선이 안된다는 점이겠죠? 전원트랜스는 0-140-150V보다는 0-150-170V 정도를 주문할걸 그랬습니다. B+가 원하는 200V보다는 좀 낮게 나옵니다. 소비전력은 29~30W로 여름 앰프가 될 만 해보입니다.

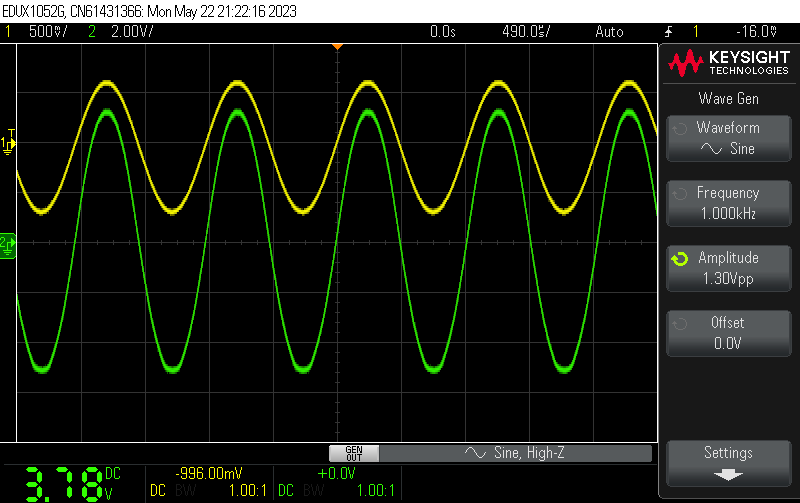

위에서 무왜출력이라고 할만한 상태를 잡아봤는데 1.3Vpp에서 3.78Vrms, 약 1.78W니까 6CK4/6AH4 같은 관보다 출력은 더 시원할 듯 합니다. (사실 6AH4도 배송중입니다만…)
전체적으로 파형은 그럭저럭 해보이니 패스하고요, 약 1W 출력에서 FFT입니다

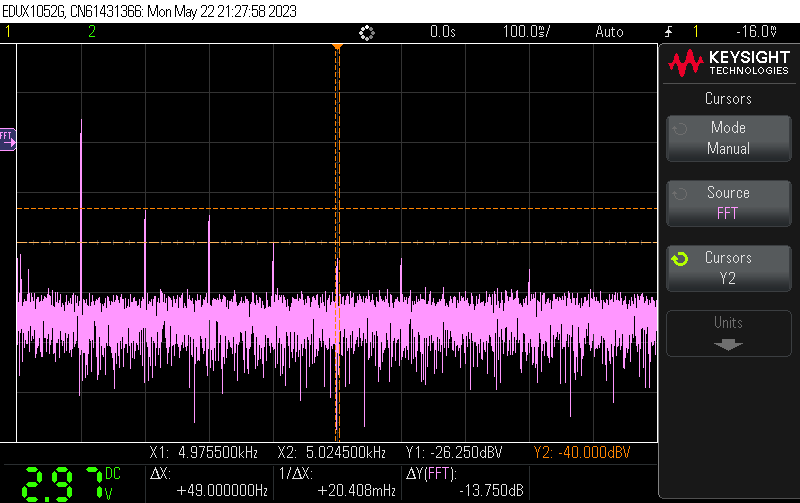

왼쪽 채널인데 Y1, 2차 배음이 -26dB 정도입니다

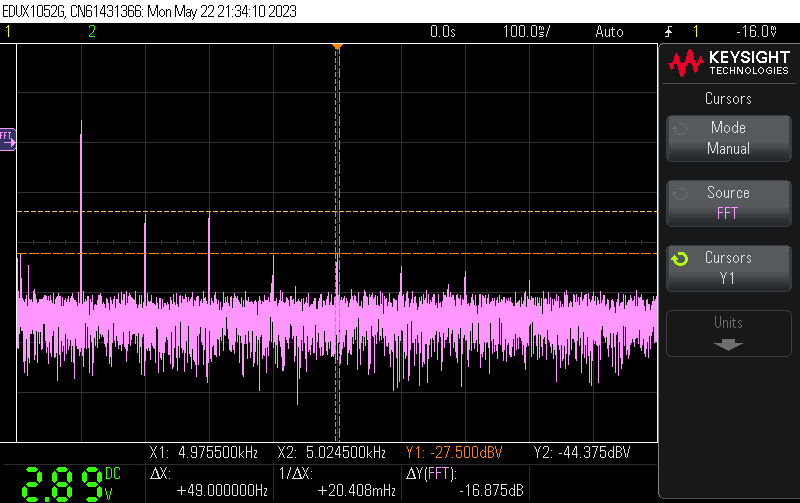

오른쪽 채널인데 큰 차이 없어 보입니다. 나름 매칭 페어인가 봅니다.

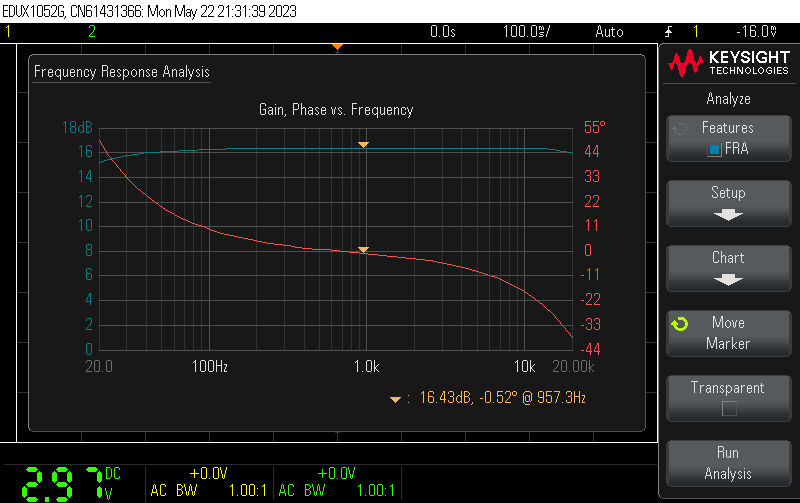

1Vpp 입력에서 16.43dB의 왼쪽 채널이고요

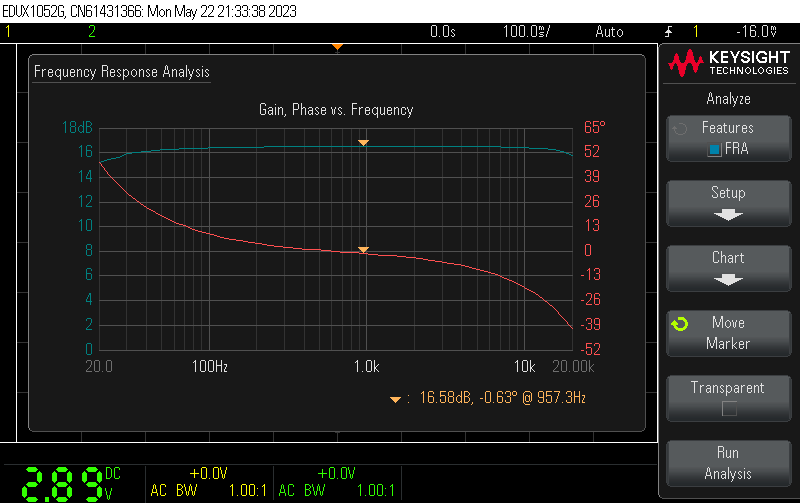

16.58dB의 오른쪽 채널입니다.

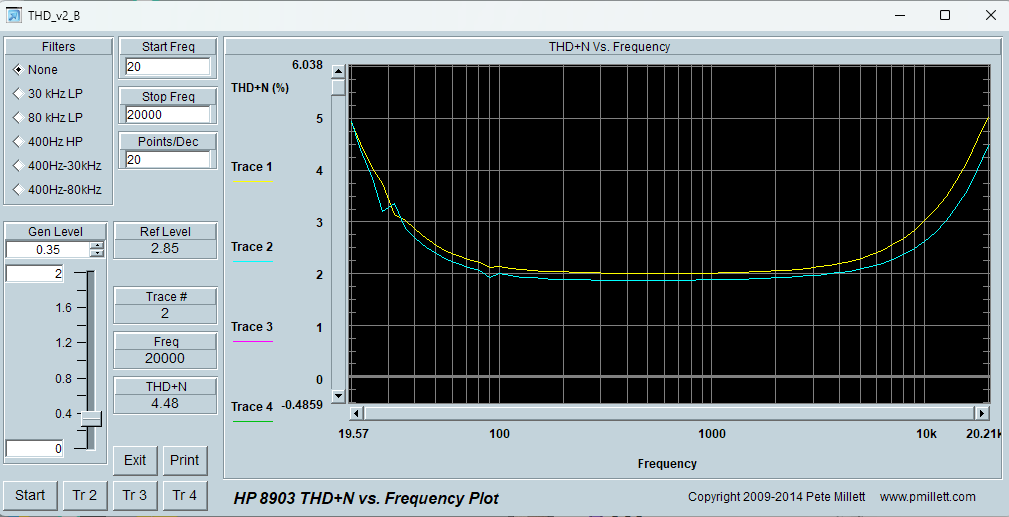

전체적으로 2% 정도의 THD인데 NFB를 좀 줄여도 되겠다 싶긴 합니다.
