주말 아침에 멍때리고 유튜브 틀어놓고 있다가 기타 앰프 만드는 양덕이 올린 영상이 있길래 봤더니 12AX7 대신에 Depletion (공핍형) NMOS인 LND150을 그대로 넣어도 큰 문제없다는 영상이었습니다. 새로 나온게 아니고 몇 년 전 영상인데요, 사실 MOSFET을 잘 이해하지 못하는데 JFET, DFET은 더 모릅니다만, 저에겐 LTspice가 있기 때문에 무조건 때려넣을 수 있습니다. ^^ LTspice가 있어서 공부를 안 하는 …
12AX7 vs. 공핍형 MOS (LND150) 더보기
[태그:] C22 phono
C22 Phono 앰프 60Hz hum 없애기 (결국은 차폐가 답)

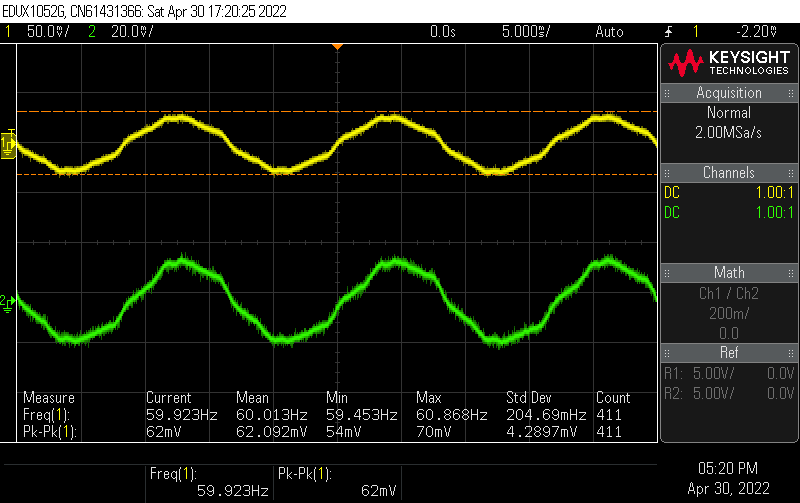

요즘은 뭐 납땜할거 없나 궁리만 하는 신세라 오늘은 C22 Phono amp의 B전압이나 조정하고 선정리나 해볼까 하고 뚜껑을 열었습니다. 그런데 아주 작게 남아 있는 hum, 바로 60Hz hum을 잡을 수 없나 궁리하게 되었습니다. 일단 입력이 없는 상태에서 출력을 스코프로 찍어봅니다. R이 노란 채널이고 Peak-peak가 62mV 정도의 60Hz hum이 나오네요. L이 녹색 채널이고 리플이 더 큽니다. 결국은 …
C22 Phono 앰프 60Hz hum 없애기 (결국은 차폐가 답) 더보기
이거 그려보려고 백만원 썼습니다

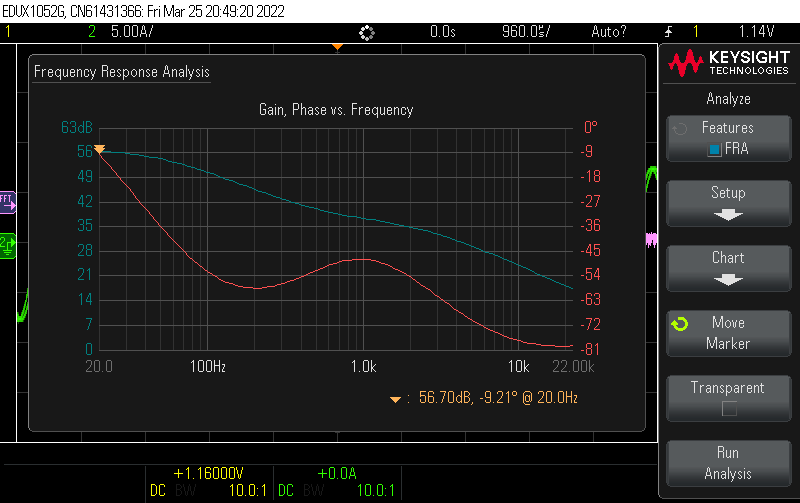

C22 phono 앰프의 Bode Plot이다. 이런걸 그려보면 나같은 무식쟁이도 뭔가 그래프가 전달해 주는 느낌을 받을 수 있다. 며칠 전에 포스팅한 Hantek 6022로는 이걸 그릴 수가 없는게 당연. 그래서 Keysight의 EDUX1052G를 사버렸다. 이걸 사도록 바람을 넣어주신 분께 이걸 보여드렸더니 1KHz 기준으로 20Hz에서 20dB, 20KHz에서 -20dB 이므로 정확하게 떨어지는 RIAA 커브다, 앰프가 잘 만들어졌다는 평가를 주셨다. 이걸 …
이거 그려보려고 백만원 썼습니다 더보기
