C22 phono 앰프의 Bode Plot이다. 이런걸 그려보면 나같은 무식쟁이도 뭔가 그래프가 전달해 주는 느낌을 받을 수 있다. 며칠 전에 포스팅한 Hantek 6022로는 이걸 그릴 수가 없는게 당연. 그래서 Keysight의 EDUX1052G를 사버렸다. 이걸 사도록 바람을 넣어주신 분께 이걸 보여드렸더니 1KHz 기준으로 20Hz에서 20dB, 20KHz에서 -20dB 이므로 정확하게 떨어지는 RIAA 커브다, 앰프가 잘 만들어졌다는 평가를 주셨다. 이걸 스코프가 해주지 못하던 시절에는 측정하고 점찍고 측정하고 점찍고 그런 식으로 그렸다고 하더라.

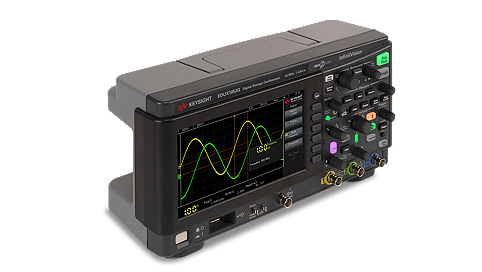

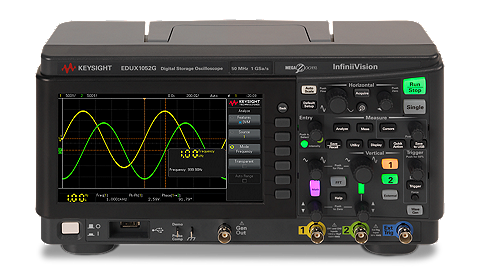

EDUX1052G의 주요 기능은 아래와 같은데, 50MHz까지 밖에 안되니까 가격이 싼거다. 아래 내용은 키사이트 홈피에서 가져왔다. 저 굵은 글씨, 파형 생성기가 없으면 60만원대로 가격이 떨어진다.
(링크 https://www.keysight.com/kr/ko/product/EDUX1052G/oscilloscope-50-mhz-2-analog-channels-waveform-generator.html)
주요 특징
- 50 MHz 대역폭
- 1 GSa/s 샘플링 속도
- 200k 포인트
- 20 MHz 파형 생성기 내장(기본 제공)
- Bode 플롯(FRA), 수학, FFT, 직렬 프로토콜 분석을 포함한 전문적인 측정 제공(기본 제공)
- 내장된 도움말 및 교육 신호로 사용법이 편리
- 초당 100,000개 파형의 업데이트 속도로 더 자세한 신호 정보 확인 가능
아무튼 돈 값은 하는 물건이다. 오디오 자작에 쓰기에는 성능이 넘친다고 봐야지…
