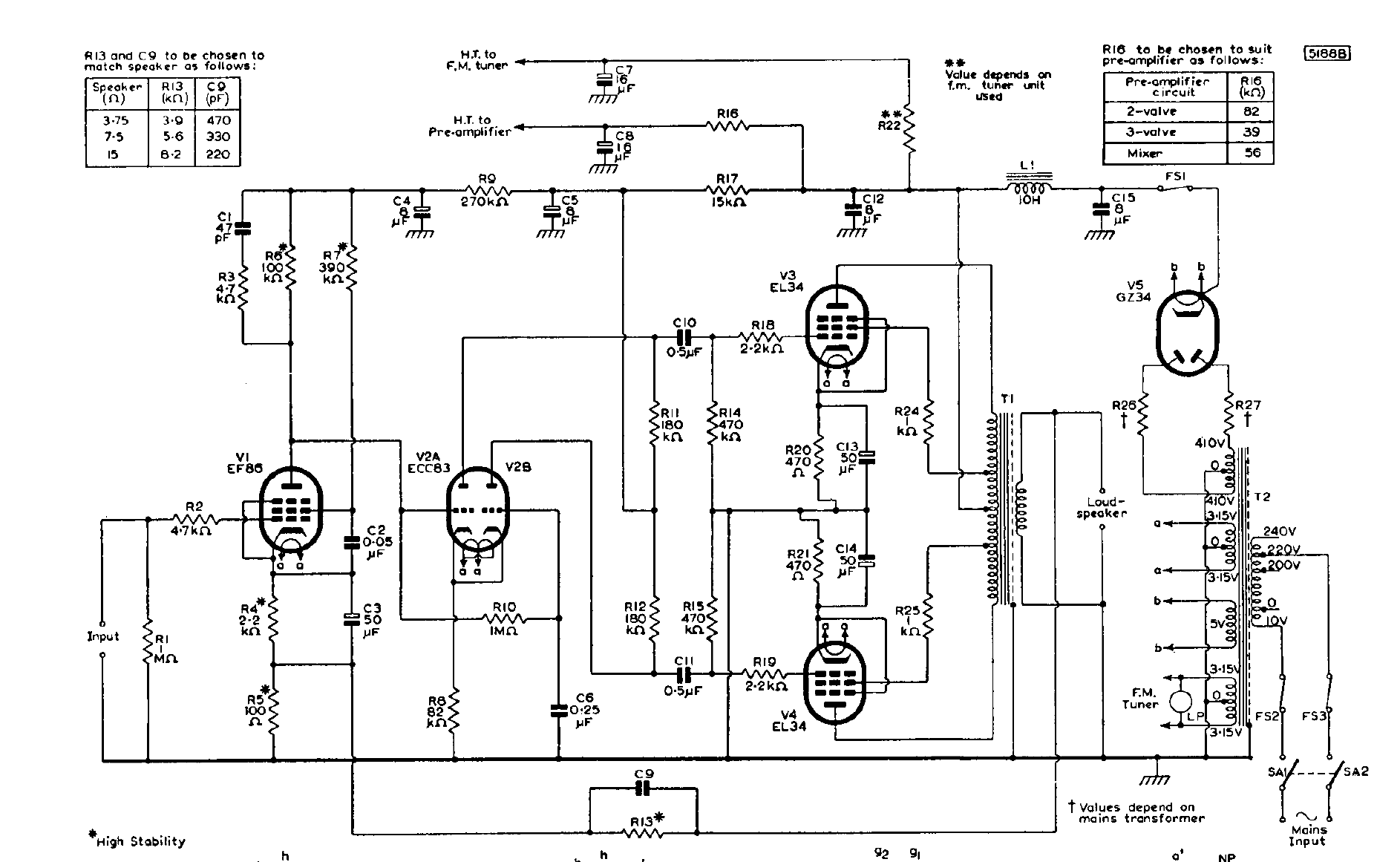

지금 쓰고 있는 EL34 PP는 팬들에 의해서 자가 발전하듯이 변한 다이나코 ST-70 회로입니다만, Mullard 회로도 같이 시뮬레이션을 돌렸었습니다. 그런데 다이나코 쪽을 먼저 만든 이유는 그 쪽이 시뮬레이션이 더 잘 돌아서… ㅡ.ㅡ 아래는 Mullard EL34 PP의 회로도입니다. 아래는 LTspice로 그린 회로구요. 어느 정도 책에 나온 전압과 비슷하게 맞췄습니다. EF86과 ECC83이 원투펀치로 나왔을 때 굉장한 고증폭 회로겠다라고 …
Mullard EL34 20W 앰프 더보기
[태그:] EL34 PP
EL34 PP RFT edition

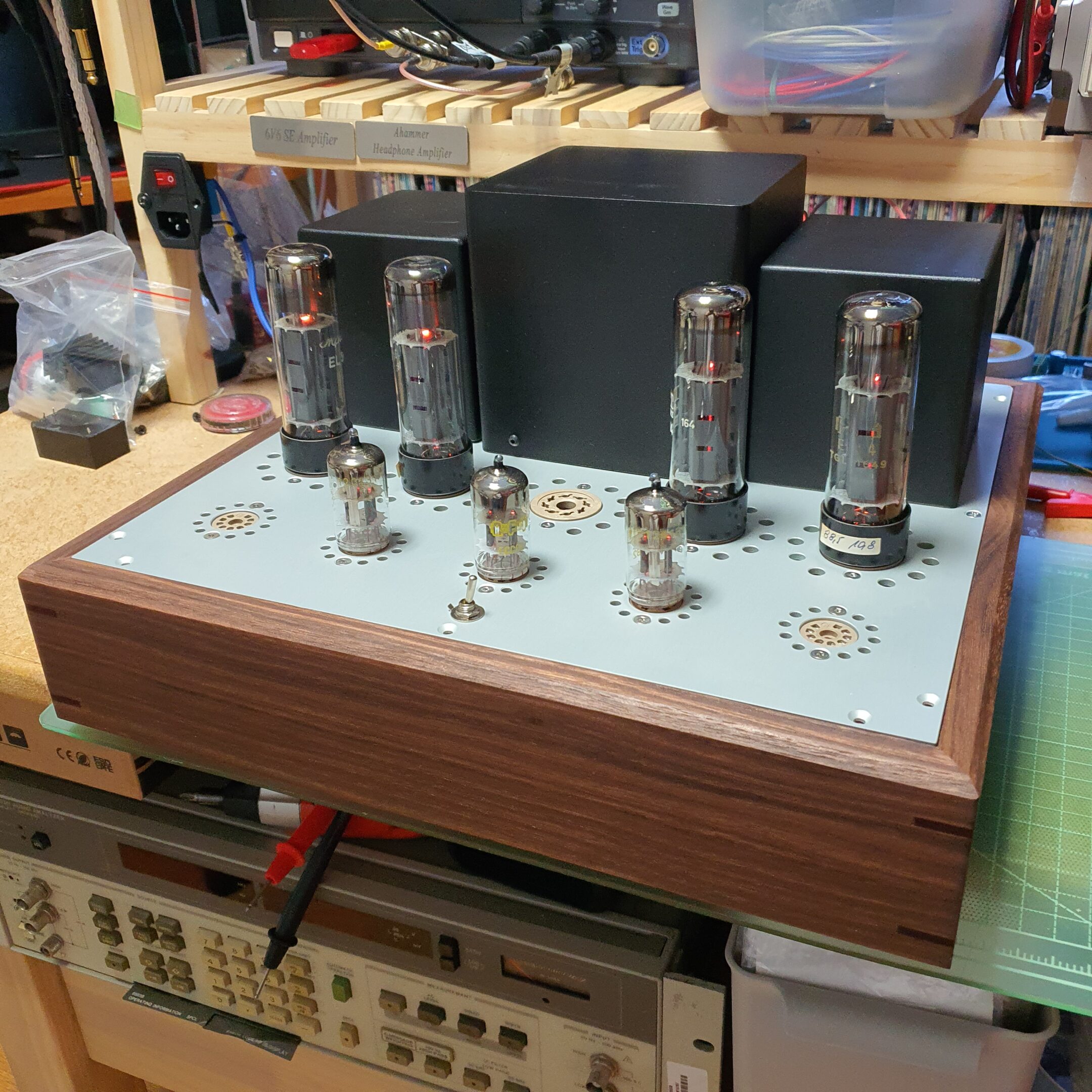

머리 아픈 6V6 PP는 잠시 치우고 EL34 PP에 옷을 입혀 주었습니다. RFT edition이라는 의미는 사진에 보이는 12au7 세개, el34 네개가 모두 RFT 관이라는 뜻입니다. RFT관은 일단 다소(?) 저렴해서 마음에 듭니다. EL34는 수명이 좀 줄어든 관을 판매자가 쿼드 매칭해서 파는 것을 샀고 12AU7은 NOS라고 하는 것을 샀습니다. 저 멋진 원목 베이스는 김종 모 회원님께서 사진을 올리실 …
EL34 PP RFT edition 더보기
EL34 PP 측정
대강 마무리된 것 같아 측정을 해봅니다. 현재 회로는 이렇습니다. Gain은 21.5배 정도입니다 2Vp-p 이상의 ringing이 있습니다. 대강 30KHz 초반대의 뭔가가 있는 것 같습니다. 165us 사이에 파형이 6개 정도 있으니까요. 그런데 FRA를 보면 거기서 발진이 아니고 1dB 이상 꺼지는 것이 보입니다. 이것이 원인은 아니고 결과일 것 같은데 원인이 뭔지 궁금하네요. NFB 저항이 7.5K니까 계산을 해보면 30KHz …
EL34 PP 측정 더보기
