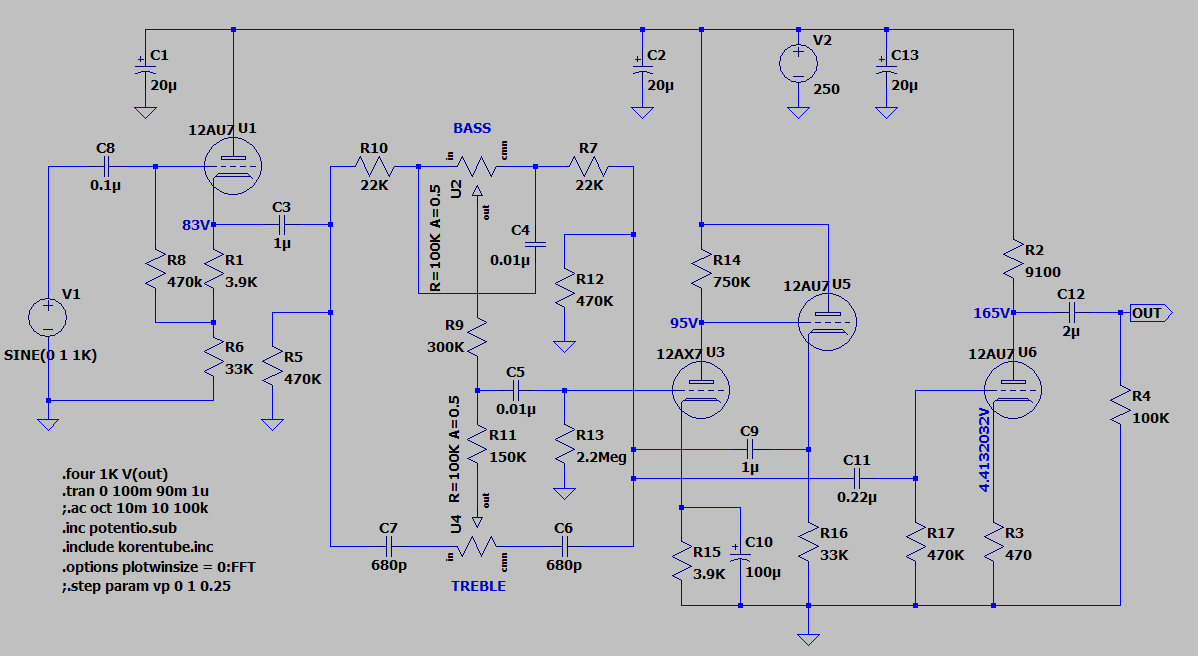

오늘은 납땜을 한 것은 아니고 차례 모시고 다 치운 후 그림을 그렸습니다. 만들지 안 만들지는 모르지만 Tone control preamp입니다. 톤 컨트롤 EQ 부분은 인터넷에서 Baxandall EQ 회로중 feedback이 추가된 것을 골랐는데 이게 bass/treble을 최대로 했을 때 출력을 gain으로 본다면 0.8 정도이고 180도 뒤집힌 출력이 나오는 것도 (아무 문제없지만) 바꾸고 싶어서 출력관을 하나 더 달았습니다. 5배 …
연휴 day 2, amp 2 더보기
[태그:] JLCPCB
초단용 PCB 개선 버전

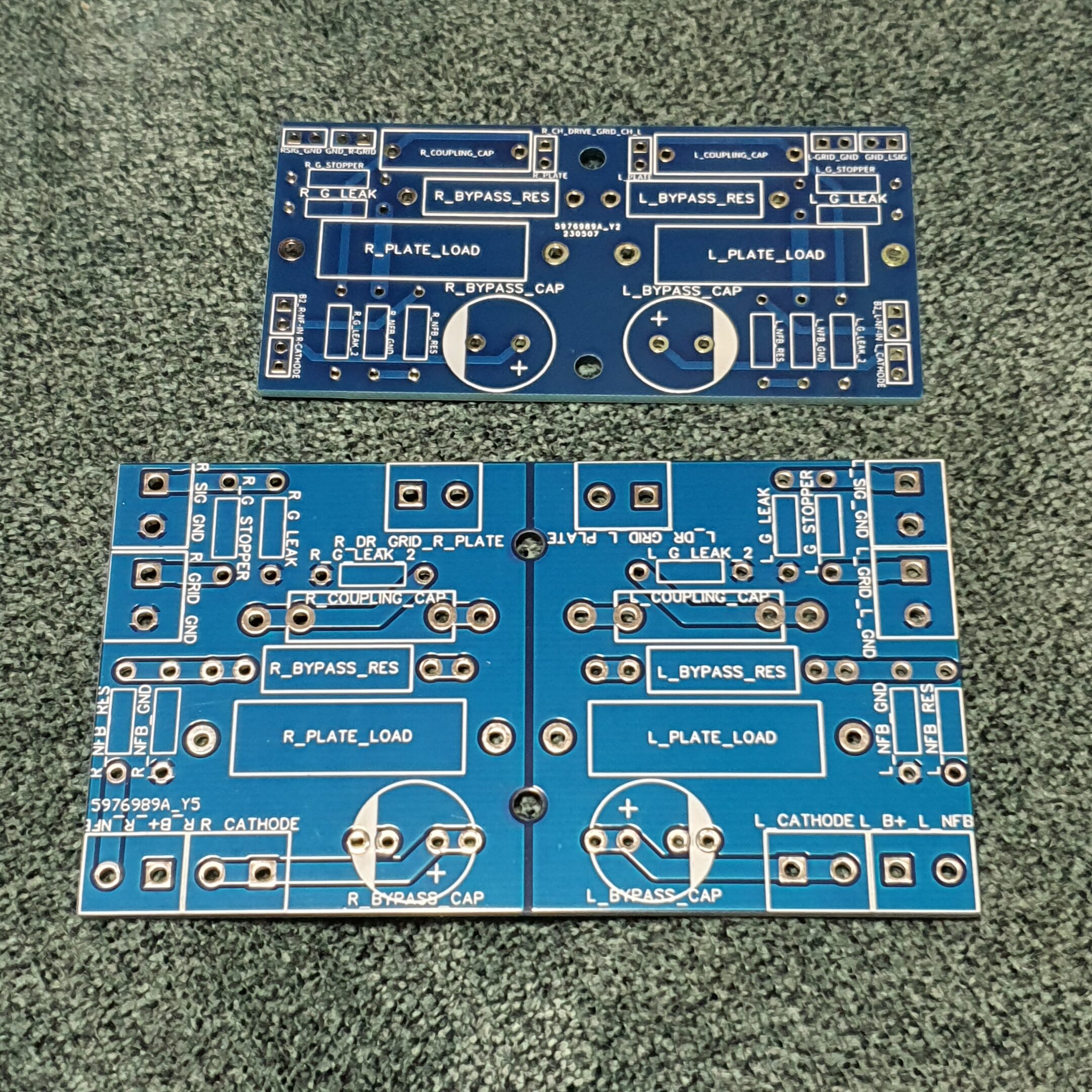

이것도 자꾸 만드니 조금씩 노하우가 생깁니다. 아직 갈 길이 멀기는 합니다만… 좌우 그라운드도 분리해보고 납이 잘 먹게 패드도 키워보고… 부작용은 너무 크다… ㅠㅠ 위가 구형, 아래가 오늘 도착한 신형입니다
PCB 삽질은 계속 됩니다
중국에서 워낙 PCB를 싸게 만들어주니 저도 모르게 자꾸 간단한 PCB를 그립니다. 오늘 도착한 PCB는 러그 보드입니다. 100% 자유도를 가지는 일반 러그 보드보다 약간 제약을 두어 편의성을 추구한 PCB입니다…만 첫 납땜을 해보니 잘못 만들었다는 것을 바로 깨달았습니다 ㅠㅠ 약간 제약을 두었다는 의미는 이렇습니다. 9핀 초단은 제일 많이 쓰는 ecc83 (12v) ecc88 (6.3v)를 의도하고 (히터 4,5,9) …
PCB 삽질은 계속 됩니다 더보기
