i. c. (EL36 SE 마무으리)

오랫 동안 끌어오던 EL36을 마무리 했습니다. 이베이에 주문한 유고제 Tesla 관이 도착한 덕분이죠. 알 수 없는 러시아관이 1W에서 7% 대의 THD를 만들었기 때문에 교체를 위해서 구입하여 장착 후 전원을 넣었더니… 몇 초 후에 바이패스 전해가 나갔습니다. ㅠㅠ

저 i.c.가 문제였는데 러시아 관은 저게 NC, Tesla 관은 internal connection입니다. ㅡ.ㅡ 그래서 anode와 cathode가 쇼트나면서 63V 내압의 전해가 터졌습니다.

이리저리 시험하다가 2개를 더 터트렸습니다. ㅡ.ㅡ

이젠 배선을 바꿔서 동작을 시켰고, 소리를 들어보니 제법 저음이 기분좋게 울리는 앰프가 되었습니다. 측정을 해봅니다.

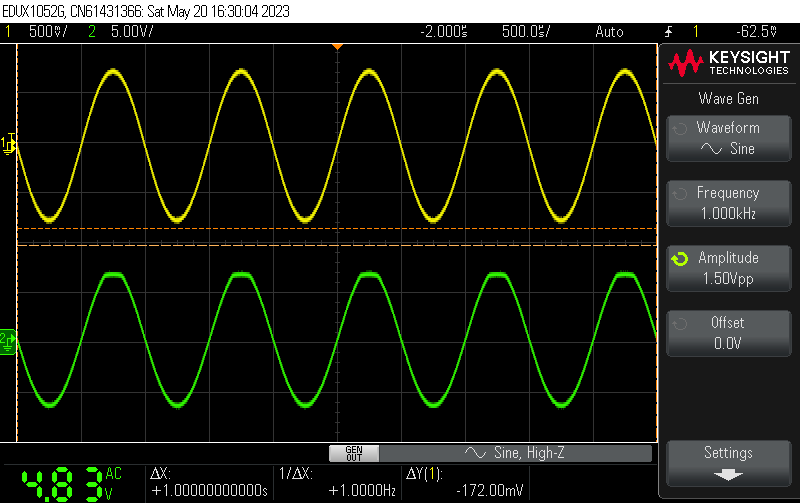

먼저 오른쪽 채널입니다. 약 1.5Vpp부터 클리핑이 되기 시작합니다.

1Vpp 입력으로 측정을 해봤습니다

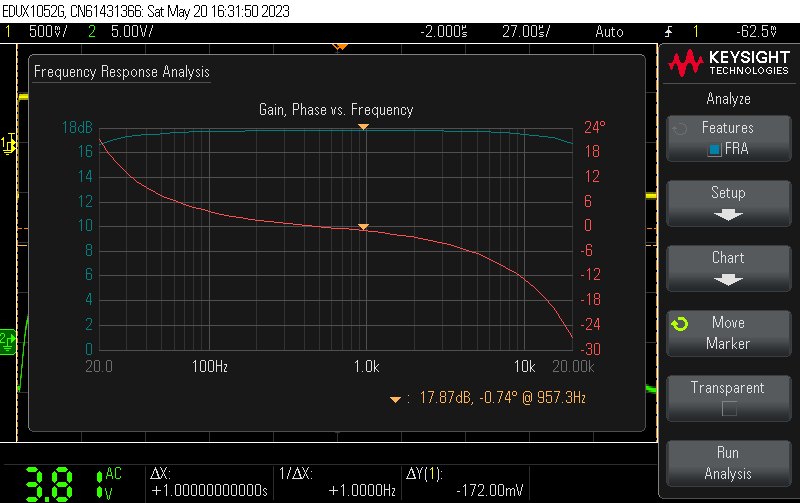

18dB가 조금 안 됩니다. DHT OPT 좋습니다.

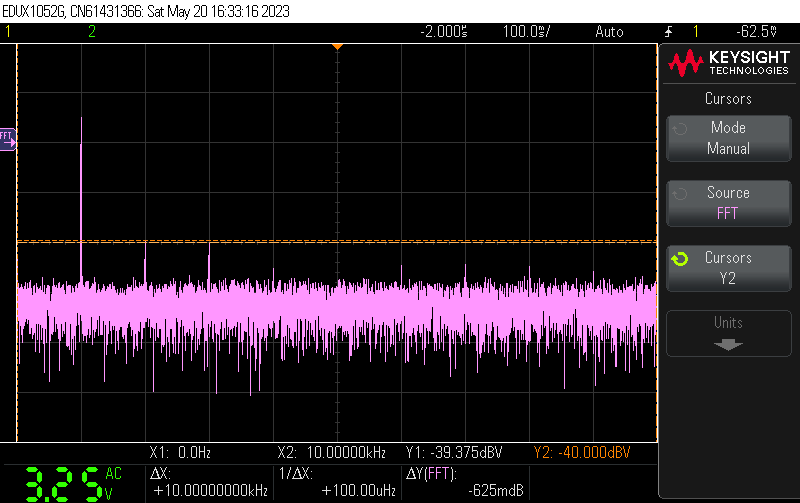

2차 배음이 많진 않습니다. THD가 낮겠네요

다음은 왼쪽 채널입니다.

Gain이 좀 더 큰가 봅니다. 1.4V부터 클리핑.

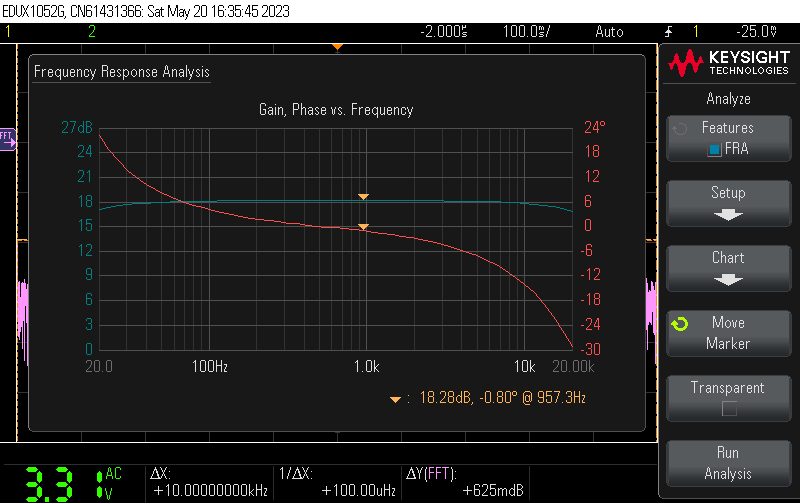

오른쪽 채널보다 0.4dB 정도 gain이 크네요. 이건 뭐 볼륨 좌우 편차에서도 나올 수 있는 차이겠죠?

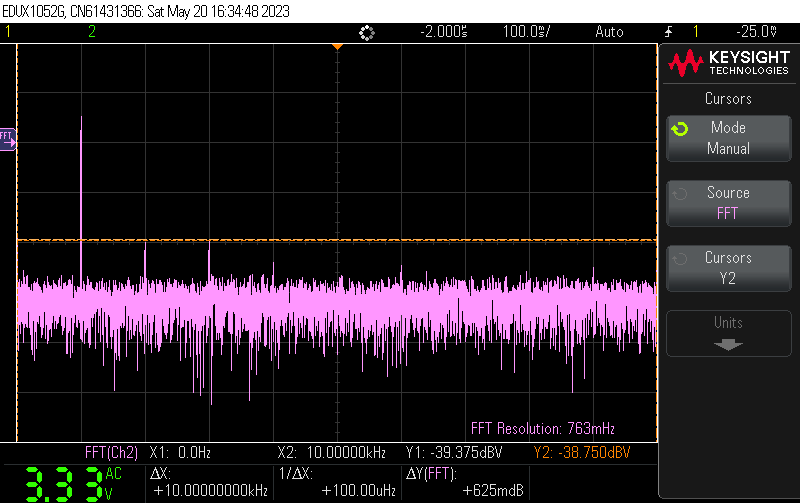

비슷합니다.

이번에는 HP8903B로 THD를 측정해 봤습니다.

지금까지 만든 SE 앰프 중에서 THD가 가장 작은 앰프가 아닌가 싶네요. NFB를 좀 줄여볼까 하다가 소리가 마음에 들어서 이대로 뚜껑 닫습니다.

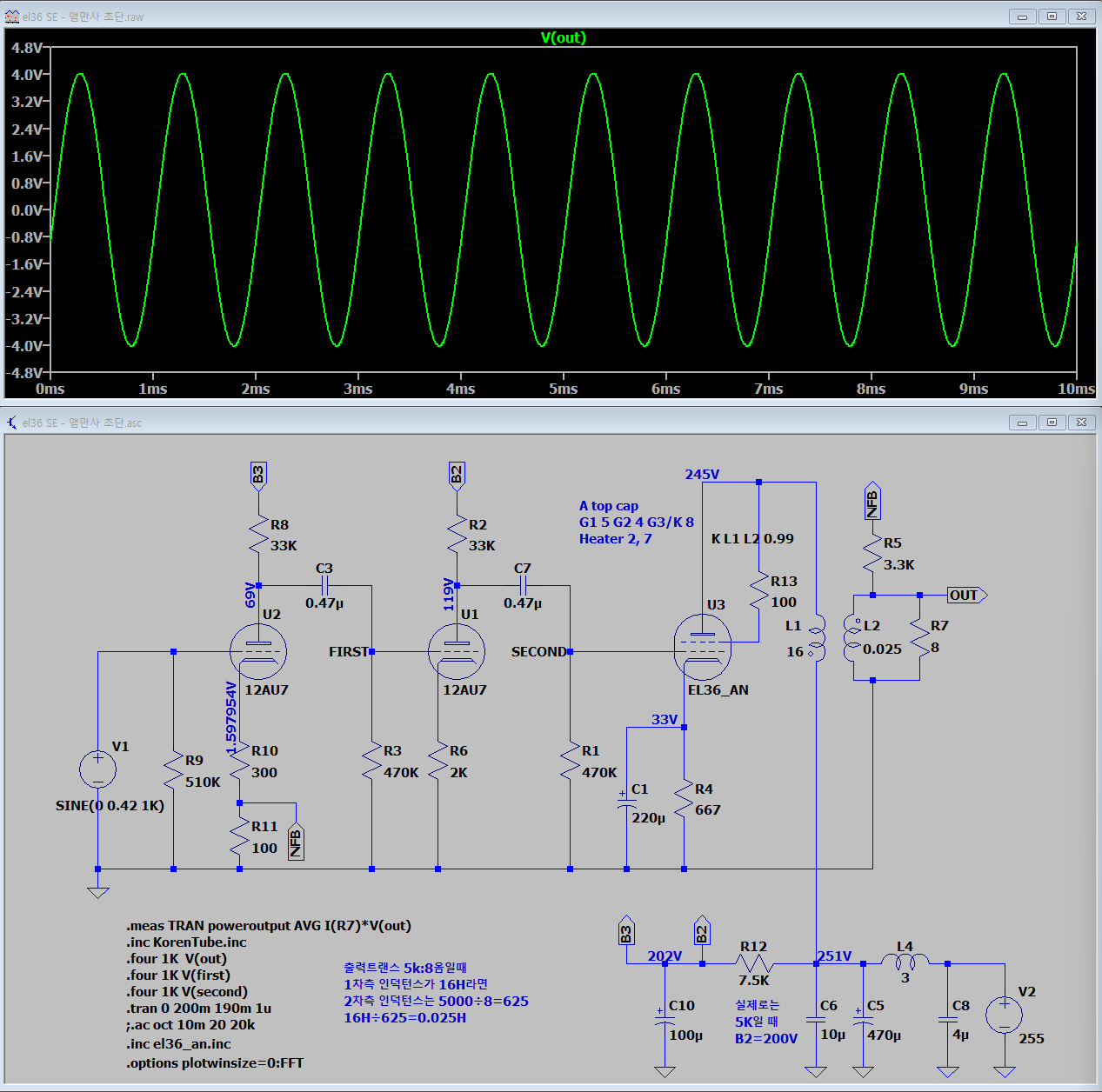

초단/드라이브 단은 앰만사 사장님의 설계에 바탕을 뒀고, 출력단은 정호윤 사장님이 그려주신 로드라인입니다. 두 분께 감사드립니다.
