심심하므로 시뮬을 돌려봅니다. 이런 회로입니다.

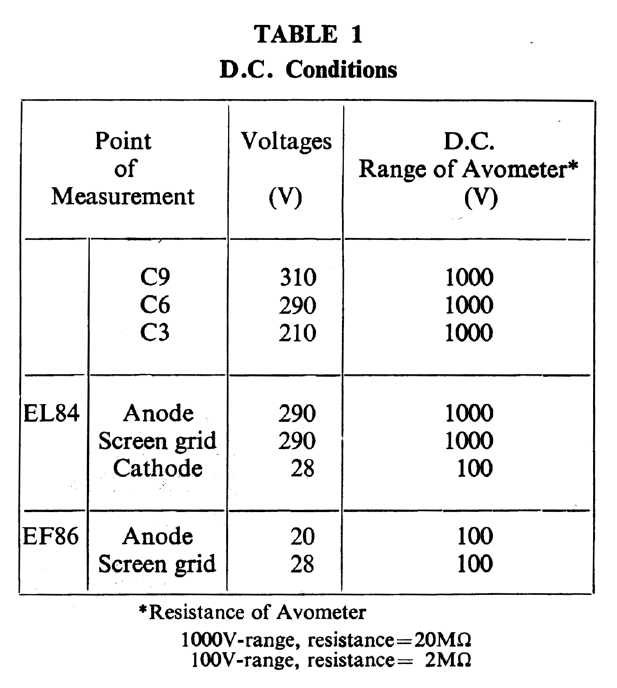

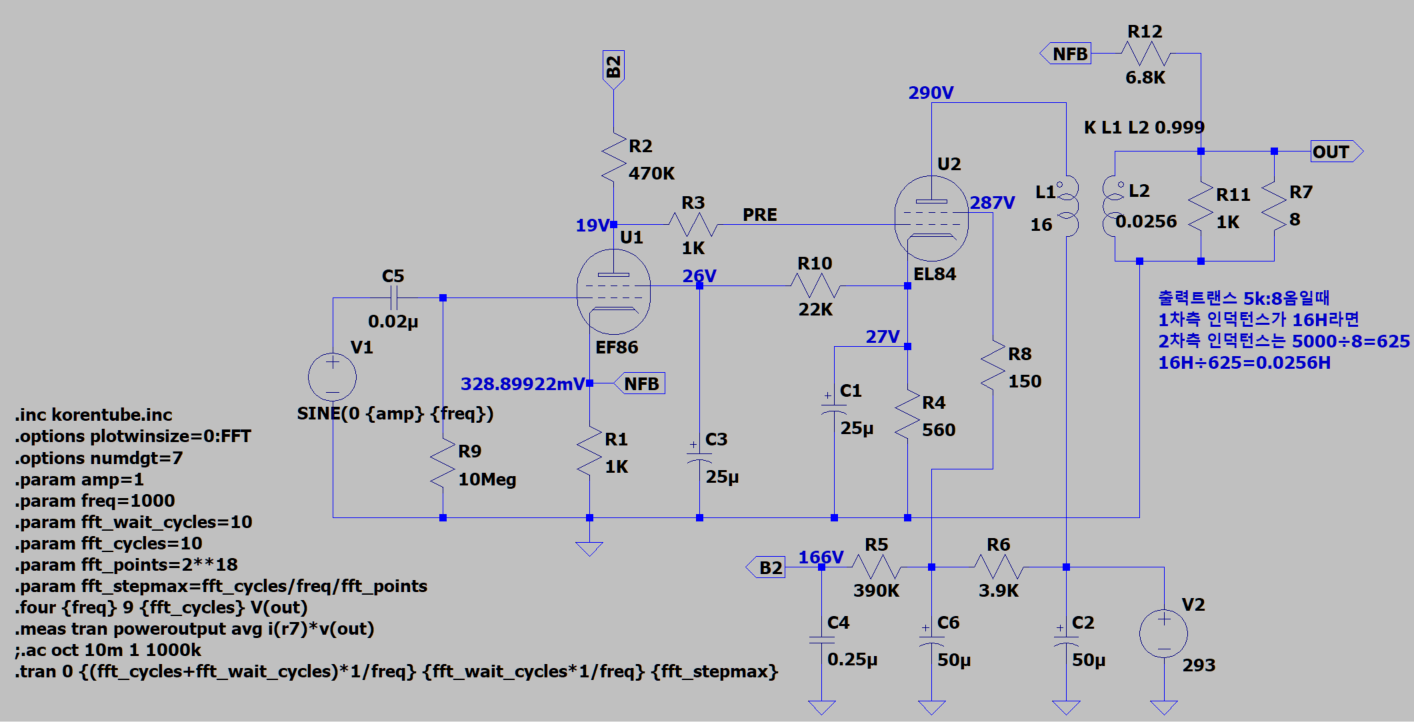

R5 1Meg 저항이 특이합니다. 플레이트 전압을 극도로 낮춰서 EL84와 직결하는 것을 의도한다고 합니다. 그런데 시뮬을 돌려보면 잘 돌지 않습니다. 그래서 R4와 R5를 좀 바꿔보았습니다. 위 R5 1Meg을 아래 R2 470K로, 위 R4 100옴을 아래 1K로 바꿔보면 원 회로가 의도한 EF86 플레이트 20V, 스크린 그리드 28V와 유사한 결과로 시뮬됩니다. B2는 210V에서 166V로 많이 낮아지긴 하지만 상관없을 듯 합니다.
위와 같이 하면 아래와 같은 시뮬 결과가 나옵니다.
3W 이상 출력에서 THD가 상당히 낮은 결과가 나오는 것이 흥미로운 것 같습니다. LTspice 회로도를 첨부합니다.
