1차 제작은 아래 글에 남겨 두었습니다.
https://blog.naver.com/gyhong/223608225609
조언받은 것들을 포함하여 아래와 같이 회로도를 수정합니다.
약 0.32Vpp 입력에서 1W 출력 나옵니다.

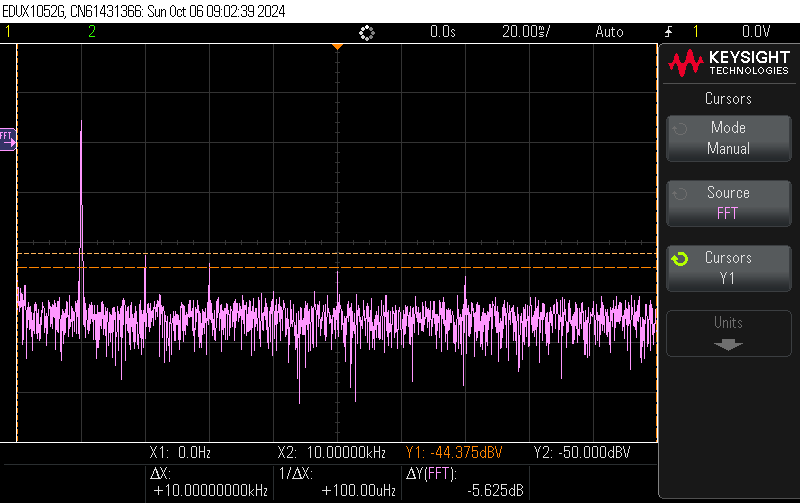

1W에서 기존 회로보다 2차 배음이 늘었습니다.
초단 바이어스가 0.9V 정도라서 1.65Vpp 정도 입력을 주면 무왜 출력 27W 정도가 아주 깨끗하게 나옵니다. 왜곡도 작을 듯 합니다.

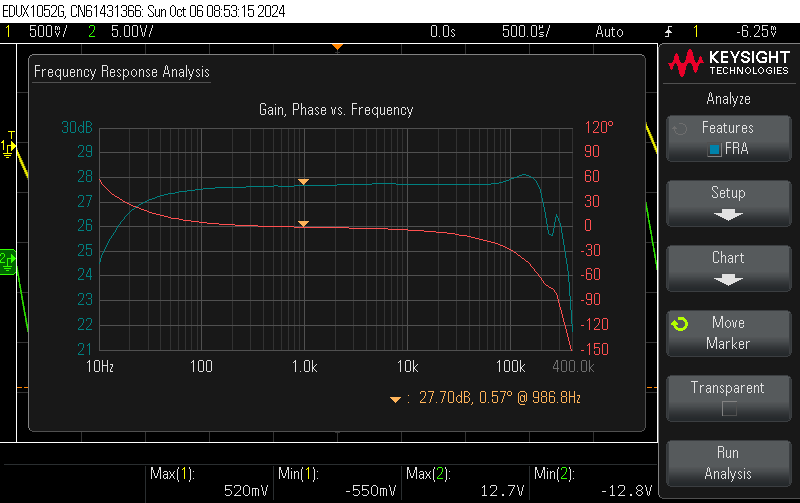

FRA는 이렇습니다.
20Hz에서 -1dB 정도로 조금 아쉬운 결과이긴 합니다.
