1626 A2 SE 테스트

좀 억지로 만든 회로이긴 하나 아래와 같이 하였습니다.

오늘 Tango FW-20S universal 트랜스가 배송이 되었네요. 연결해서 측정을 좀 해봤습니다.

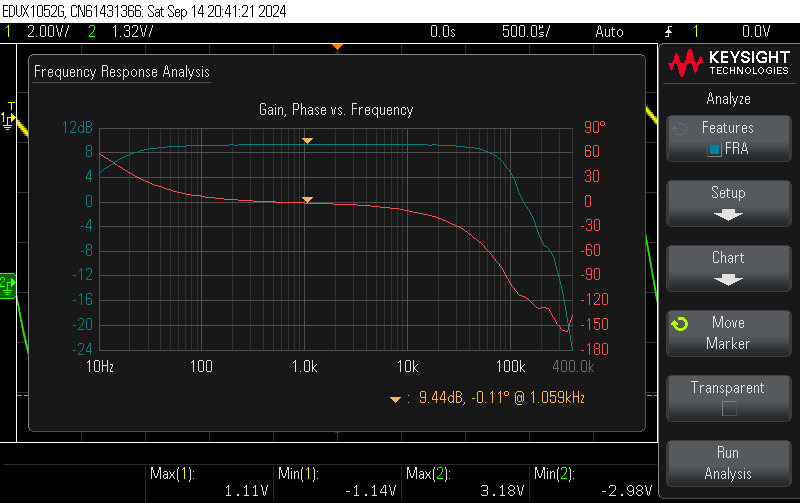

거창하게 A2 드라이브까지 했지만 3배쯤 되는 게인입니다. 고역쪽에 발진이 없는 것이 얼마만인지 모르겠습니다. 알리산 아몰퍼스 트랜스는 늘 발진이 있고 미분형/적분형 보정을 해도 효과가 없었는데 이젠 신경 덜 써도 되니 좋습니다.

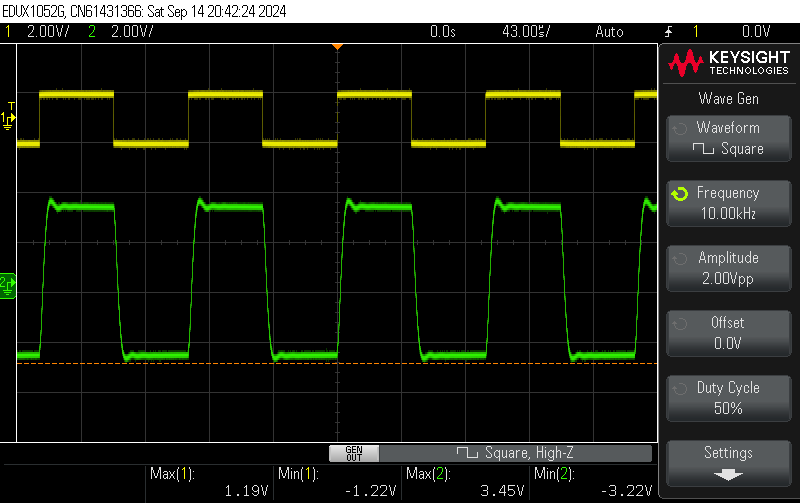

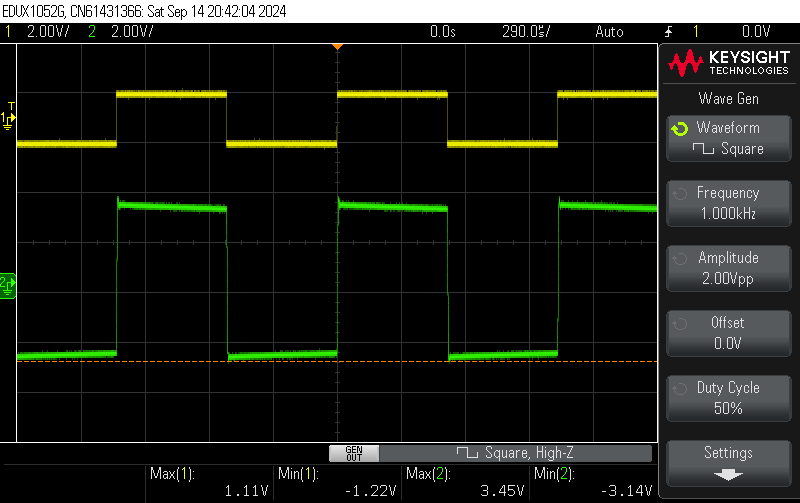

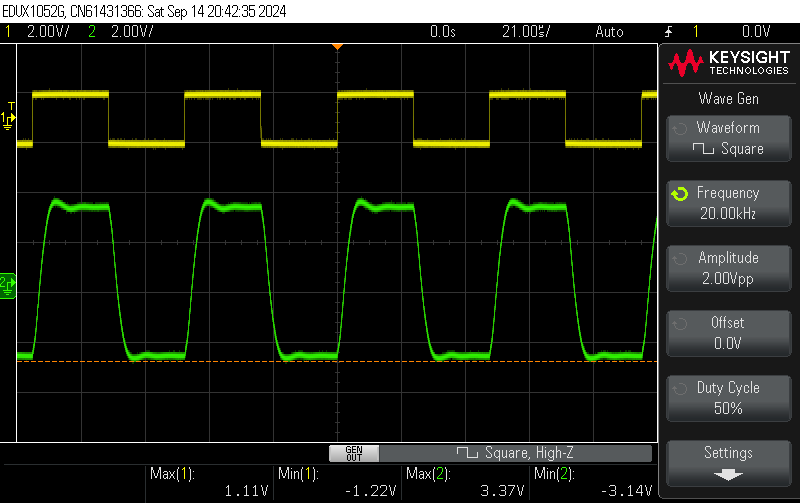

임시 제작에서 저 정도 방형파면 굳이 더 손댈 필요는 없겠습니다.

나이득이면 4W 정도 되는데 피드백을 사알짝 걸어서 클리핑이 생기지 않는 4W는 얻을 수 없었습니다. 이미 1626 캐소드 전류가 40mA를 좀 넘어가고 있거든요.

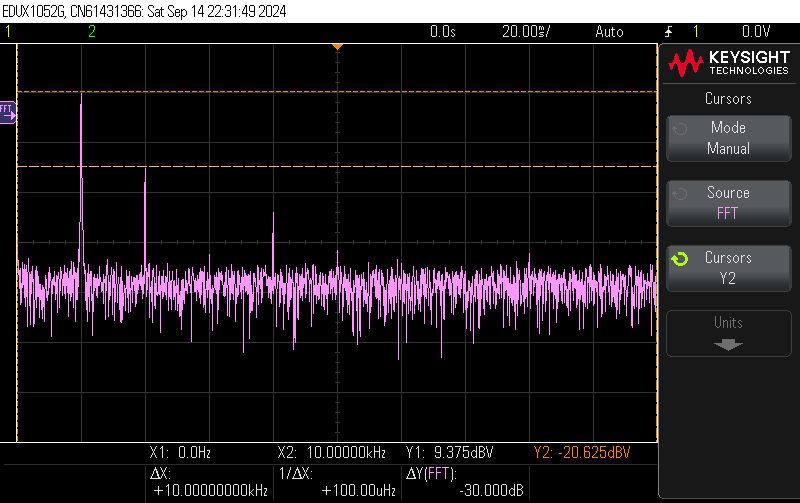

1W 출력 상태에서 FFT입니다. 짝수차 배음이 아주 많은 듣기 좋은 소리입니다.

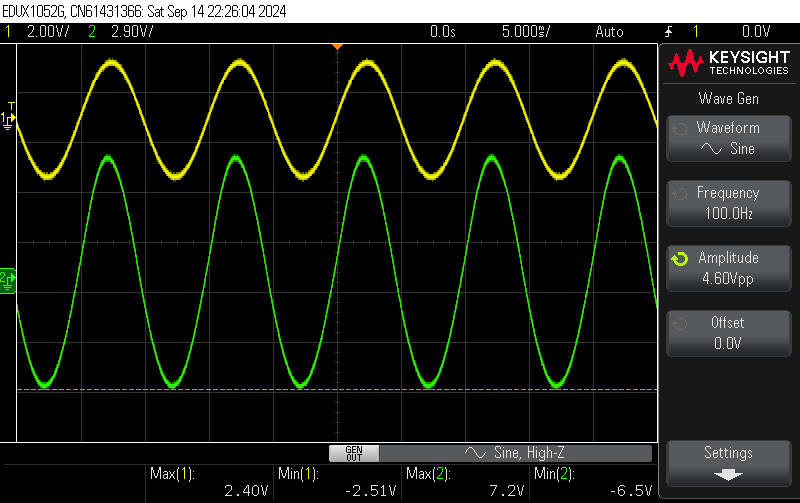

약 1W 출력에서 (2.85Vrms) 3.3% 정도의 THD로 역시 제가 듣기 좋아하는 음색입니다.

소비전력 88W, damping factor 2.7
