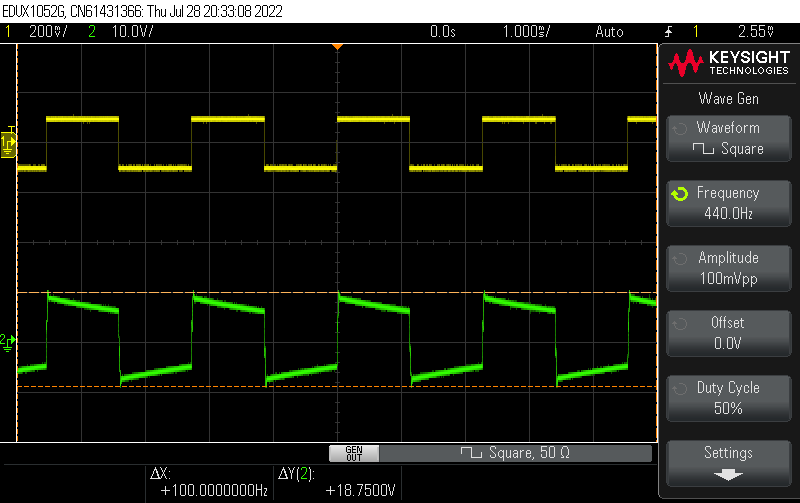

아직 기동콘덴서나 커플링 오일콘 적용은 안 했지만 현 상태에서 측정을 해서 남겨두면 나중에 비교가 되겠죠 대강 Vpk-pk 2.6V 부터 (amplitude 1.3V, 1.3Vpp가 아닙니다) 출력에 클리핑이 보일라 합니다. 1.5V 입력부터는 확실히 보이네요 Gain은 9.13dB 정도네요 약 2.8배. 20Hz에서 40KHz 사이는 1dB 이내로 평탄합니다 20Hz에서 약 11도 정도 선행하는데 sine 곡선이 좌우 대칭은 아니네요 위의 방형파 왜곡은 …
WV2 프리 1차 측정 더보기
[태그:] Bode plot
프리앰프 1차 측정
비몽사몽 상태에서 소리 좀 듣다가 정신 좀 차리고 늘 하던 측정을 해봤습니다 사용된 관은 6n23p-ev입니다 Peak-peak 2V의 입력을 주었습니다. 볼륨을 최대 위치로 돌렸을 때 약 6배 가까운 gain이 나오는군요. Bode plot에서는 6배보다는 살짝 작은 14.47dB로 측정되었습니다 20Hz에서 20KHz까지 3dB 내에 들어오는 것 같습니다 방형파는 좀 안 좋아 보입니다. 제가 너무 대강 만들어서 그런가요 ^^ …
프리앰프 1차 측정 더보기
SE 앰프에서 출력 트랜스 교체
놀고 있던 중국 EL34 키트를 영국 5B/255M 회로로 바꿨습니다. 하루 이틀 듣다가 손을 댄 김에 OPT까지 업그레이드를 해줬습니다 그런데 이게 스텐 샤시라서 홀 작업하기가 저에게는 상당히 힘듭니다 그래서 홀 작업을 포기하니까 같은 크기의 OPT를 선택할 수 밖에 없었고 결국 66코아 SE OPT를 찾았고 중국산은 3.5K지만 5B/255M 회로도에서는 5~6K를 쓰라고 해서 5K OPT를 구입해서 어제 교체 …
SE 앰프에서 출력 트랜스 교체 더보기
