비몽사몽 상태에서 소리 좀 듣다가 정신 좀 차리고 늘 하던 측정을 해봤습니다
사용된 관은 6n23p-ev입니다

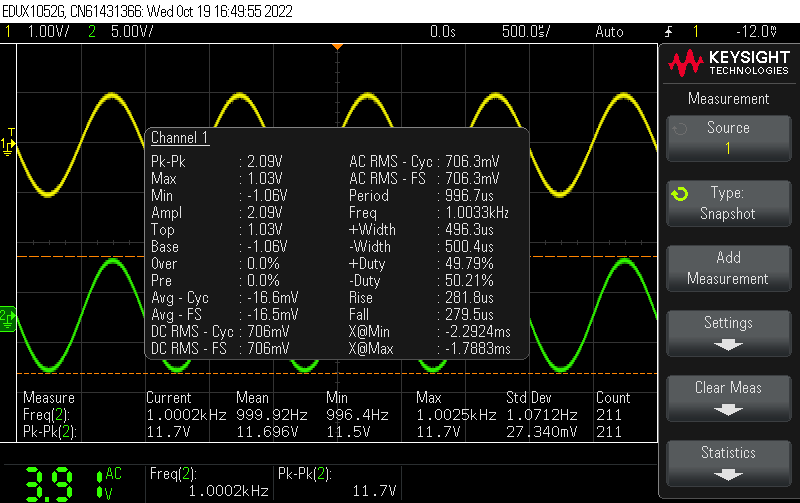

Peak-peak 2V의 입력을 주었습니다.

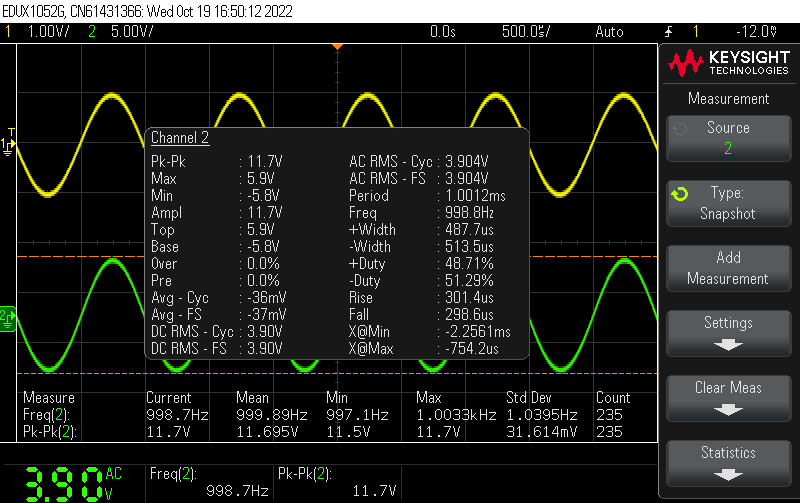

볼륨을 최대 위치로 돌렸을 때 약 6배 가까운 gain이 나오는군요.
Bode plot에서는 6배보다는 살짝 작은 14.47dB로 측정되었습니다
20Hz에서 20KHz까지 3dB 내에 들어오는 것 같습니다
방형파는 좀 안 좋아 보입니다. 제가 너무 대강 만들어서 그런가요 ^^

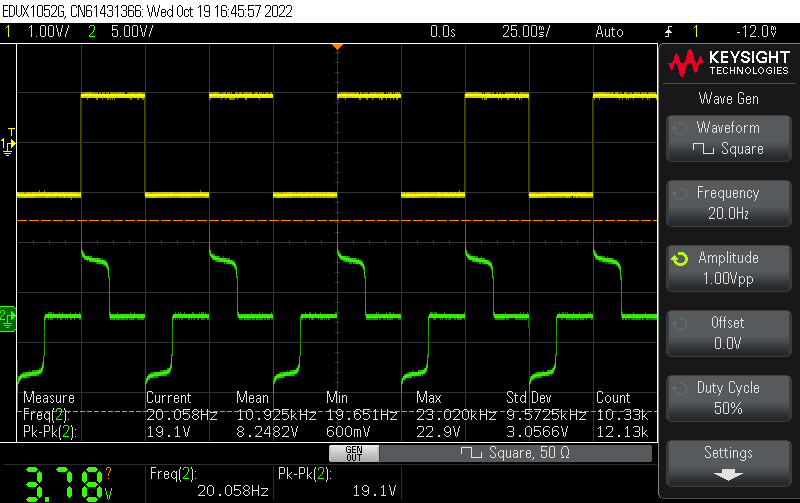

20Hz입니다
40Hz 정도까지 위의 모양입니다. 45Hz부터 괜찮은 모양이 나오기 시작하네요
100Hz부터 1KHz까지는 좋아 보입니다

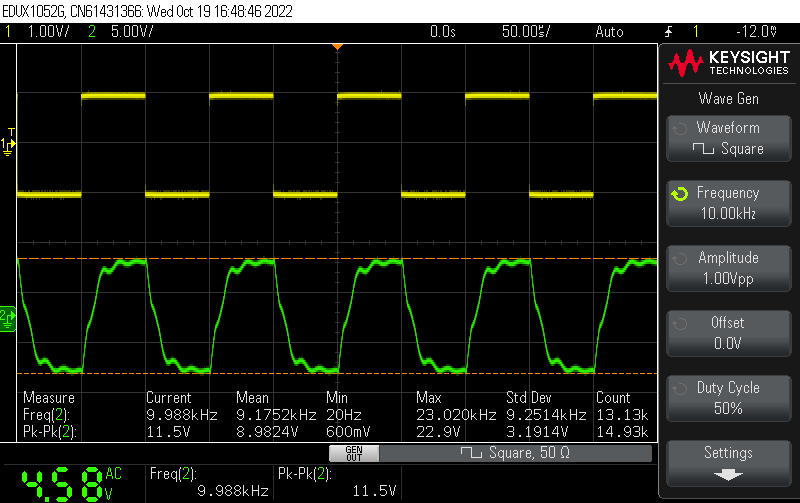

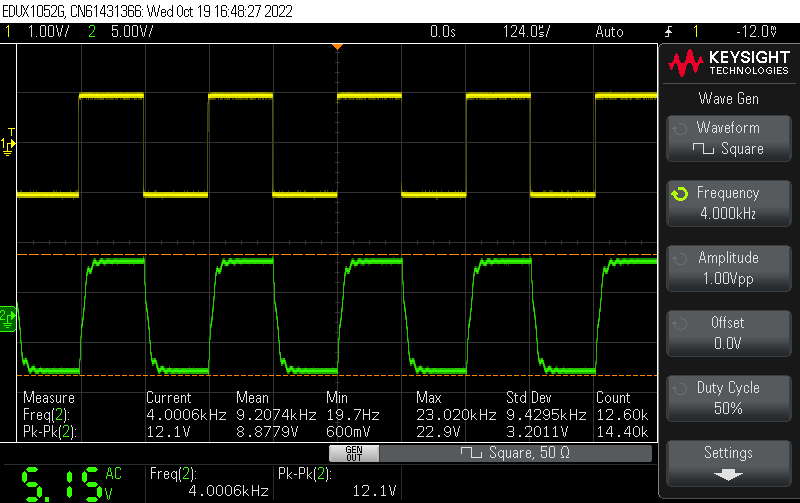

4KHz부터는 찌글거리기 시작하네요

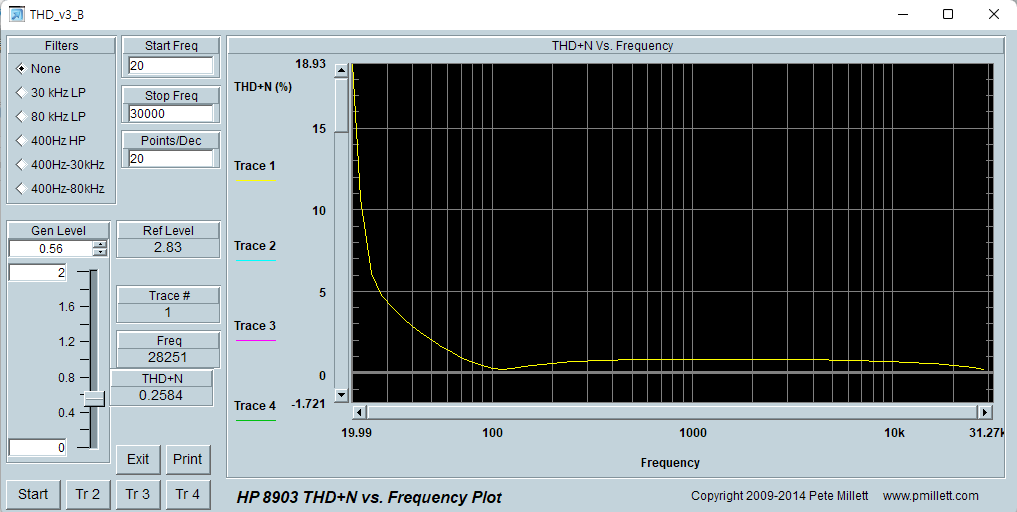

THD로 볼 때도 20Hz에서 안 좋은 파형이 나오는 것과 같은 결과를 보여줍니다
