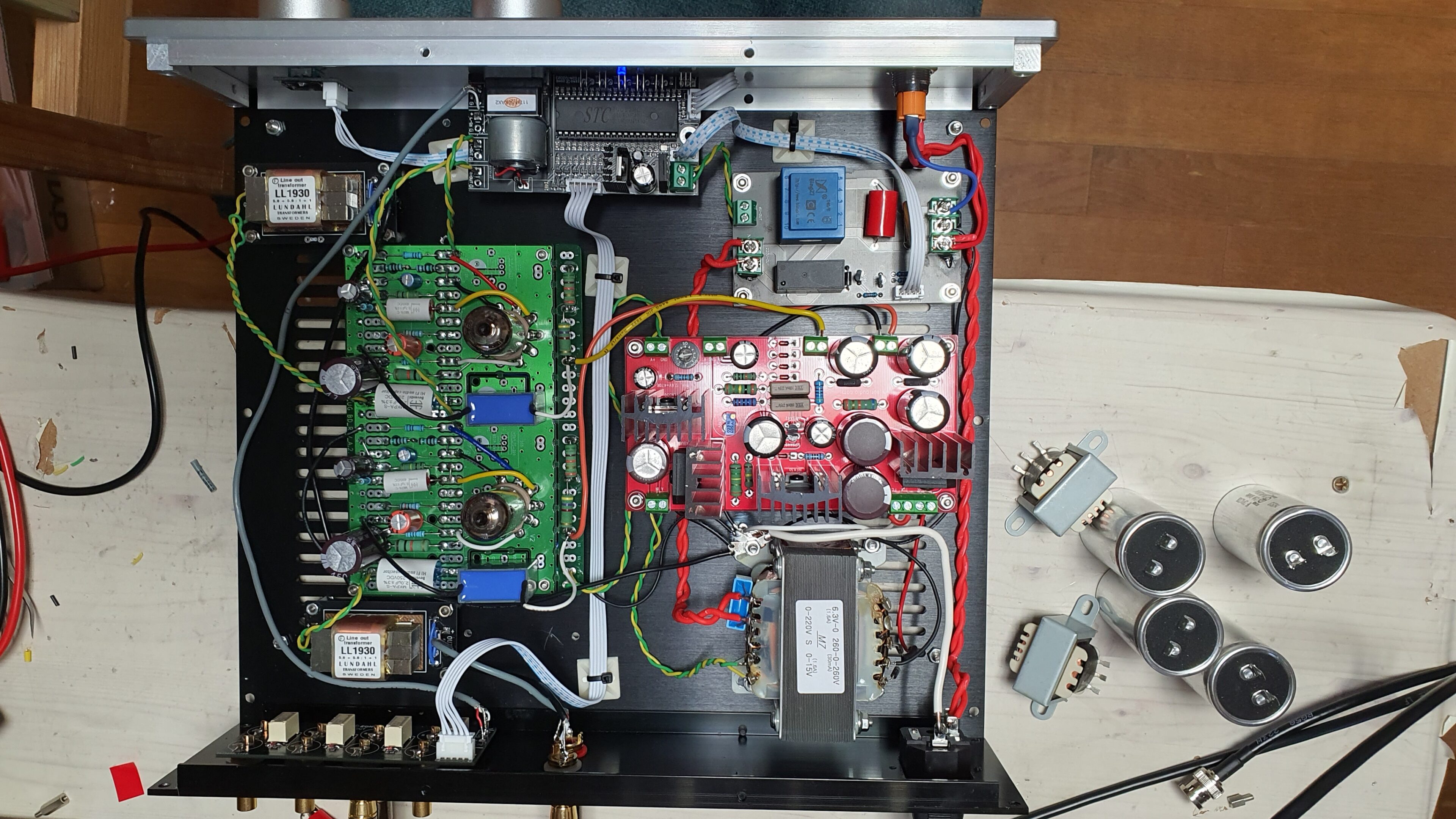

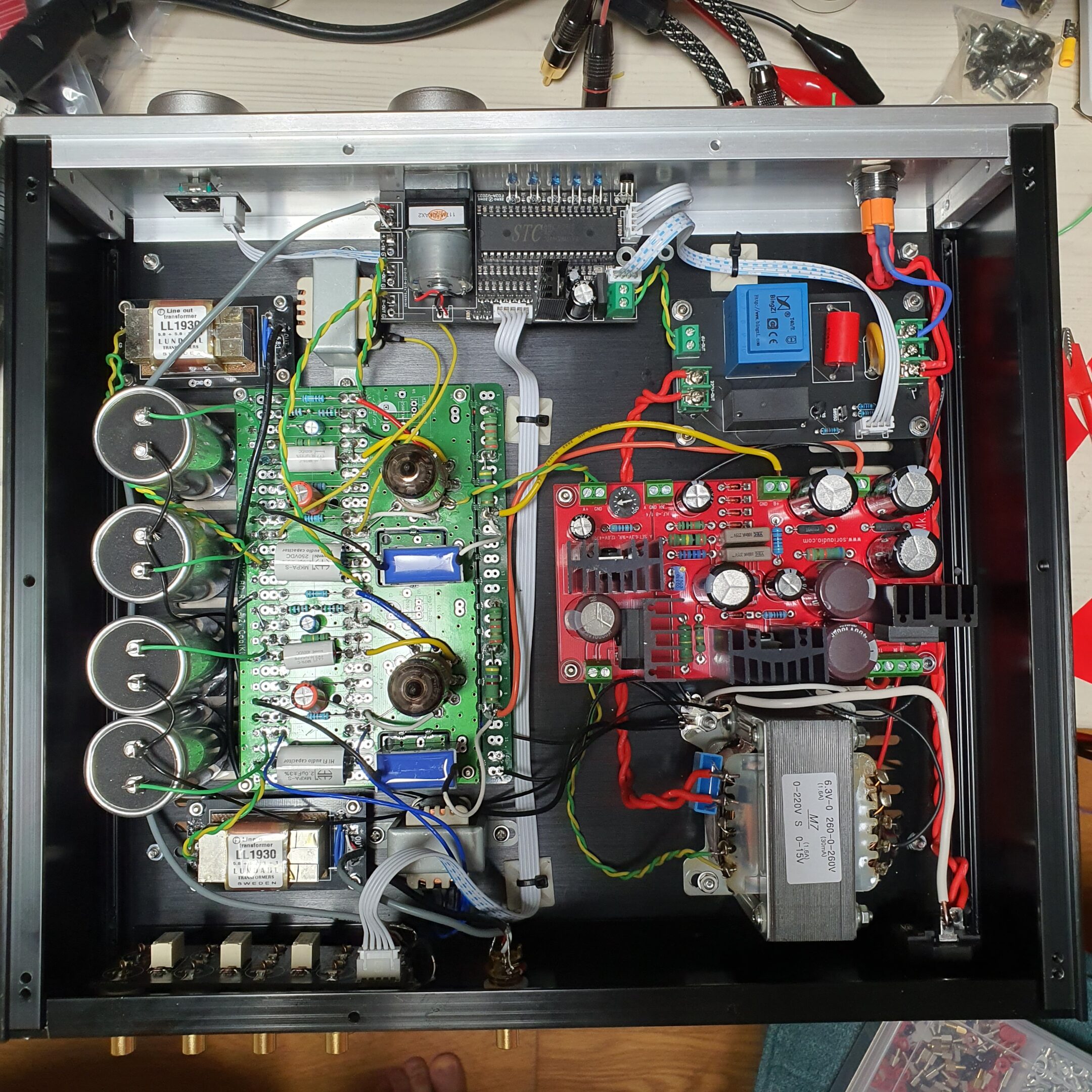

미뤄두었던 전해캡->모터기동용 콘덴서 교체와 10K 저항->플레이트 초크 교체를 했습니다. 플레이트 초크가 저항값이 더 크기 때문에 플레이트 로드가 커져서 gain이 더 올라갔습니다. 그런데 gain이 커지니 소리가 나빠졌습니다. 그래서 NFB를 증가시켜 gain을 줄이기로 했습니다. 680옴을 560옴으로 바꿨습니다. 1dB 이상 줄면서 거칠던 고역이 들을만 해졌습니다. 일단 이 정도로 멈추기로 합니다. 그런데 플레이트 초크를 달면 혹시 없어질까? 기대했던 저역 …
WV2 (일단) 마무리 더보기
[태그:] WV2
WV2 프리 1차 측정
아직 기동콘덴서나 커플링 오일콘 적용은 안 했지만 현 상태에서 측정을 해서 남겨두면 나중에 비교가 되겠죠 대강 Vpk-pk 2.6V 부터 (amplitude 1.3V, 1.3Vpp가 아닙니다) 출력에 클리핑이 보일라 합니다. 1.5V 입력부터는 확실히 보이네요 Gain은 9.13dB 정도네요 약 2.8배. 20Hz에서 40KHz 사이는 1dB 이내로 평탄합니다 20Hz에서 약 11도 정도 선행하는데 sine 곡선이 좌우 대칭은 아니네요 위의 방형파 왜곡은 …
WV2 프리 1차 측정 더보기
WV2 프리앰프 1차 완성
선배님들이 좋다고 하시면 덮어놓고 따라 합니다. WV2 프리앰프도 그렇습니다. 추천회로는 우측에 보이는 플레이트 초크와 대동의 모터기동회로용 커패시터를 적용하는 것인데 간단 버전부터 소리를 들어보려고 플레이트 저항과 알리 필름캡을 붙였습니다 사용된 케이스는 C22 프리앰프를 만들 때 썼던 케이스고 외관이 제 취향이라 2세트를 더 구입해서 WV2와 반킬을 만들 생각인데, 산소통님께도 추천을 했더랬습니다. 그런데 동작 방식이 AC 넣으면 자동으로 …
WV2 프리앰프 1차 완성 더보기
