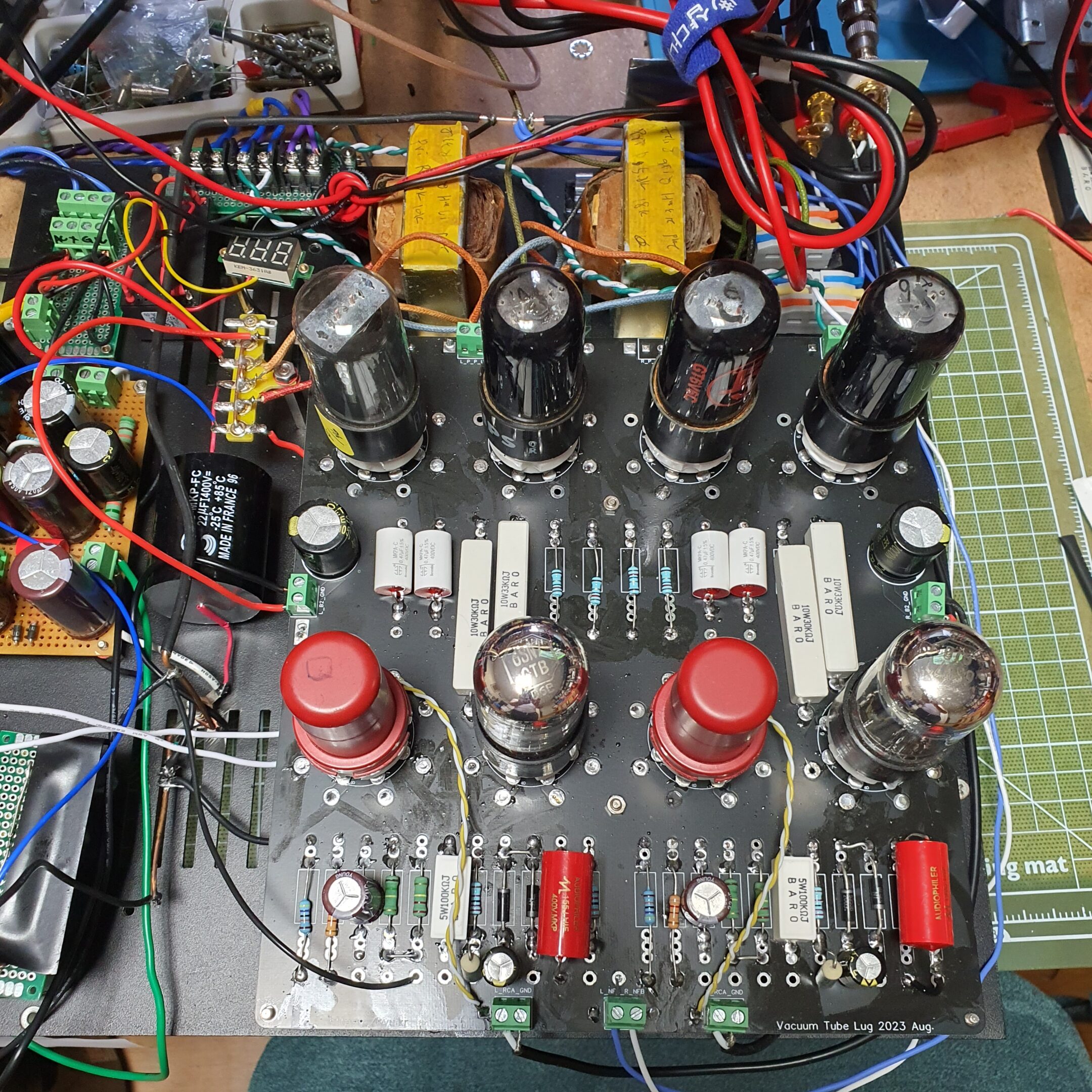

탁월하신 선배님들이 바로 문제를 지적해 주셔서 1차 수정을 해봤습니다. 고역을 절단하고 있던 필터 부분을 그리드 리크 100K로 바꾸었습니다. 이랬을 때 시뮬 결과는 이렇습니다. 6배 증폭하는 결과입니다. THD 0.21%. 측정을 해봤습니다. 시뮬보다는 게인이 더 나옵니다. 무왜 출력이라 부를 수 있는 것은 1.8Vpp까지이고 13.1Vpp 나옵니다. 1KHz의 약 18dB 대비 -3dB는 14KHz 정도에서 도달합니다. 대개 1KHz에서는 위상차 0도를 …
6V6 PP 1차 수정 더보기
[태그:] 6V6 PP
오르간 앰프용 OPT
조그만 6V6 PP용 도란스를 이전에 구입해 두었는데 이제서야 측정을 해봅니다. 회로는 맥퍼슨 회로와 일반 회로의 짬뽕입니다. 맥퍼슨 회로는 출력단에 묘한 부분이 있는데 마음에 안 들어서 오랜 동안 방치해놓고 있다가 일반 회로 스타일로 출력단을 바꿨습니다. 매우 심플한데 소리를 들어보니 고음 실종… 도란스가 의심됩니다. 3dB 감소되는 곳이 20KHz가 아니고 2KHz군요 ㅡ.ㅡ 원래 오르간에 쓰던 Schumacher 도란스라고 하는데… …
