6V6 PP 1차 수정

탁월하신 선배님들이 바로 문제를 지적해 주셔서 1차 수정을 해봤습니다.

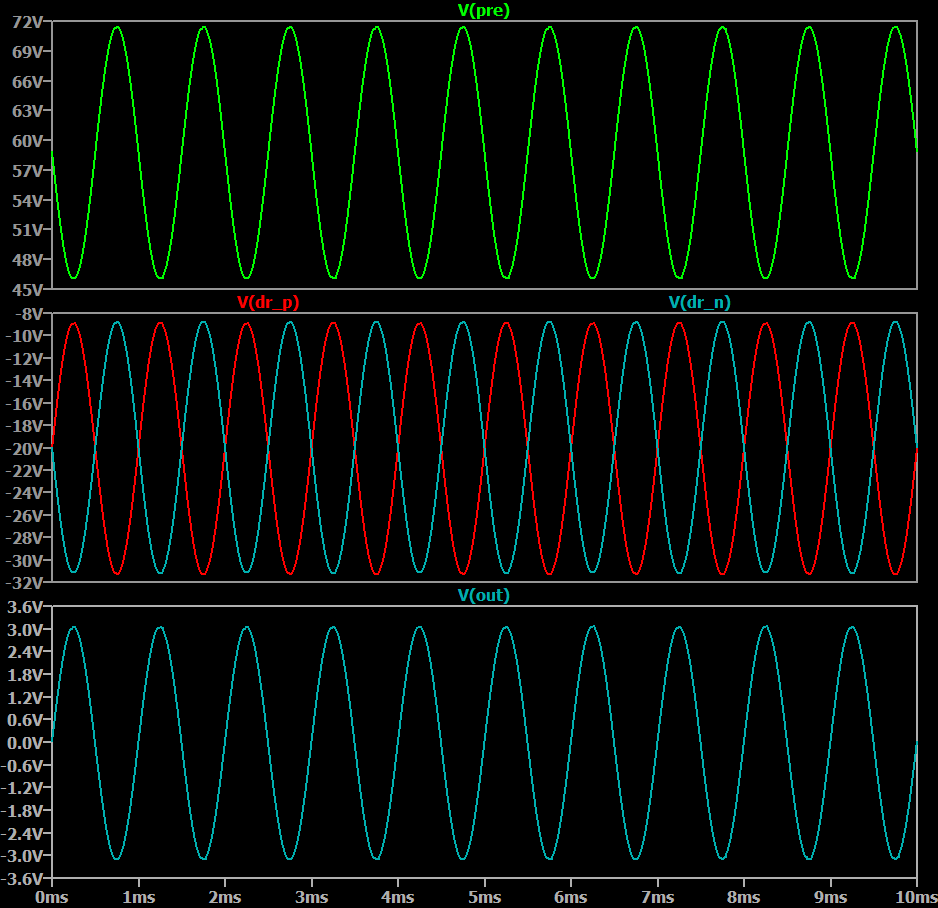

고역을 절단하고 있던 필터 부분을 그리드 리크 100K로 바꾸었습니다. 이랬을 때 시뮬 결과는 이렇습니다.

6배 증폭하는 결과입니다. THD 0.21%.

측정을 해봤습니다.

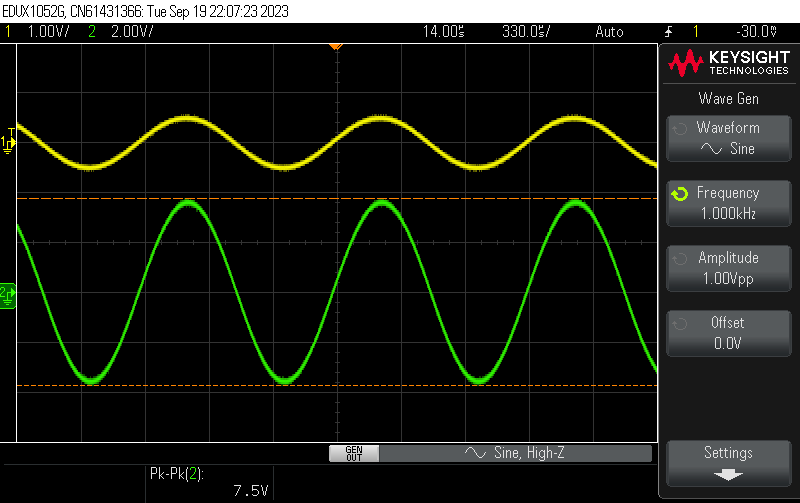

시뮬보다는 게인이 더 나옵니다.

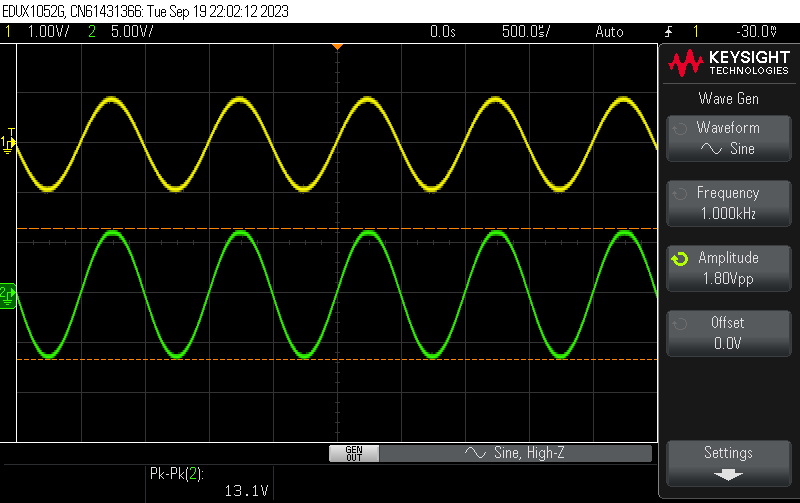

무왜 출력이라 부를 수 있는 것은 1.8Vpp까지이고 13.1Vpp 나옵니다.

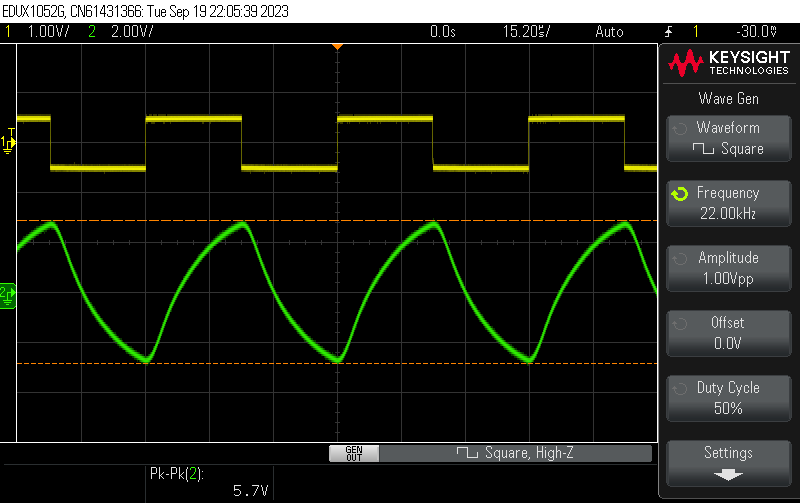

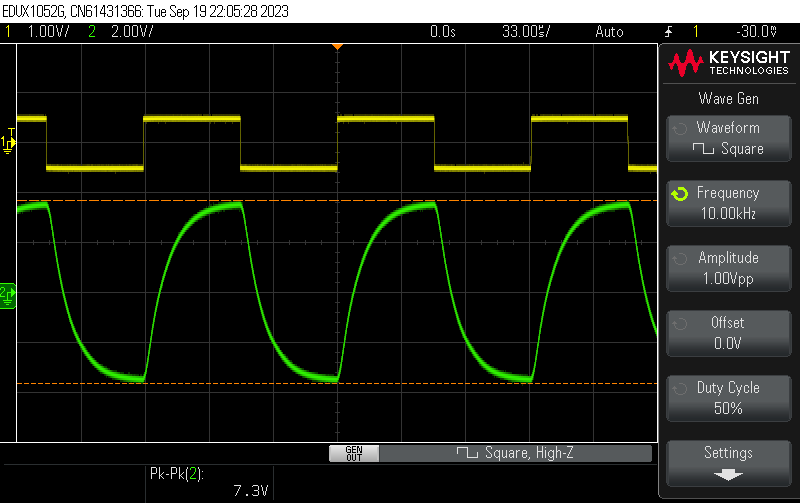

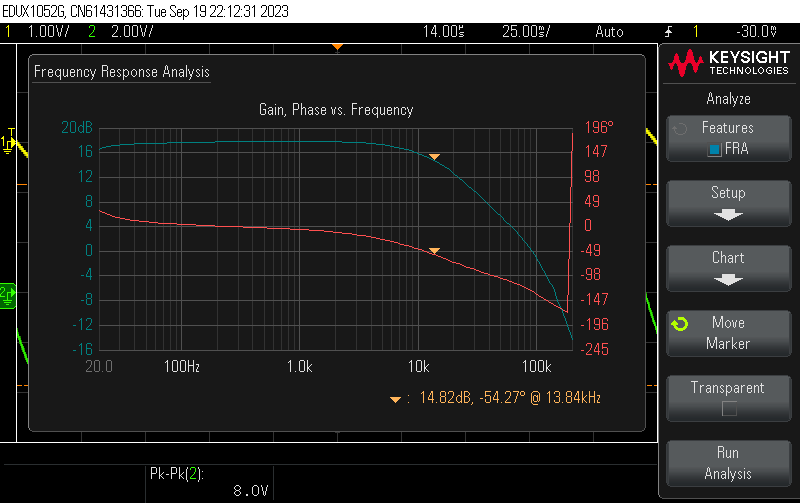

1KHz의 약 18dB 대비 -3dB는 14KHz 정도에서 도달합니다. 대개 1KHz에서는 위상차 0도를 보이는 경우가 많은데 고역으로 가기도 전에 1KHz에서 이미 마이너스 위상차를 보이고 있는 것이 재미있습니다. 회로에서 기인했다면 튜닝의 대상이 되어야 할 것 같습니다. 그 결과는 이렇게 나타나네요. 죠스가 나타났습니다.

그런데 웃긴 것은 이래도 6V6다운(?) 예쁜 고역이 들립니다. 어차피 저는 15KHz부터는 못 듣습니다만…

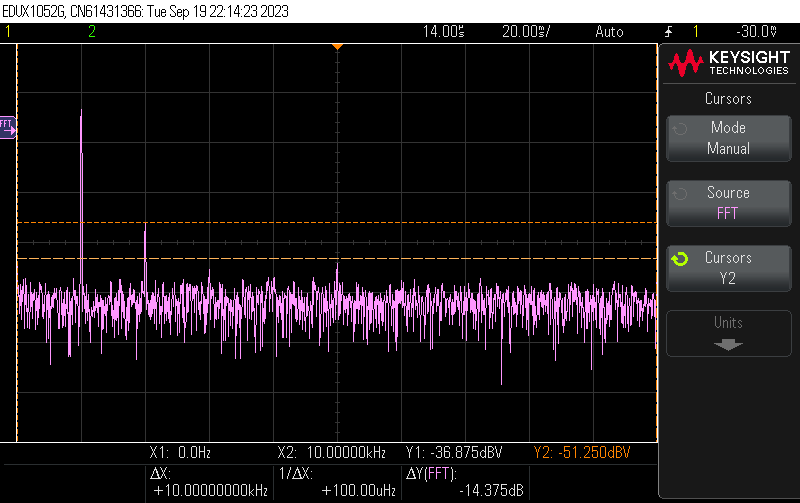

2차 배음은 PP 앰프치고는 많나요

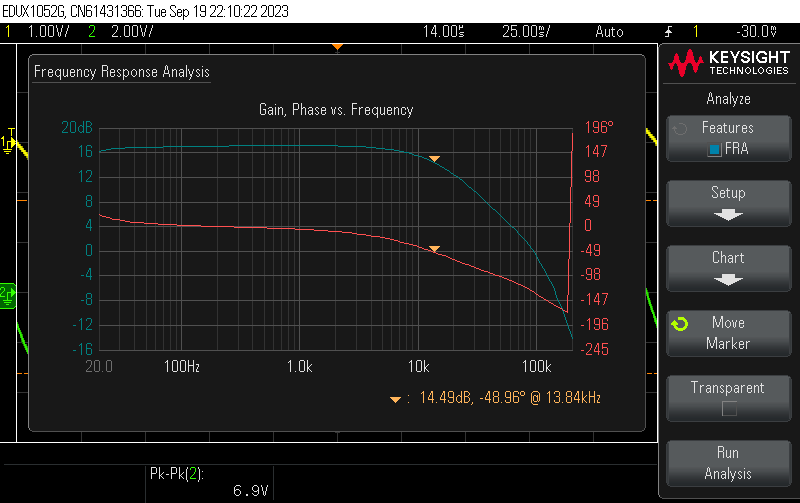

NFB를 빼고 보니 1dB 차이도 아닙니다. NFB를 더 걸어볼지, 3결답게 No NFB로 갈지 생각 좀 해봐야 하겠습니다.

튜닝이 잘 되면 한 번 더 찾아뵙도록 하겠습니다.
