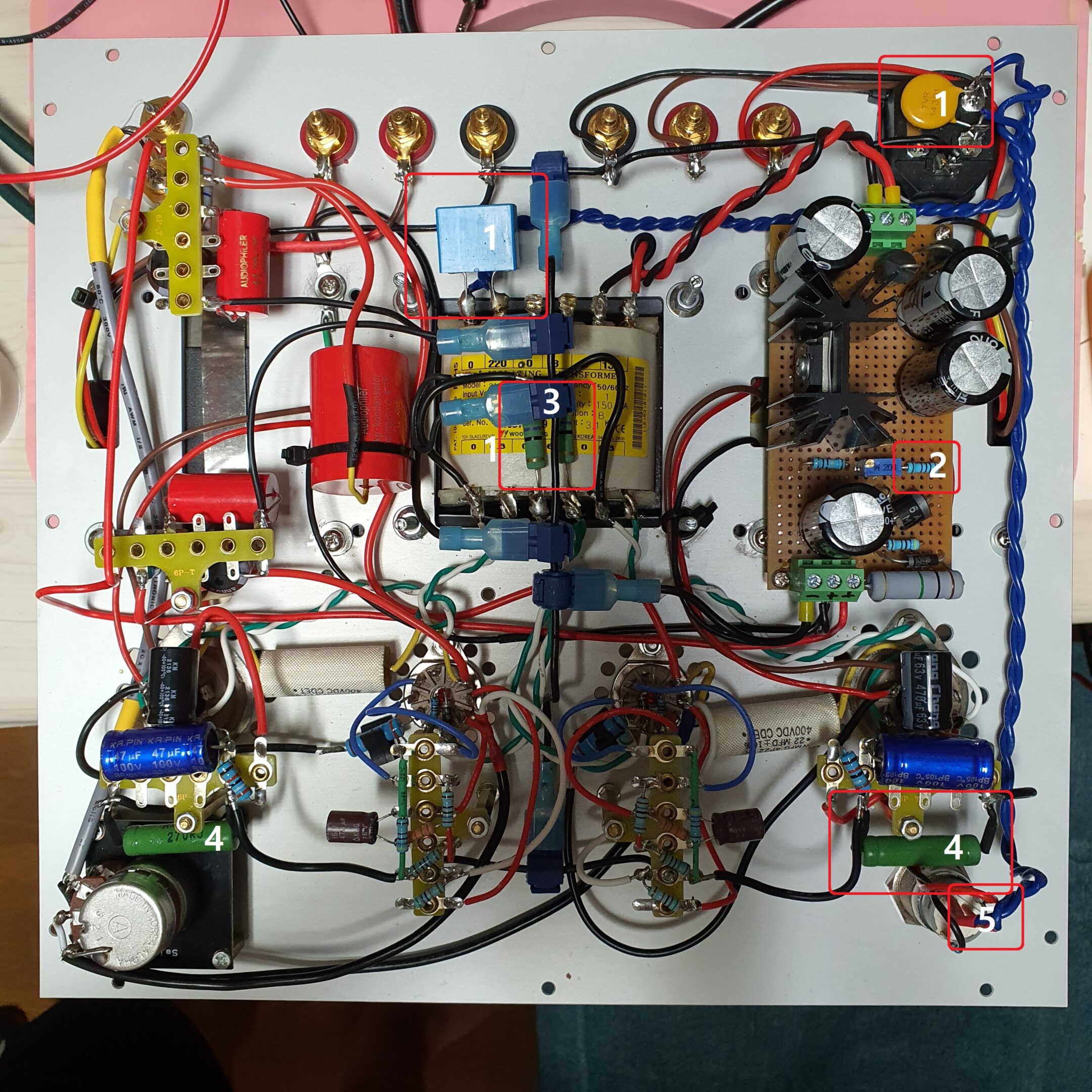

꽤 많은 시행착오가 있었지만 결국 아래와 같은 수정/보충 사항으로 마무리! 스파크킬러를 전원트랜스에, 바리스터를 AC Inlet에 추가해서 끄고 켤 때 나는 퍽 소리 제거 정전압 리플 필터의 디바이드 저항을 47K에서 10K로 교체해서 B전압이 306V 밖에 안 나오던 것을 325V로 상향 가끔 발생하던 Pop noise 제거를 위해 초단관 히터 전원에 가상중점을 만들어 접지하기 위해 47ohm 3W 저항을 …
Metamor 최종 완료 더보기
[카테고리:] 오디오
자작 오디오 관련 & 오디오 잡설
디버깅 완료
앰프를 만들어 별다른 험 없이 소리가 나오면 흥분해서 잘 안들리게 마련인데요 어제 1차 완료 글을 올리고 가만히 듣다보니 고음이 좀 째지는 것 같고 해서 스코프를 물려봤습니다 그랬더니 볼륨 1시부터 4시까지 발진을 하는 것을 볼 수 있었습니다 저녁에는 볼륨을 10시 이상 올릴 수 없었거든요 (이것도 나중에 보니 힌트였습니다. 잘못 연결을 한 결과로 게인이 엄청 올라가더군요) OPT …
디버깅 완료 더보기
Metamor 1차 완성
6N2P를 초단관으로, EL34를 출력관으로 사용하고 독특한 NFB 방식을 사용하는 SE 앰프 메타모르. 6N2P는 6DJ8 등으로 바꿔볼 수 있고, EL34는 KT88 등으로 바꿔볼 수 있는 변신의 귀재다. 부품들을 모으기 시작한지 벌써 두 달? 얼추 필요한 것들은 다 모았는데. 원래 사용하려던 케이스가 안 된다는 사실을 깨닫고 케이스까지 앰만사 제품으로 가기로 결정해서 시간이 더 걸렸다. 맨 처음에 한 …
Metamor 1차 완성 더보기
