6HS5 SE

Compactron 관들을 보다가 VinylSavor에서 6HS5라는 관을 보고 2개 구입해두었습니다. 사진에 blueglow가 생기는 것을 보고 1200V를 어떻게 공급하지?라는 걱정은 접어 두고 구입했습니다. 링크는 아래와 같습니다.

진공관 멸종기인 1960년대에 나온 컴팩트론 관입니다. Beam 4극관이 아니고 beam 3극관인데 뮤가 300인 특이한 관입니다. 그래서 초단관이 없어도 소리가 나올 수 있습니다.

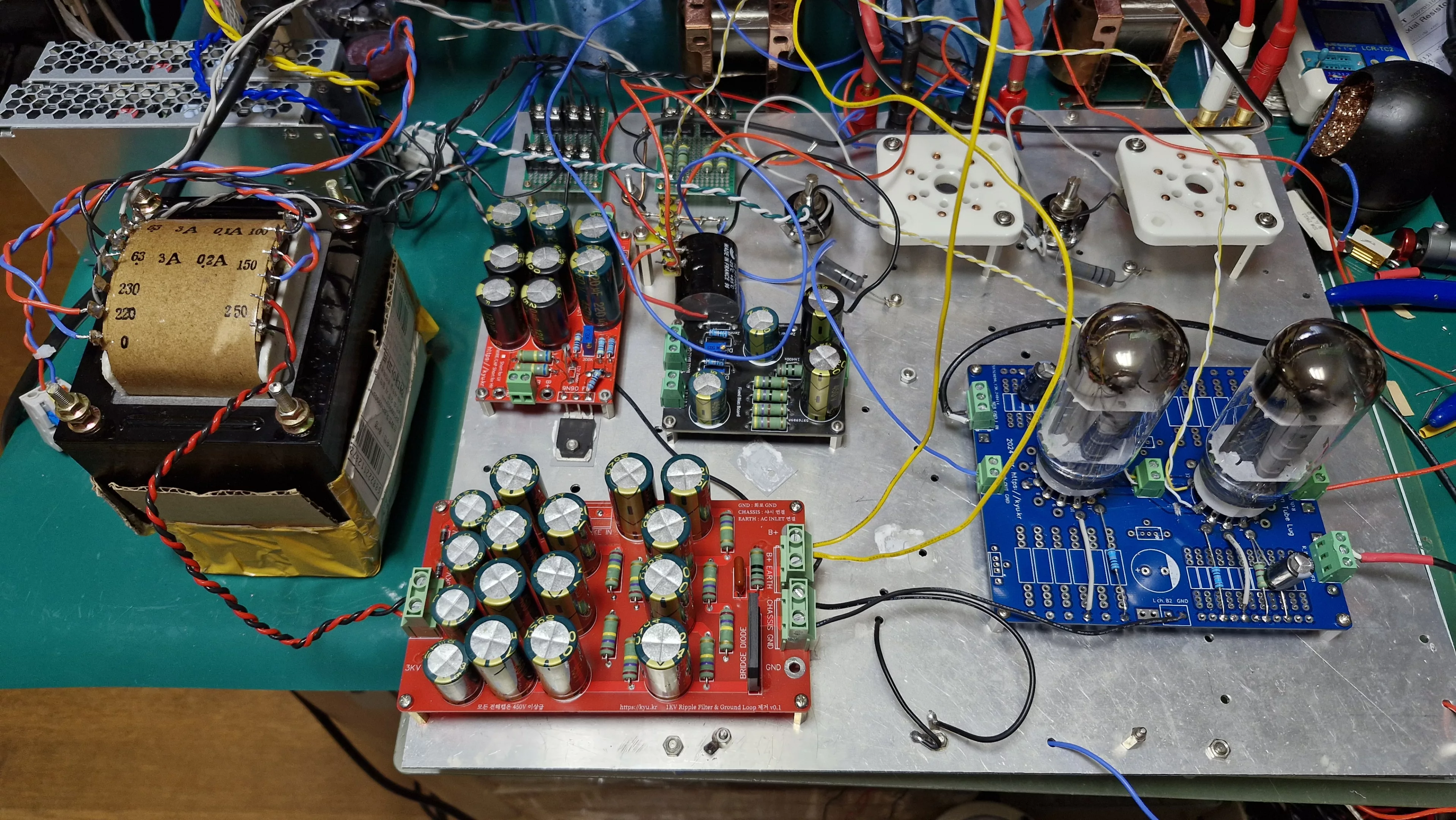

이번에 진공관 앰프 B+ 전압에 3배압 정류를 하면 어떨까 하여 PCB를 만들어봤는데 단순히 450V 내압 전해를 4개 직렬로 붙인 것입니다. 아래 사진의 큰 빨간색 보드인데 250V 2차 출력을 넣으면 약 1KV가 나오는 것을 확인했습니다.

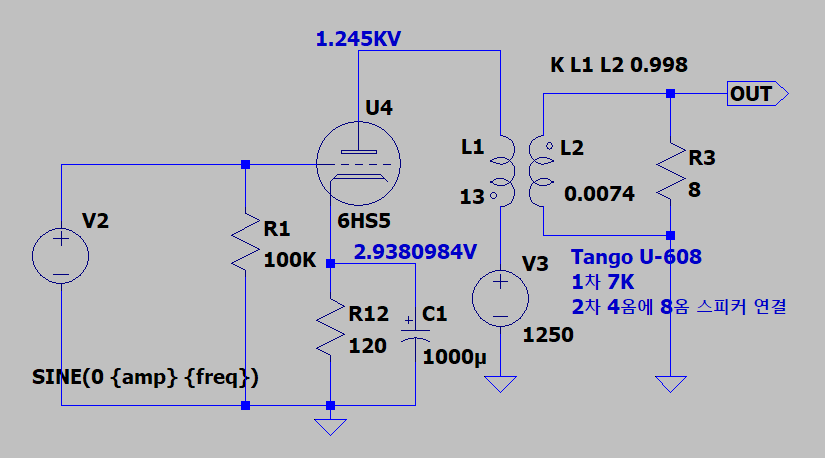

위 사진에서 파란색 보드가 6HS5 보드입니다. 채널당 1/2W 저항 두 개와 1000uF 바이패스 캡 하나만 들어가고 끝입니다. 회로도는 아래와 같이 별게 없습니다. (Blueglow는 안 보입니다 ㅠ)

350V 2차 전원 트랜스를 구해서 1250V B전압을 맞췄습니다.

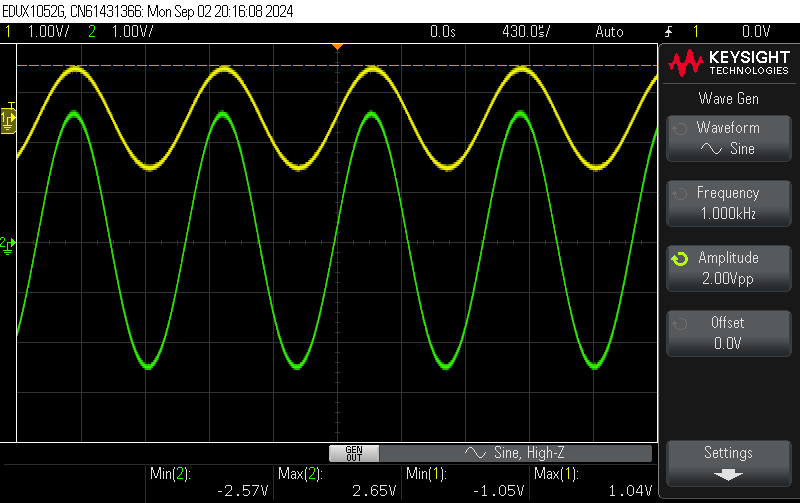

거창한 B 전압이지만 겨우 2.6배 정도의 게인입니다.

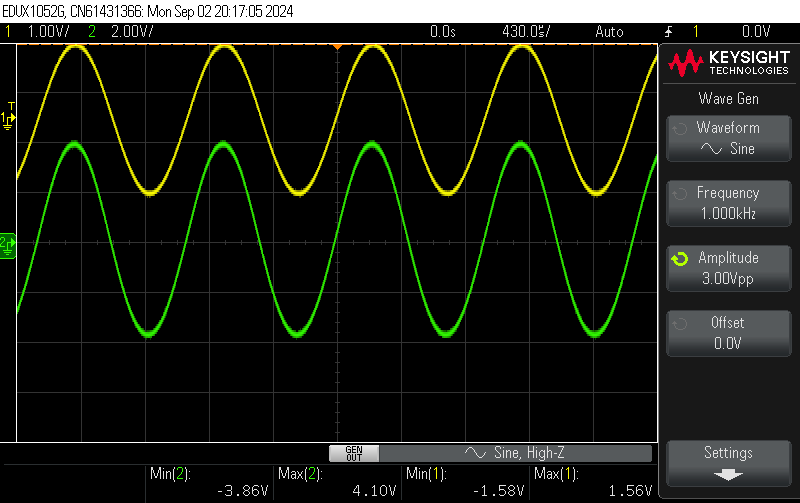

약 1W 출력은 입력을 3Vpp나 줘야 합니다만, 프리 앰프가 있다면 문제되지 않습니다.

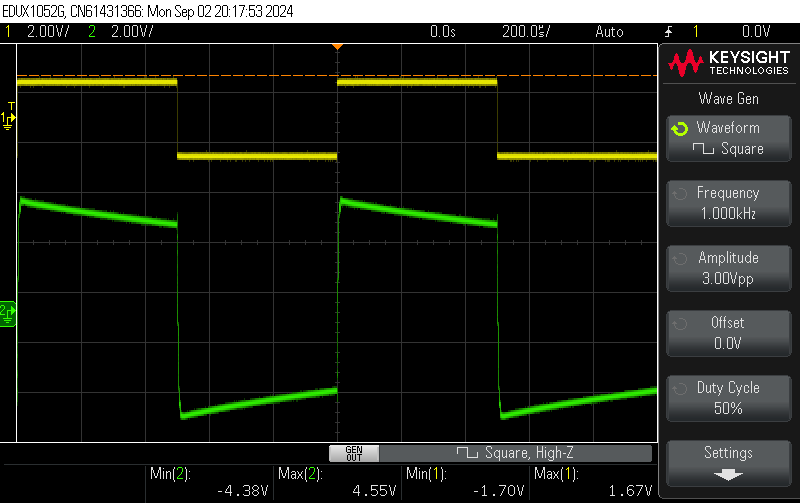

들어간 회로가 없으니 이정도 방형파는 당연하겠습니다.

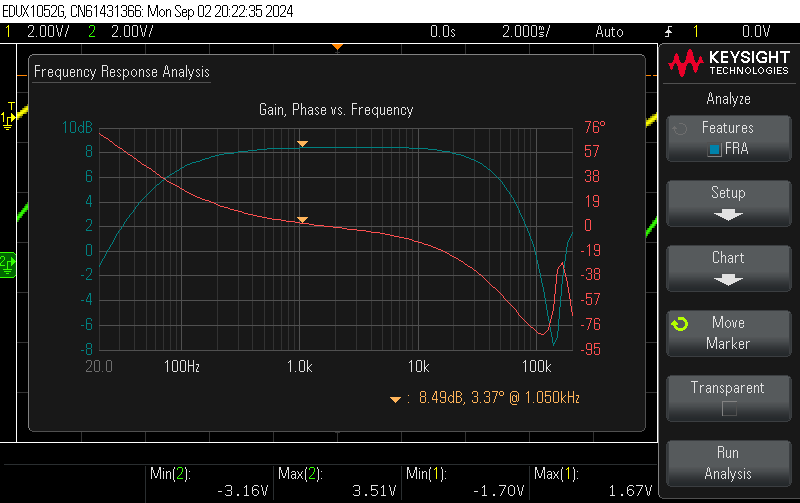

양 끝단에서는 그리 인상적이진 않습니다.

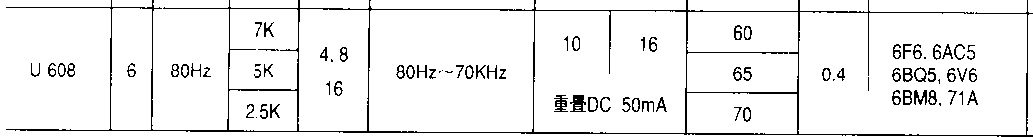

참고로 사용된 탱고 U-608의 사양입니다. -2dB 떨어지는 곳이 80Hz와 70KHz라는 의미입니다. 80Hz쪽은 위의 FFT에서 맞게 나온 것 같고 고역쪽은 위상이 크게 변하면서 약 45KHz에서 2dB 이상 벌어지고 있습니다.

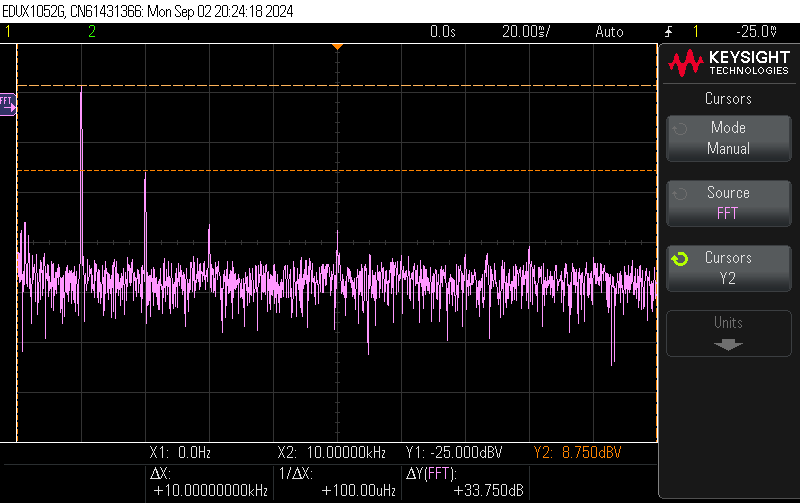

FFT는 2차 배음이 꽤 나옵니다. 그래서인지 소리가 은근히 매력있습니다.

홍건영
