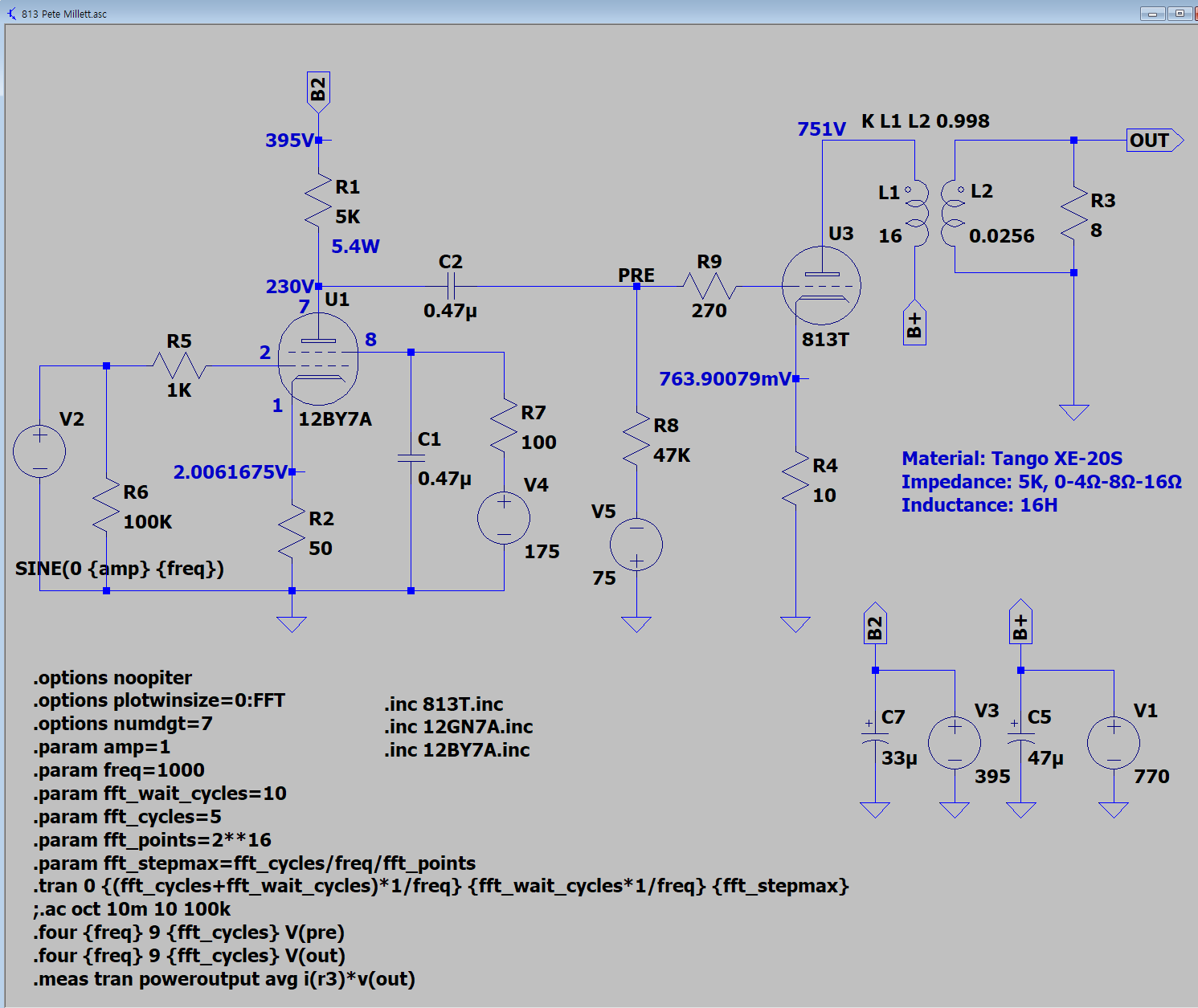

얼마 전 뜻하지 않게 813을 여러 개 앰만사에서 구입하게 되어서 테스트를 한 번 해봤습니다. 적용한 회로는 Pete Millett씨의 회로도입니다.
문제는 12HG7/12GN7이 없는 것인데 12BY7으로 대체할 수 있을 것 같아 시정수를 살짝 바꿨습니다.
탱고 XE-20S 5K가 있었으면 좋았겠으나 사용한 것은 싸구려 알리 OPT입니다 ㅡ.ㅡ
히터용 12V SMPS에서 가변저항을 돌려서 10V를 공급합니다. 813이 두 개이기 때문에 SMPS도 2개를 썼습니다. 왼쪽의 큰 전원트랜스는 B+와 음전압을 공급하고 작은 전원트랜스는 B2를 공급합니다.
왼쪽 위의 빨간 보드는 2차 160V를 배전압 정류해서 B2 400V를 얻고 오른쪽 검은 보드는 바이어스 음전압 -75V를 얻습니다. 아래 큰 빨간 보드는 2차 250V를 3배전압 정류해서 800V를 얻으려고 했으나 감압되고 770V 밖에 안 나오네요. 큰 빨간 보드의 오른쪽 부분은 그라운드 루프 브레이커를 내장해 보았습니다.
초단 보드입니다. A1 드라이브라 매우 간단합니다. 12BY7을 그냥 5결로 사용합니다.

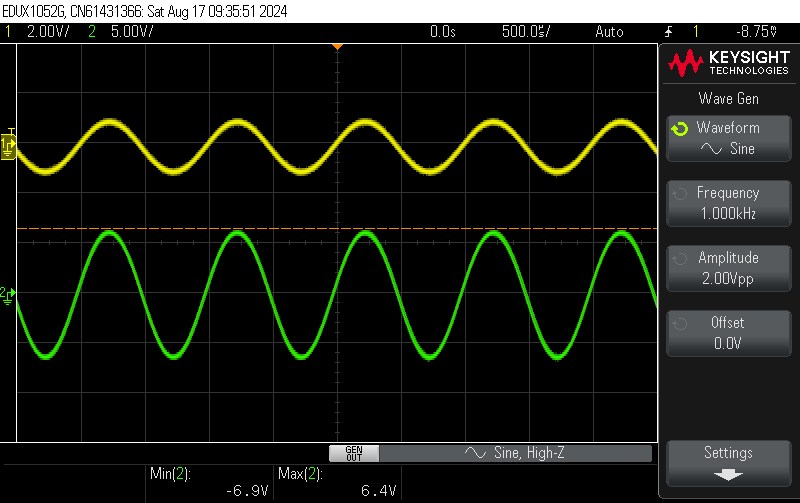

약 6배 정도 증폭되는 평범한 앰프입니다.

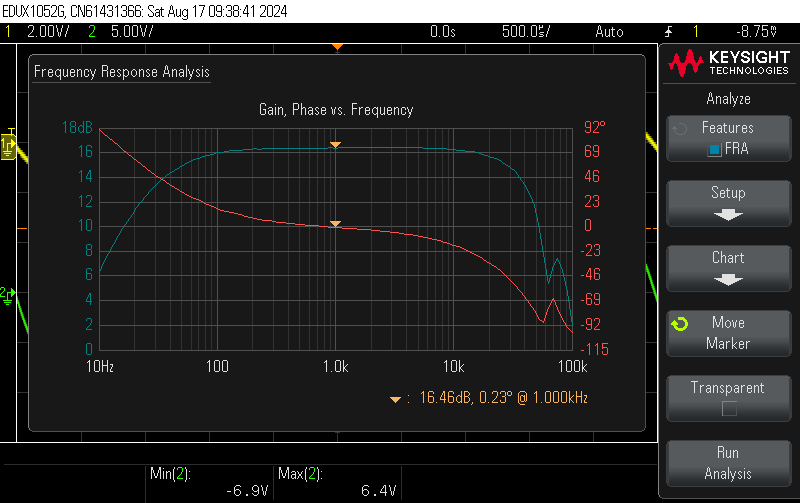

FRA는 여러 번 보여드린, 좋지 않은 알리 저가형 5K OPT의 FRA입니다.

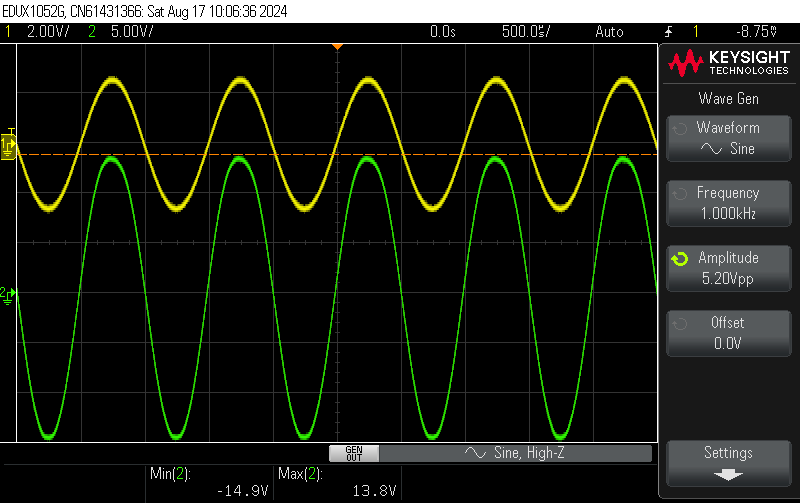

클리핑 생기기 직전 5.2Vpp에서 28.7Vpp 정도 측정됩니다. 14.5V peak로 치면 약 13W 정도 되겠네요.
소리는 다 거기서 거기입니다. ㅎ
