OTP 테스트

8K 첫버전

8옴 더미 저항을 2차의 8옴 탭에 연결했을 때. 이 때는 OPT를 8K옴으로 사용하는 경우임. 최대 8.3dB, 10KHz 5.0dB, 20KHz 0.5dB

8옴 더미 저항을 2차의 4옴 탭에 연결했을 때 이 때는 OPT를 16K옴으로 사용하는 경우임. 최대 8.2dB, 10K 2.95dB, 20K -2.6dB

8K 덜 감은 버전

8옴 더미 저항을 2차의 8옴 탭에 연결했을 때. 최대 8.5dB, 10KHz 5.28dB, 20KHz 1.52dB

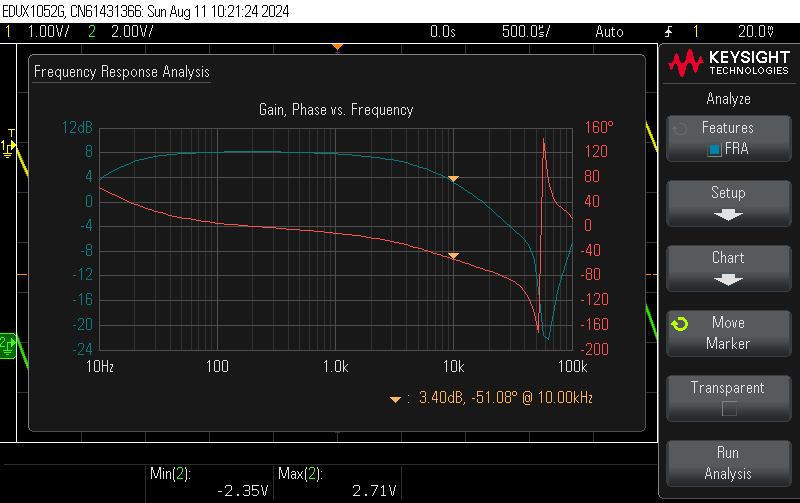

8옴 더미 저항을 2차의 4옴 탭에 연결했을 때. 최대 8.3dB, 10KHz 3.4dB, 20KHz -1.13dB

6K 테스트 버전

8옴 더미 저항을 2차의 8옴 탭에 연결했을 때. 최대 8.2dB, 10KHz 6.7dB, 20KHz 4.2dB

8옴 더미 저항을 2차의 4옴 탭에 연결했을 때. 12K OPT처럼 사용 시. 최대 8.65dB, 10KHz 5.9dB, 20KHz 2.0dB

탱고 U-608에서 1차 7K, 2차 4옴 연결시. 10KHz의 경우 감쇄가 없고 20KH도 1dB 미만의 감쇄. -3dB 감쇄 지점은 49.10KHz.
