Compactron 관들을 보다가 VinylSavor에서 6HS5라는 관을 보고 2개 구입해두었습니다. 뮤가 300이나 되는 특이한 관인데요, 사진에 blueglow가 생기는 것을 보고 1200V를 어떻게 공급하지?라는 걱정은 접어 두고 구입했습니다. 링크는 아래와 같습니다.
https://vinylsavor.blogspot.com/2011/07/tube-of-month-6hs5.html
이번에 진공관 앰프 B+ 전압에 3배압 정류를 하면 어떨까 하여 PCB를 만들어봤는데 단순히 450V 내압 전해를 4개 직렬로 붙인 것입니다. 아래 사진의 큰 빨간색 보드인데 250V 2차 출력을 넣으면 약 1KV가 나오는 것을 확인했습니다.

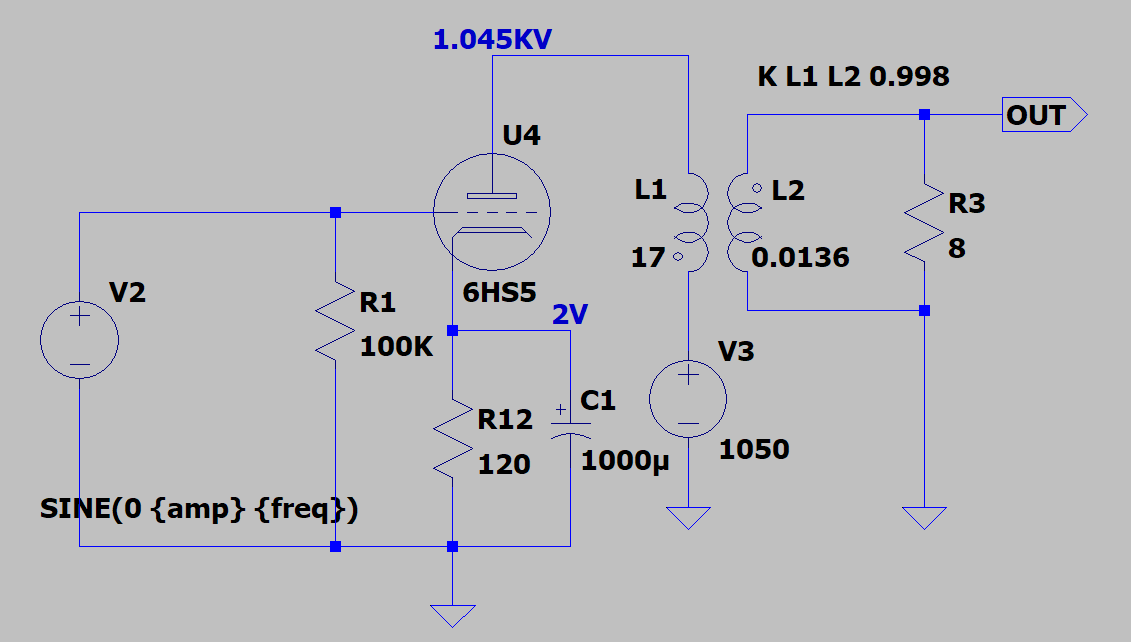

위 사진에서 파란색 보드가 6HS5 보드입니다. 채널당 1/2W 저항 두 개와 1000uF 바이패스 캡 하나만 들어가고 끝입니다. 회로도는 아래와 같이 별게 없습니다.

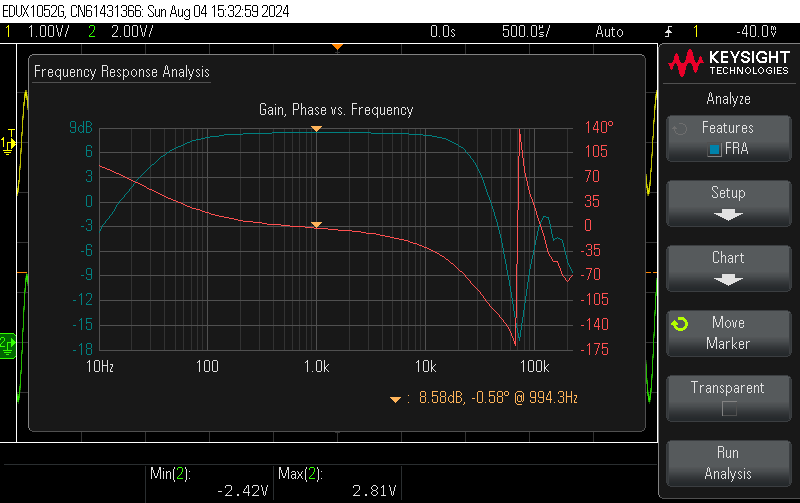

문제는 10K 이상의 OPT가 필요한데 적당한게 없어서 알리 5K OPT에서 2차 4옴에 8옴 스피커를 연결했습니다. 이 5K OPT가 FRA가 좋지 않은 놈인데요, 아래에서 위 6HS5 SE의 FRA를 찍어보니 OPT의 FRA가 그대로 보입니다.
약 초단 없이 약 2.5배 정도 게인을 가지는 SE가 만들어졌습니다.

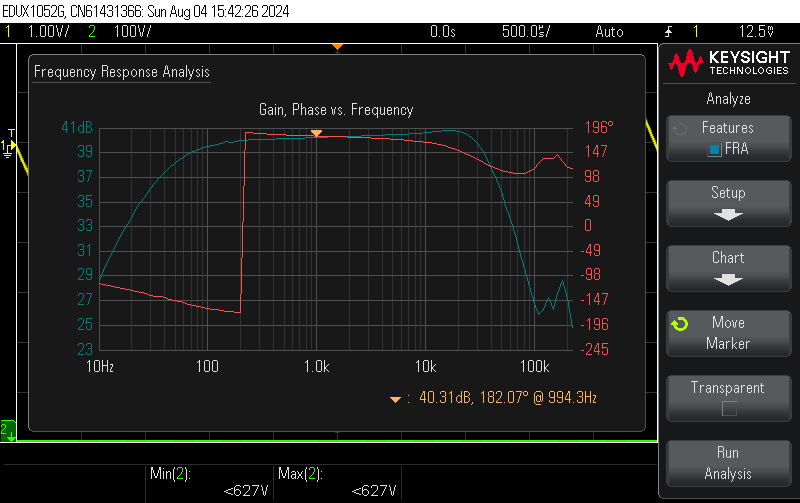

100:1 프로브로 플레이트에서 FRA를 보면 OPT의 1차에 연결되어 있기 때문에 거의 비슷한 모양이 나오는 것 같습니다. 저역 실종이죠.

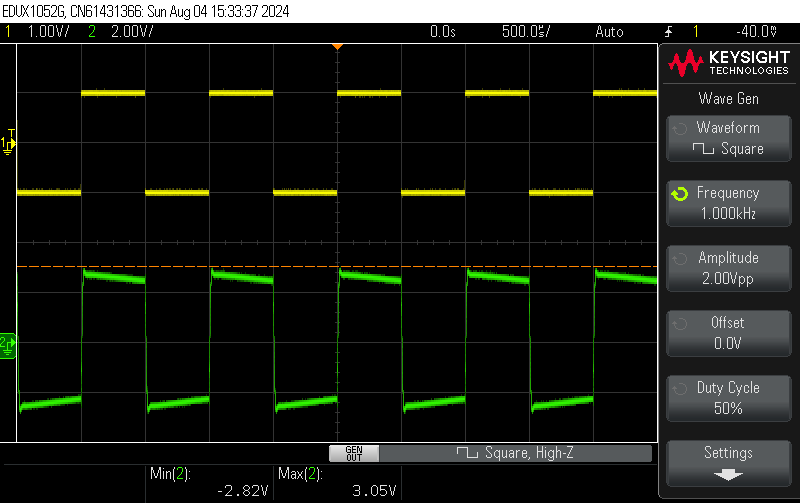

방형파 특성은 마치 프리앰프의 특성을 보는 것 같습니다.

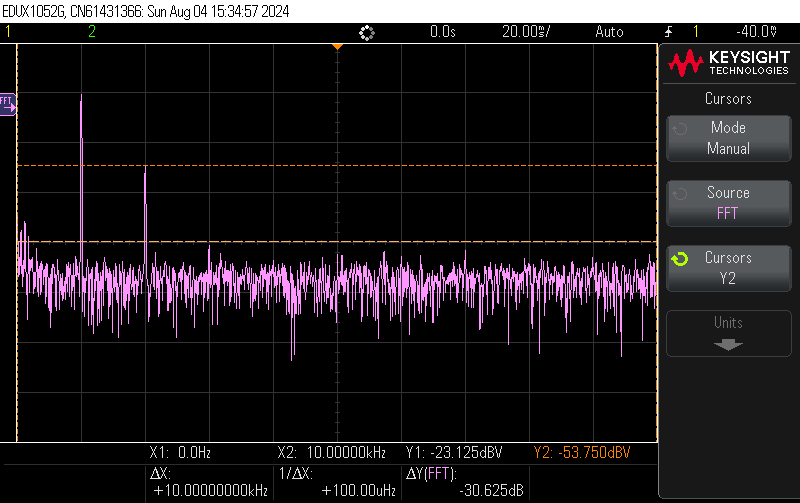

꽤 큰 2차 배음이 만들어지네요.
