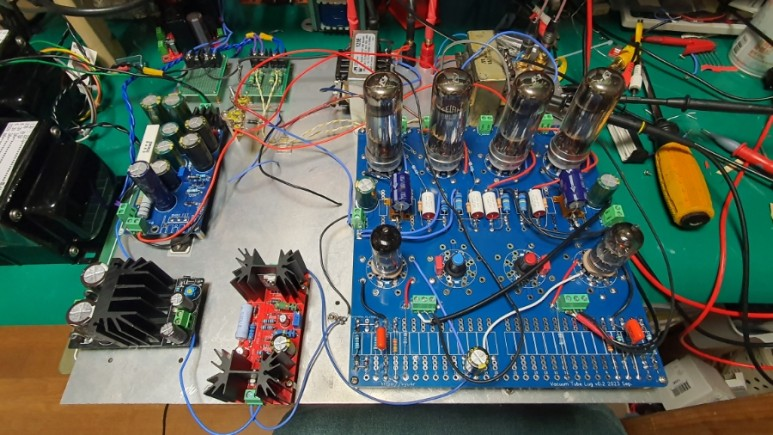

안 써본 관이 계속 쌓여서 소리만 나오게 해봤습니다
ECF80의 5극관이 5결 초단이고 3극관이 위상반전단입니다. EBL21은 고정바이어스로 하려다가 오늘 내로 소리를 못 들을 것 같아서 셀프로 대강 했습니다.
모두 교류 점화고 ecf80의 g2에는 빨간색 레귤레이터 보드로 105볼트를 공급합니다. 100K 가변저항으로 PP 드라이브 신호의 균형을 맞추는 회로를 따라 해봤습니다. 아래 회로의 EL84를 제외한 부분입니다.

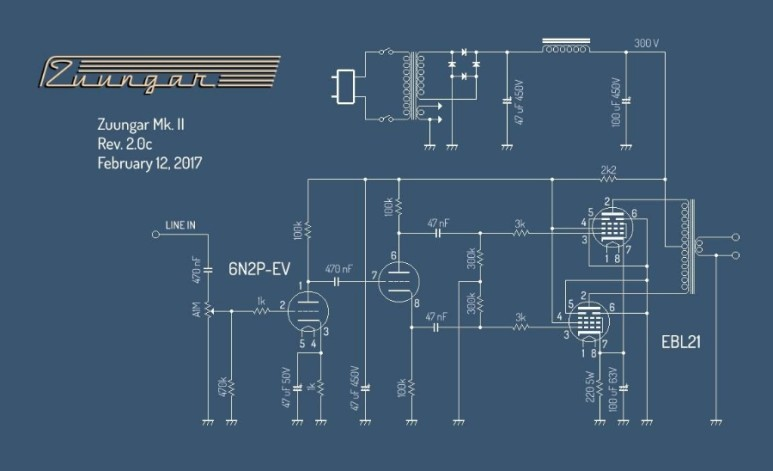

EBL21은 원래 아래 회로로 해볼까 했는데 6n2p를 쓰는게 일단 마음에 안 들어서 앞단은 위의 회로를 채용했습니다. 출력단은 아래에서 가져오구요.
지난번에 뮬라드북 앰프에서 EF86을 처음 써봤을 때도 그랬는데 전원을 넣으면 방구소리가 전쟁 터진 것처럼 나옵니다. 대책이 필요합니다.
겨우 소리만 나오게 한 상태이지만 엄민형님 말씀처럼 좋은 관인 것 같아 보입니다. 녹음을 해보려 했는데 Luxkit 프리 셀렉터가 말썽인가 봅니다. 왼쪽 소리가 이상해져서 중단했네요. AUX1만 잘 닦이고 AUX2는 더 닦아야 하나 봅니다.
