CS3310 측정

심심해서 측정을 조금 해봤습니다.

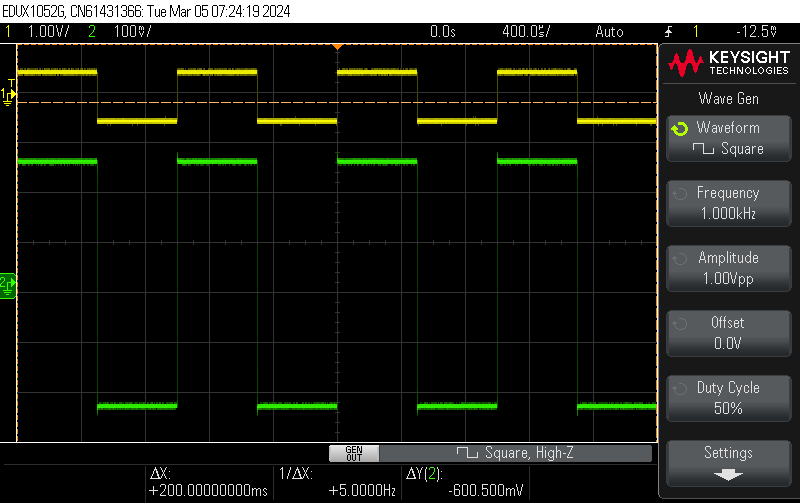

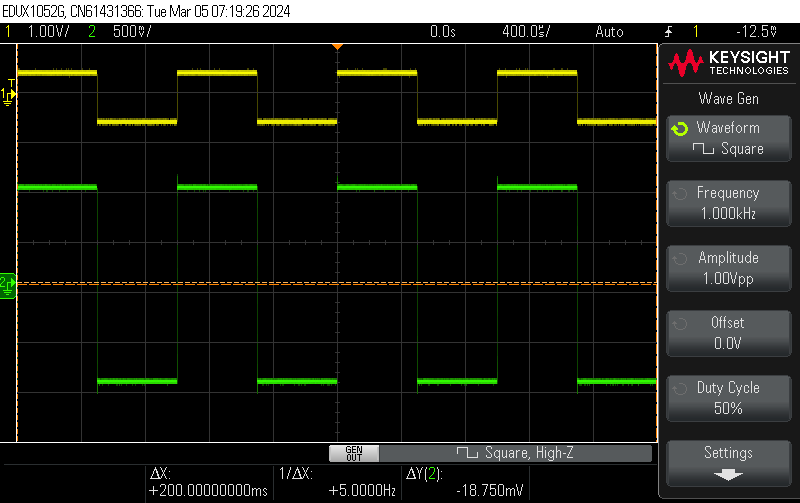

Gain 0dB 볼륨 위치에서 1KHz 파형입니다. 언더슛, 오버슛 조금 있는 것을 제외하면 파형 잘 나옵니다.

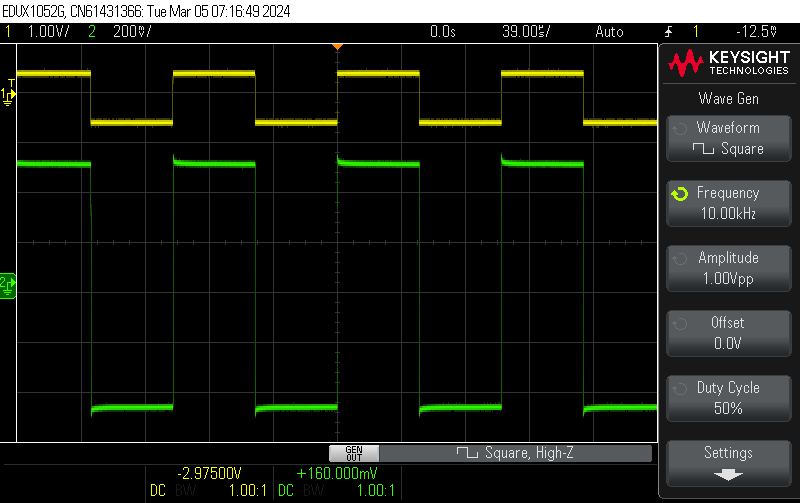

10KHz는 언더슛, 오버슛 조금 커지구요

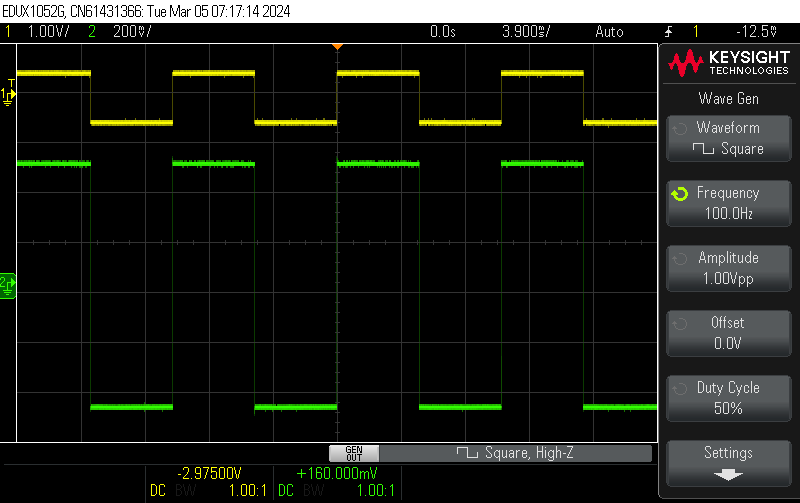

100Hz에서는 작아집니다

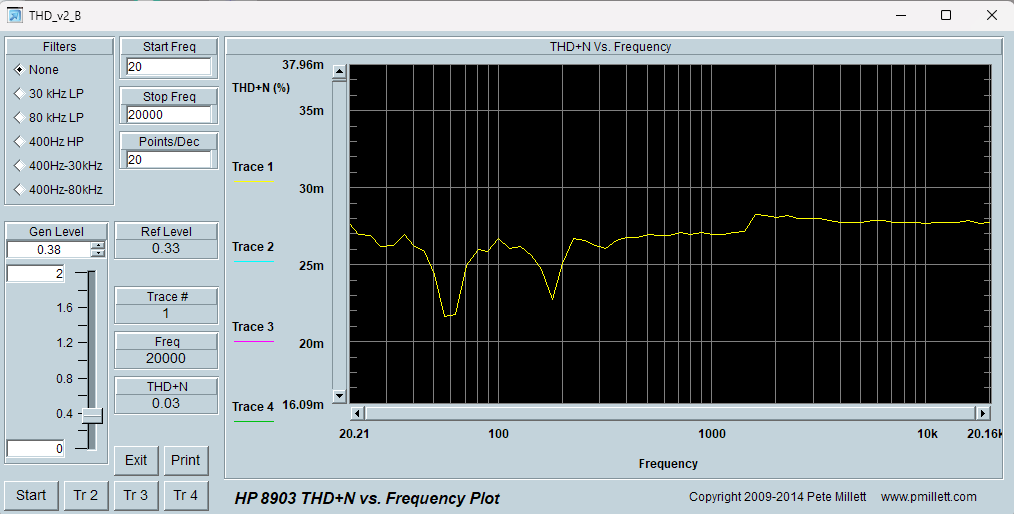

THD+N은 0.03% 이하입니다.

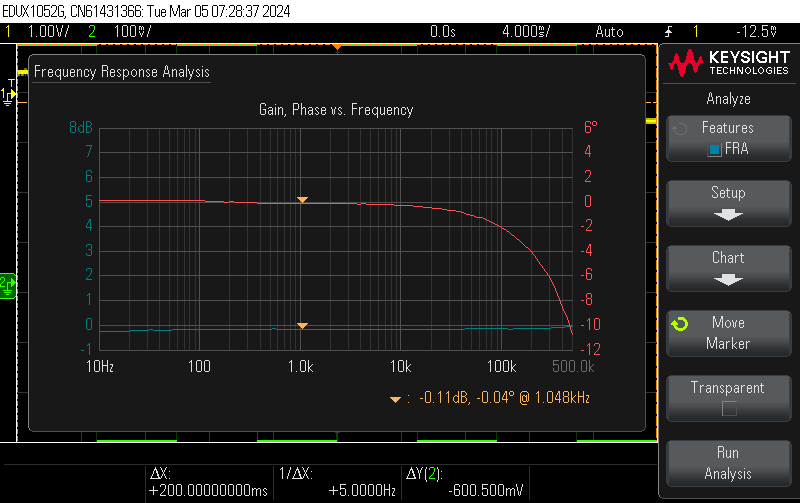

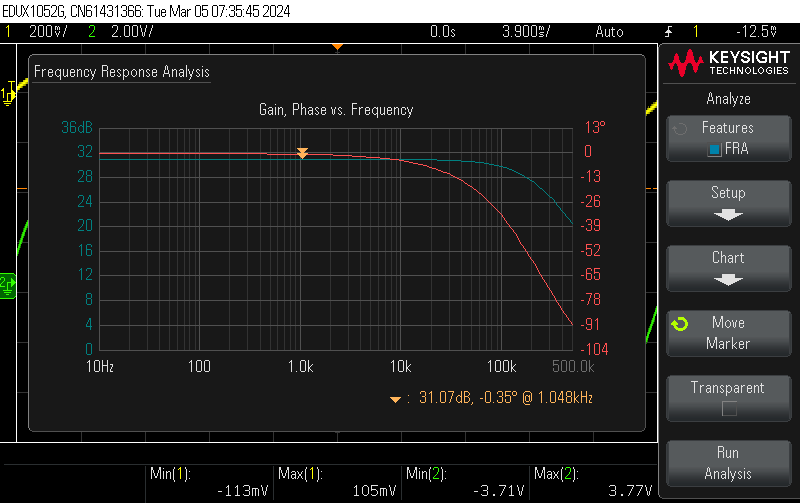

FRA는 위와 같습니다. 볼륨 위치를 0dB로 했을 때 게인은 500KHz까지 반듯합니다.

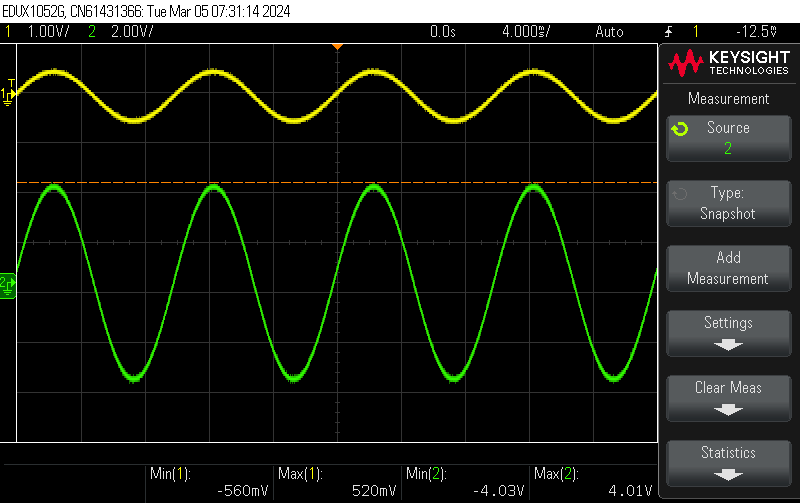

+6dB 볼륨 위치에서도 파형은 크게 다르지 않습니다.

+6dB로 게인을 주면 THD+N이 오히려 0.02% 수준으로 낮아집니다.

-6dB 볼륨 위치에서도 파형은 크게 다르지 않습니다.

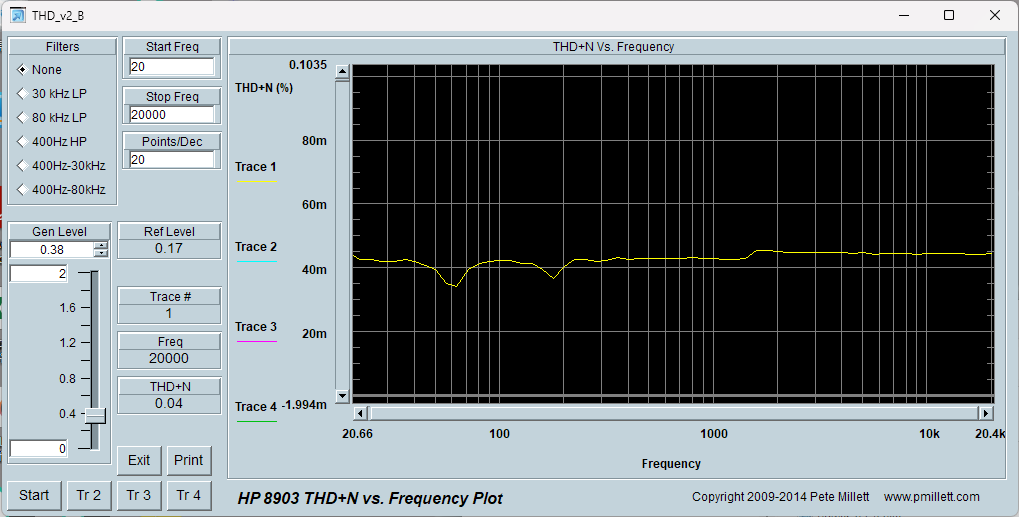

-6dB에서 THD+N이 가장 큽니다. 0.04% 수준.

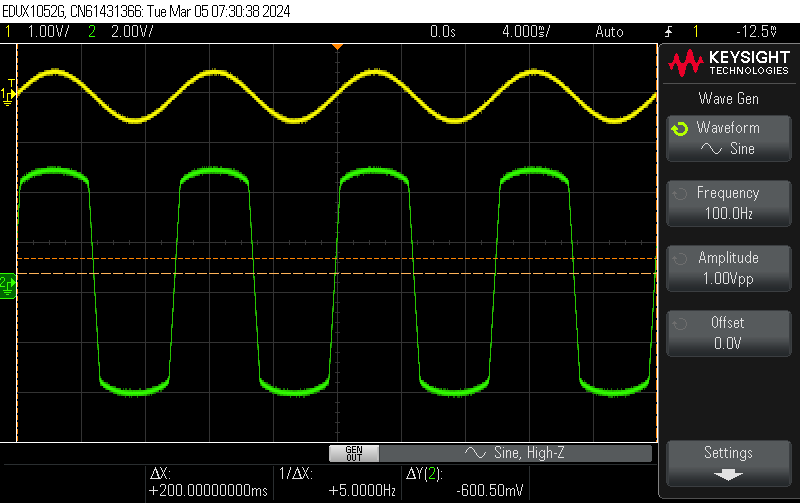

볼륨 조정이 +31.5dB까지인데 1Vpp 입력에서는 위와 같이 감당이 안됩니다.

1Vpp 입력에서 볼륨을 계속 줄이면 7배 증폭 정도까지만 파형이 깨끗합니다

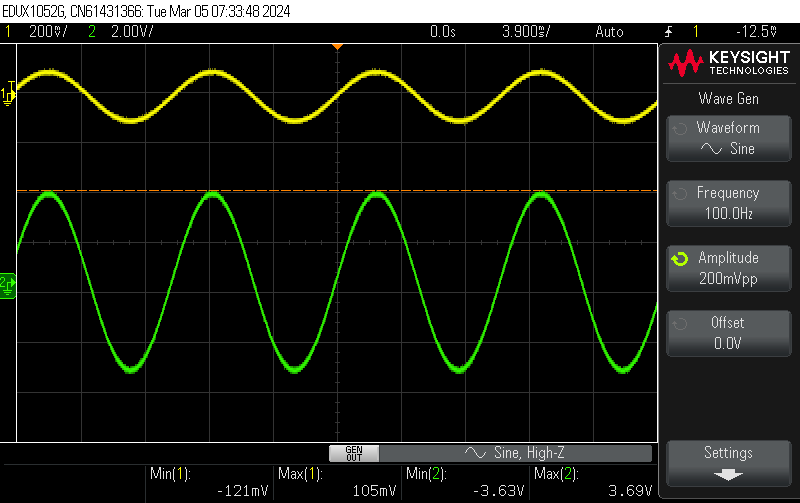

31.5dB를 full로 쓰려면 0.2Vpp까지 입력을 작게 해야 합니다.

31dB 증폭은 약 70KHz까지 반듯합니다. 0dB 볼륨에서 -10도까지만 떨어지던 위상이 -90%까지 떨어지는 차이도 보입니다.

노이즈 없고 소리 깨끗한데… 제대로 만들어지지 않아서 화이트 노이즈 만땅인 27관 자이레이터 프리가 소리가 더 좋습니다.
