QUAD 2 시뮬레이션

우연히 Quad 2의 OPT 모델을 김모 원장님으로부터 얻게 되어서 보니 평소에 그렇게 찾던 KNF 권선이 있는 모델이었습니다. 그래서 시뮬을 돌려봤습니다.

결론부터 말하면 그리 잘 돌지 않습니다. 그래서 정상적으로 돌아서 나온 결과로 보이는 것도 의심스럽습니다. 아무튼 이런 결과가 나왔습니다.

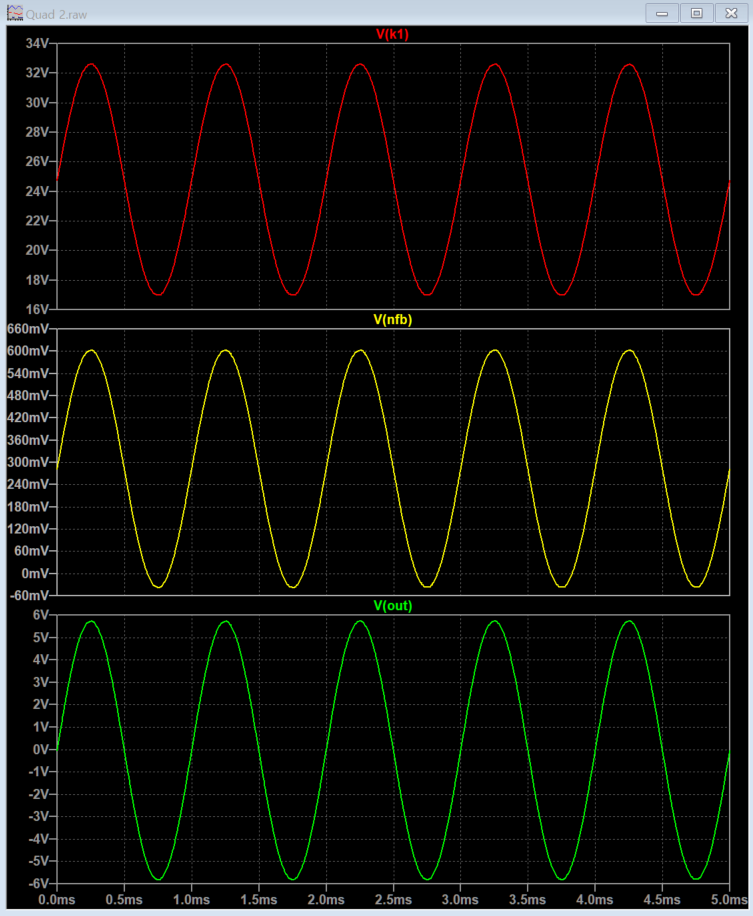

V(K1)이 KNF 권선의 출력이고 V(nfb)는 일반 NFB 라인입니다. 원래 회로도에는 470옴으로 되어 있는데 너무 피드백을 많이 거는 것 같습니다.

아무튼 옛날 스타일의 KNF 권선이 있는 OPT라서 한 번 만들어보기는 어려울 듯 합니다. 파일이 필요하신 분은 아래에서 가져가세요.
