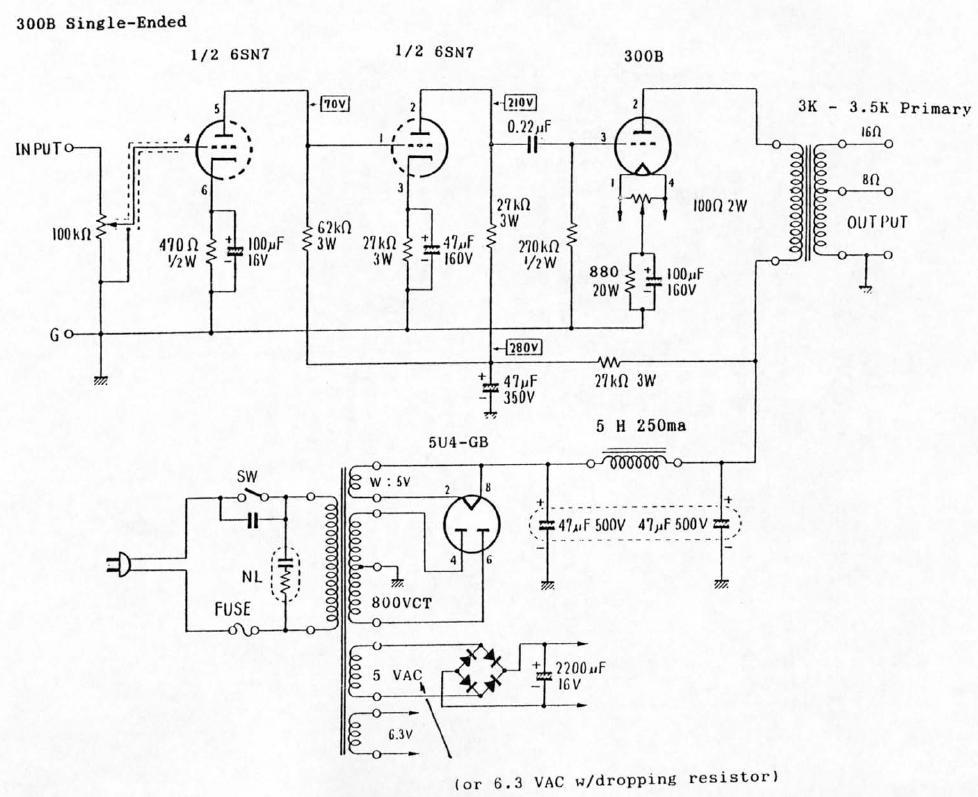

만들어본 회로는 이렇습니다. Valve’s World라고 적혀 있습니다
Sun Audio 회로도를 검색해보면 여러 개가 나오는데 그 중 하나는 이렇고 위의 것과 거의 유사한데 시정수는 좀 다릅니다. 아래 회로는 NFB를 걸지 않았네요.
아무튼 만들어본 것은 처음 회로입니다.

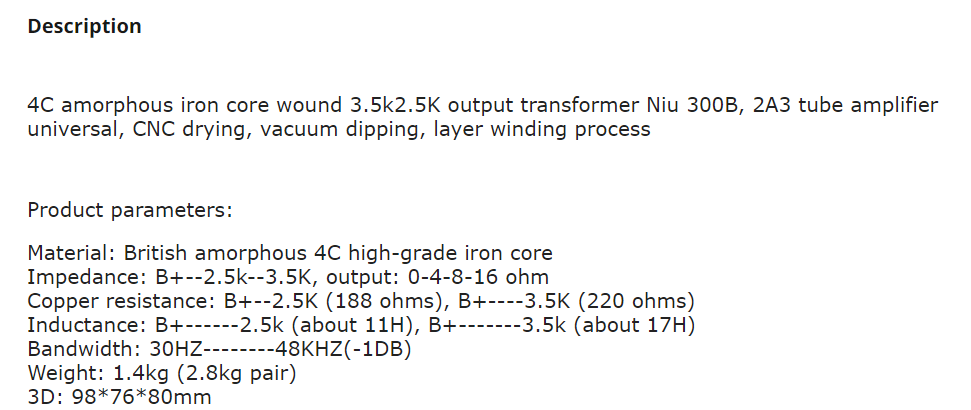

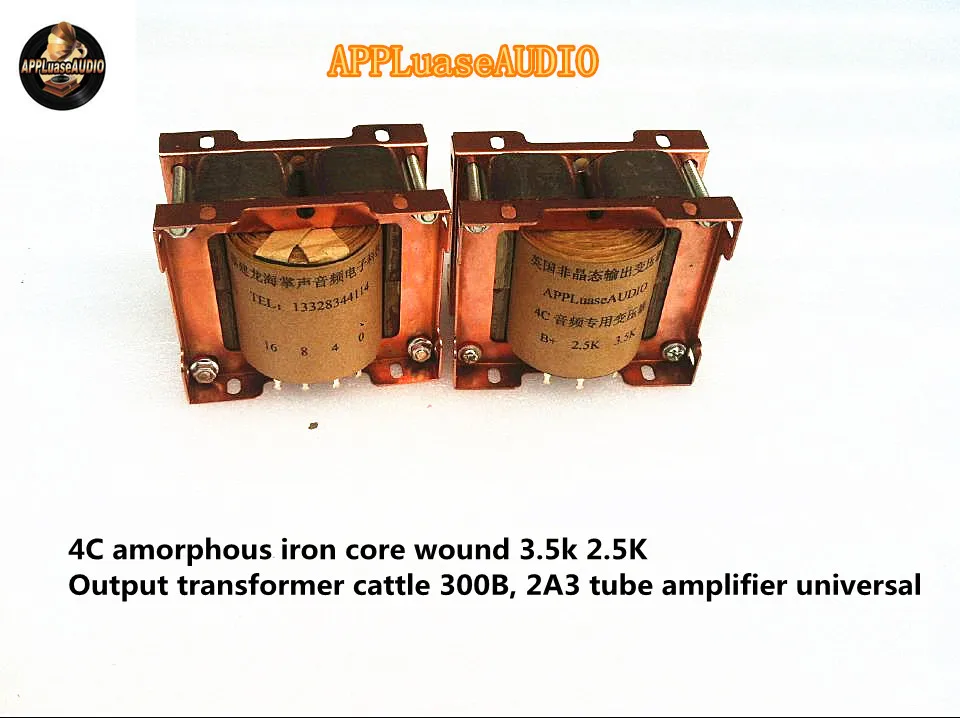

테스트만 할 것이라서 알리에서 저렴한 OTP를 구입해서 사용했습니다.

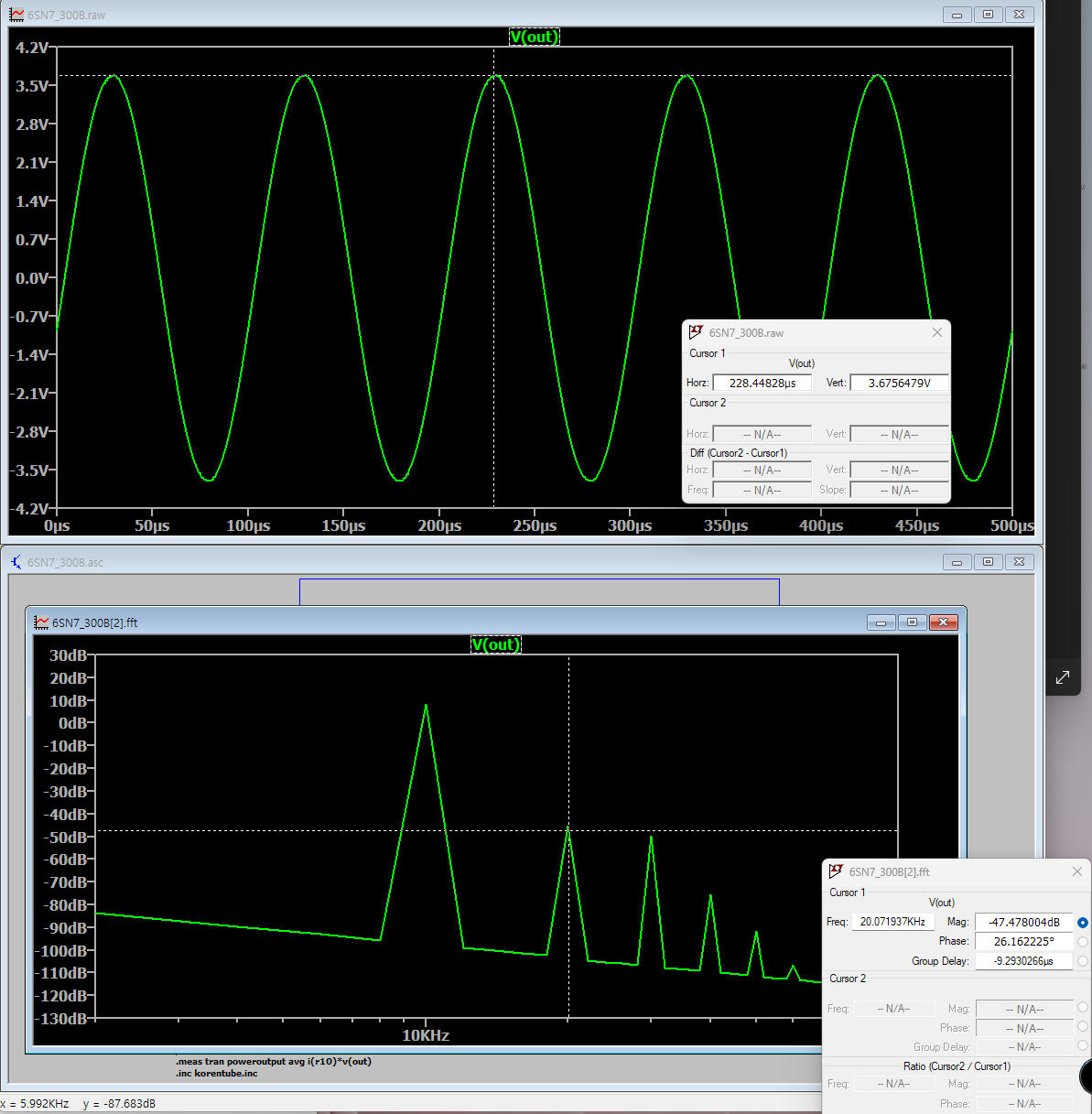

위의 17H와 220옴을 넣고 시뮬해보면 이런 결과가 나옵니다. 0.42Vpp에서 1W 가깝게 출력이 나오고 2차 배음은 -47dB 정도입니다. 1KHz에서 THD+N은 0.18%. 원 회로에서는 NFB 저항이 3.9K인데 2.5K를 썼습니다. -3dB 정도 피드백이 걸립니다.
실제 측정을 해보니 출력은 조금 더 나왔습니다.

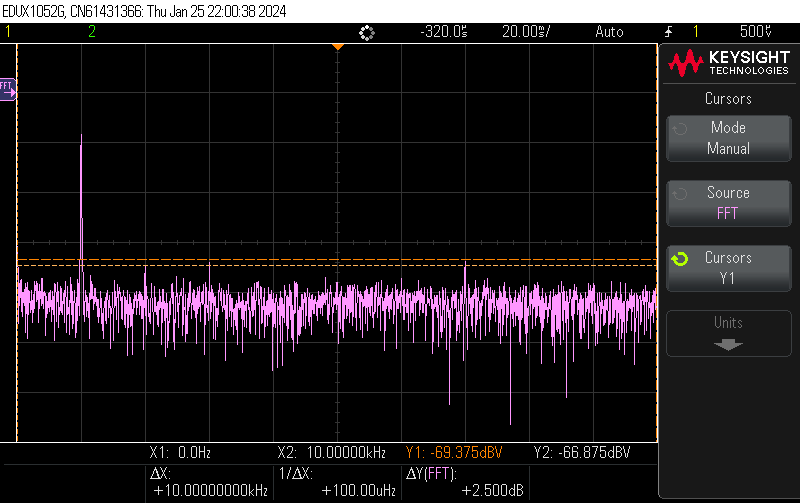

FFT는 -70dB 가까이 측정되어서 꽤 큰 차이를 보입니다.

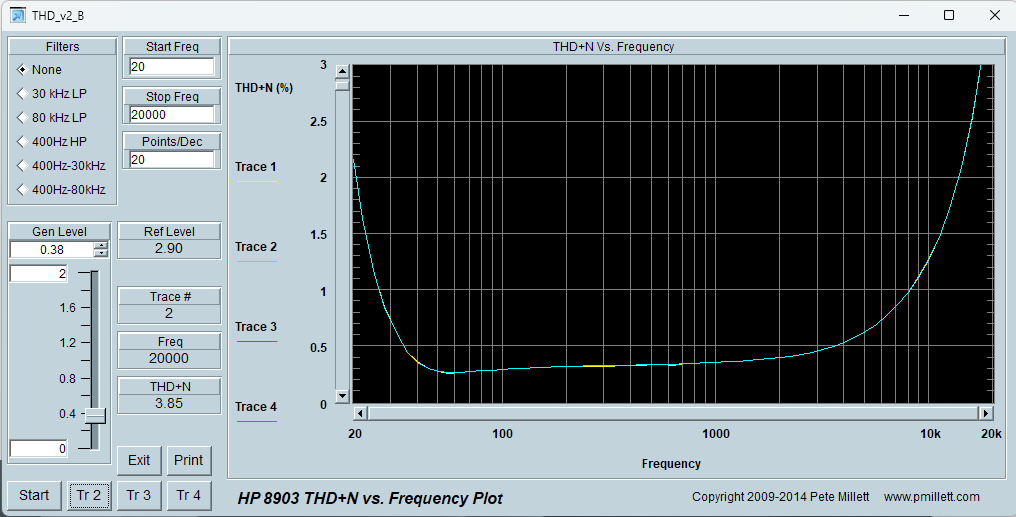

THD+N은 0.3% 정도 측정되어 시뮬보다 좀 더 나왔습니다. 고역으로 갈수록 THD+N이 커지는데 시뮬에서도 이런 경향은 보이지만 역시 시뮬보다는 크게 증가하고 있네요.
무왜출력은 Vpp 1.1V 정도에서 5W 정도 됩니다.

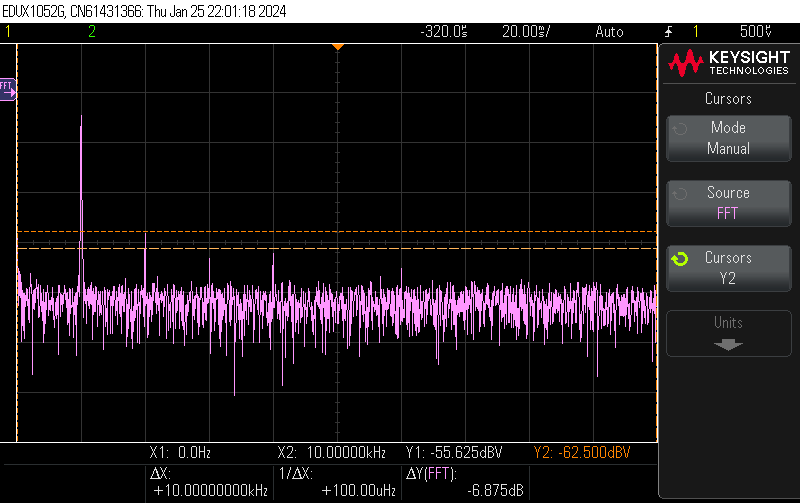

이 때 배음도 크게 증가하지는 않았습니다. 소리를 들어봐도 배음이 풍부한 소리는 아니고 단정, 깔끔한 편입니다.

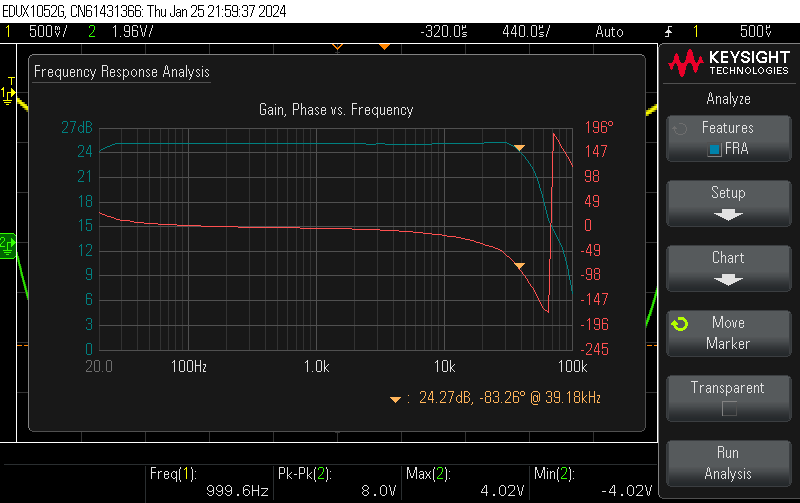

알리 트랜스치고는 평탄한 응답 특성이라고 여겨집니다. 스펙에 30Hz~48KHz (-1dB)라고 적혀 있는데 어느 정도 인정하겠습니다.

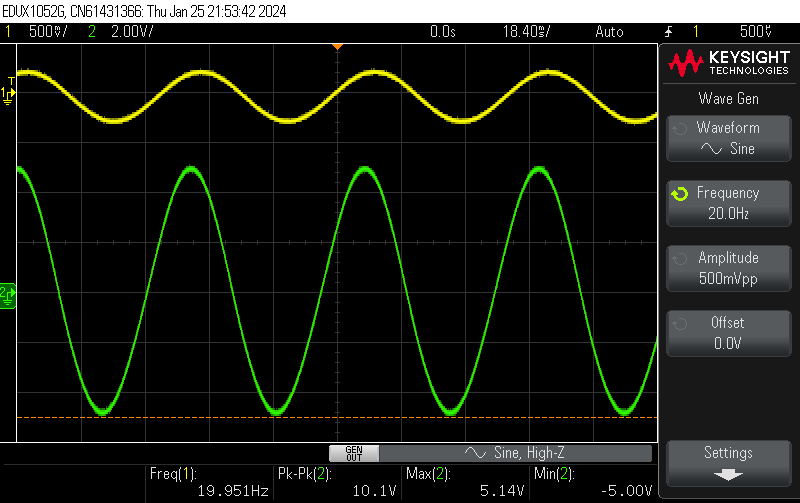

500mVpp 입력까지는 정현파가 괜찮아 보이는데 더 큰 입력을 주면 정현파가 삐뚤어지기 시작합니다. 하지만 눈에 확 띌 정도는 아니네요.
5W 언저리에서 THD+N은 1KHz 2.5% 정도입니다. 좀 더 나와도 될텐데 어쩌면 설계가 깨끗한 소리를 의도했을까요?
2A3 회로를 꾸며서 OPT의 2.5K 탭도 테스트해봐야 되겠습니다.
