Partridge 941 승압 스펙
내가 만든 C22 phono, pre가 아래 스펙과 같을 리는 없지만 C22 스펙. MM phono input impedance는 47K, MM input sensitivity는 4.5mV.

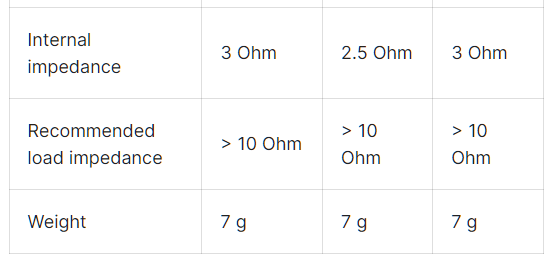

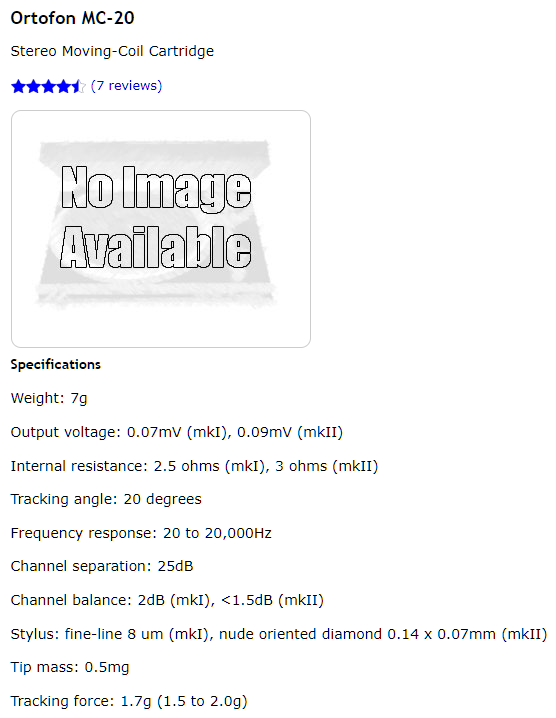

Ortofon MC20 스펙
MC10/20/30 종류는 모두 추천 임피던스가 10옴 이상으로만 나와 있네요

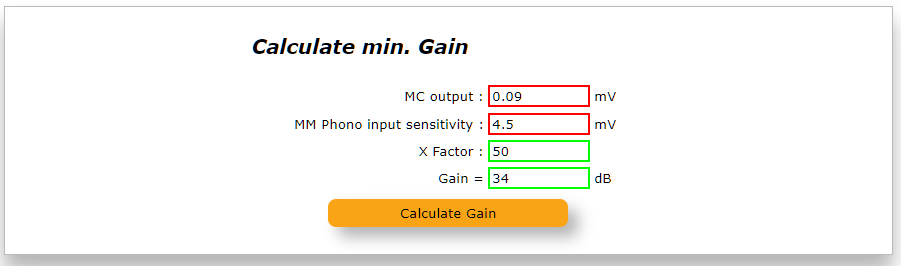

http://www.mh-audio.nl/Calculators/StepUpTransformer.html 에서 각종 계산을 해봅니다. 위에서 오토폰 MC20 mkII의 0.09mV output voltage와 C22 MM Phono의 입력 sensitivity 4.5mV를 넣으면 필요한 것은 당연히 50배, 그러니 파트리지 941의 50배가 우연히 맞아떨어집니다.

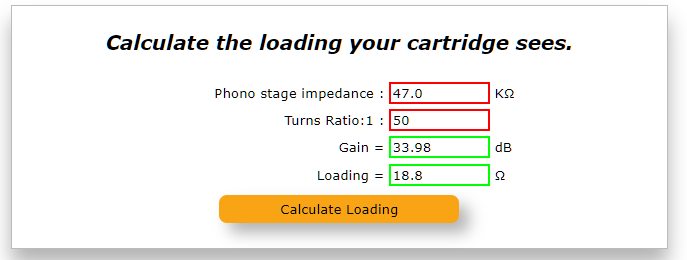

그러면 카트리지가 보는 임피던스는
18.8옴은 10옴보다 크므로 괜찮고 이 때 47K옴을 보게 되므로 별다른 조치 없이 쓰면 될 것 같습니다, 이런 결론이겠죠.

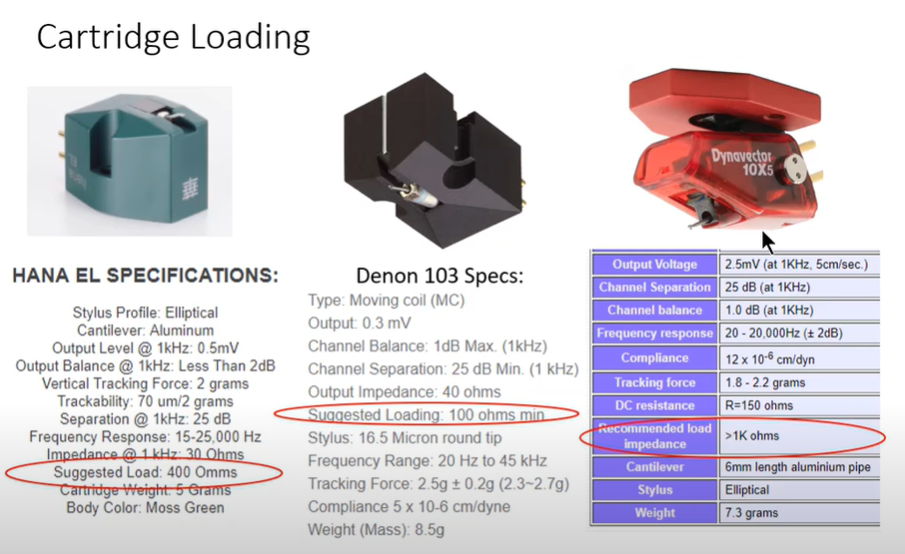

이번엔 Denon DL103LC2 카트리지 스펙
1985 : DL 103 LC / 1986 : DL 103 LC II – LCOFC copper coils, 13ohms, output 0.25mV,
spherical stylus, compliance 5cu, VTF 2.5 +/- 0.3grams – 20000 / 21000 Yen.

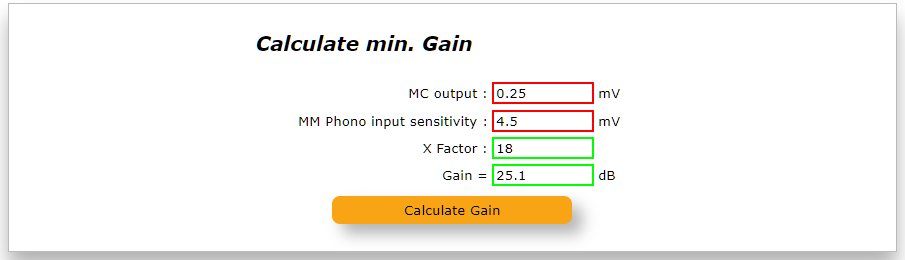

0.25mV 출력을 쓰겠습니다. 이 때 필요한 게인은 25.1dB

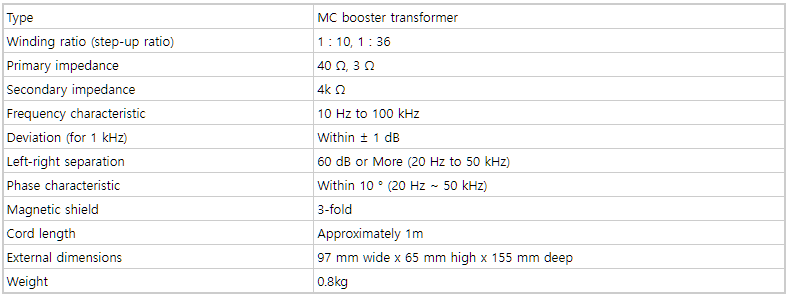

그리고 Denon AU 320 승압 스펙

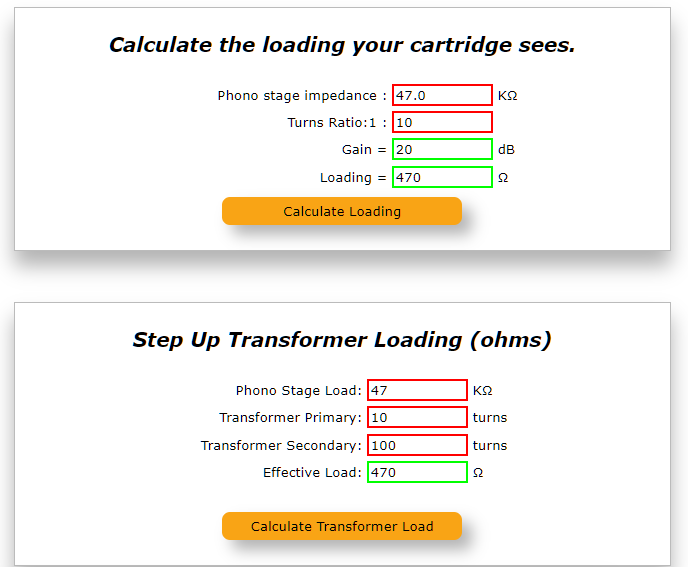

먼저 40옴을 선택할 때 얻는 10배 권선비는
이 경우에도 역시 100옴 이상인 470옴 로드에서 47K 입력 임피던스가 맞춰지므로 괜찮지 않을까 합니다.
다음으로 3옴을 선택할 때는

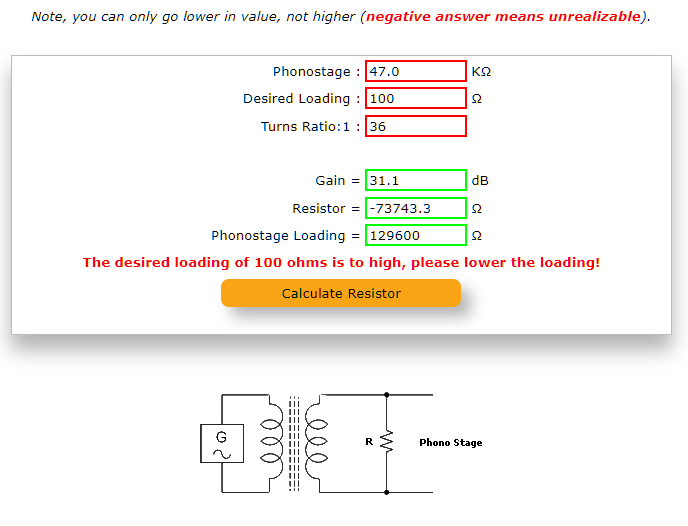

이 때는 승압트랜스가 3옴으로 설정된 경우인데 아래에서 보면 병렬로 저항을 달아 100옴 이상으로 임피던스를 높일 수는 없으므로 3옴 설정을 쓰면 안되고 40옴 설정을 써야 하나 봅니다.
오토폰 카트리지와 데논 승압 3옴을 조합하면 위에서 나오듯 카트리지가 36.3옴을 보게 되는데 10옴보다 크므로 이 경우는 가능한 조합이 되는 것 같습니다.
실사용을 하다가, 이건 왜 이렇게 소리가 작아, 이건 소리가 왜 이렇게 커 등등 해서 이미 알고 있는 적당한 조합이 숫자로 확인된 셈인데, 맞게 생각을 하고 있는지 모르겠네요
