이상한 측정결과가 나온 원인을 찾았습니다. 임시 앰프 제작 판때기에 놓고 사용하다보니 OPT 2차측 연결을 제거하지 않은 것이 원인이었습니다.
L1 연결은 제거했지만 L2와 스피커 바인딩 포스트 연결을 제거하지 않고 까먹은 것이 측정을 왜곡시켰네요. 어쩐지 이상하다 했습니다.
진공관 앰프는 OPT 보호를 위해서 더미 로드를 연결하지 않고 측정을 해본 적이 없는데 처음으로 더미 로드 저항이 있을 때와 없을 때가 (당연하지만) 다르다는 사실을 알게 되었습니다. 아래는 8옴 더미 저항이 연결된 상태에서 측정한 결과입니다.

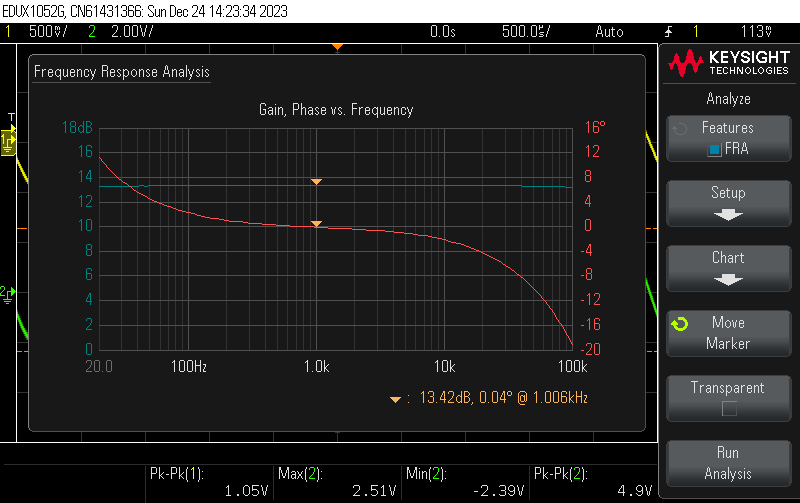

반듯한 주파수 응답을 보여줍니다.

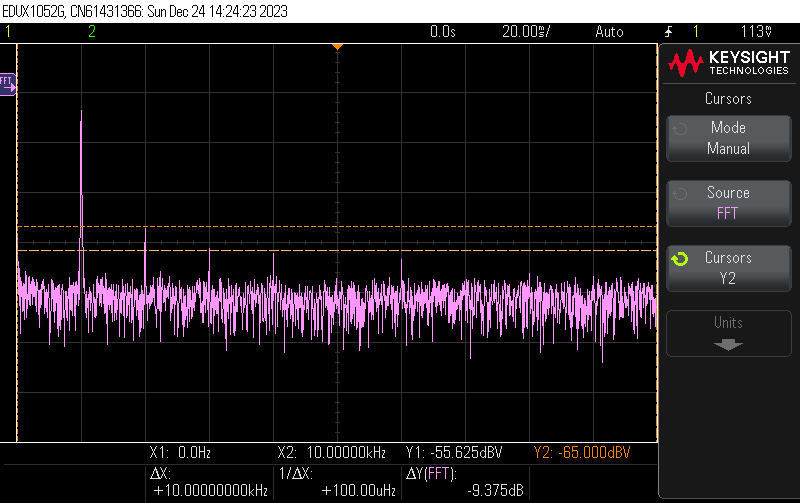

의외로 하모닉도 없지는 않은 편입니다.

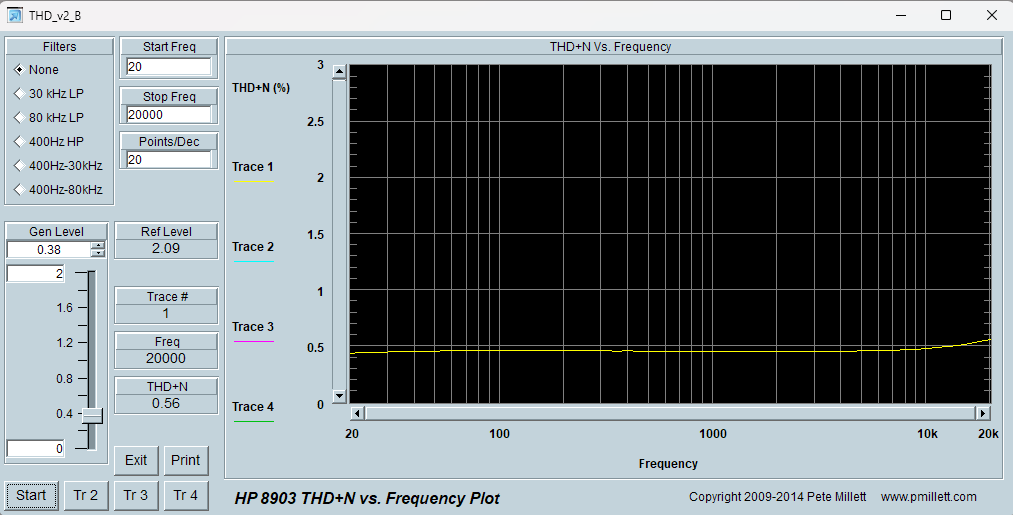

0.4% 수준의 THD+N이 평탄하게 측정되었습니다.

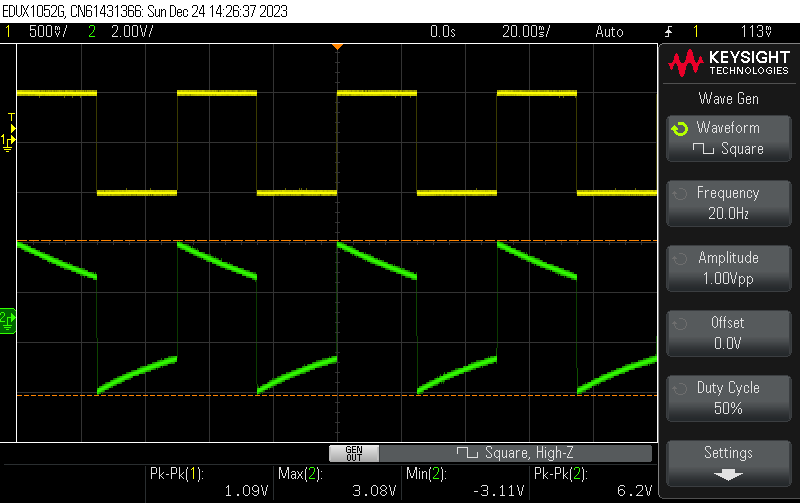

초저역에서 보이던 극심한 왜곡도 OPT를 제거하니 기대대로 사라졌네요.

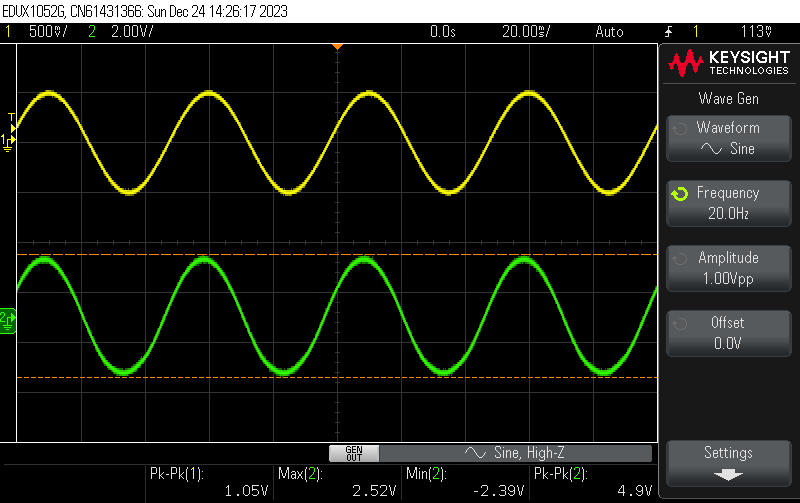

나머지 파형들도 다 좋습니다. 1KHz만 보겠습니다

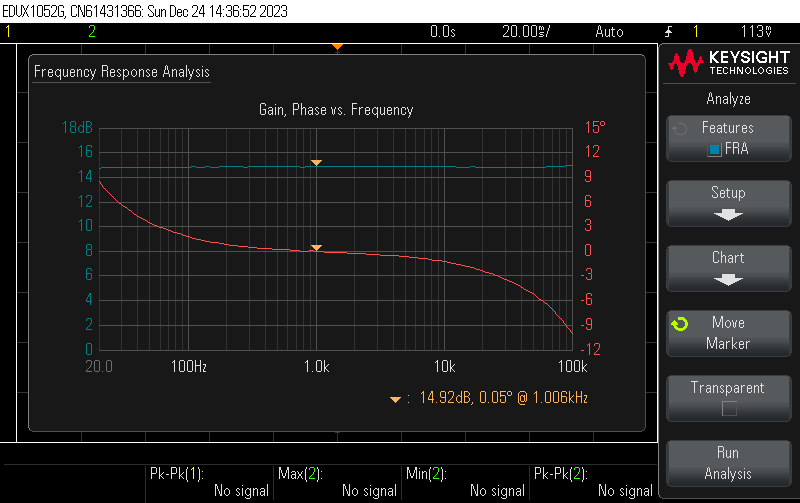

더미 저항을 연결하지 않고 측정하면 아래와 같네요
8옴 부하 대비 1.5dB 정도 게인이 더 있는 것으로 나옵니다

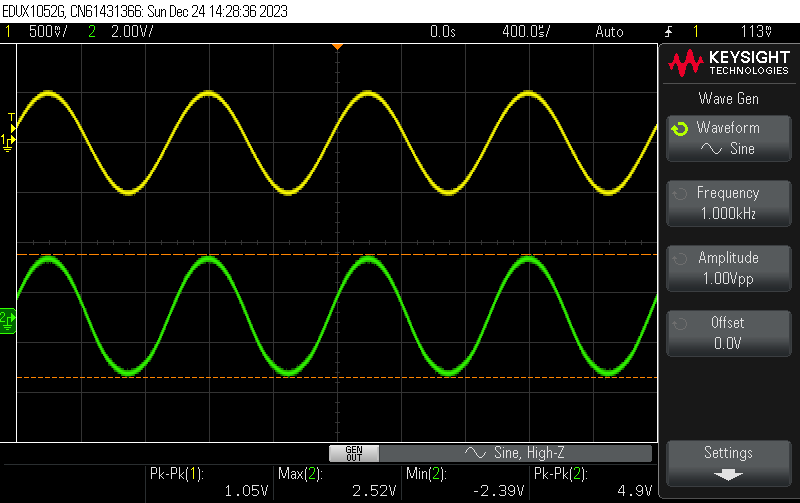

클리핑이 생기기 직전의 파형입니다.
