815 PP “Potatohead” 앰프 제작의 첫기록입니다. n이 10이 될지 20이 넘어갈지 모르겠네요. 언젠간 끝나겠죠.
오늘 땜질한 것은 HV regulator 보드와 A2 driver 보드 2장의 일부입니다. 아직 도착하지 않은 부품이 있어서 벌써 할 필요는 없었지만 심심해서 시작했습니다.
납땜을 하다보니 실크 오류가 발견되는군요. 역시 한 번에 되는 PCB는 없습니다.
왼쪽, 오른쪽 각 채널 당 한 장씩 들어가는 A2 드라이버 보드입니다. 실크에 Left, Right로 적었는데 positive, negative로 적는게 맞겠죠.

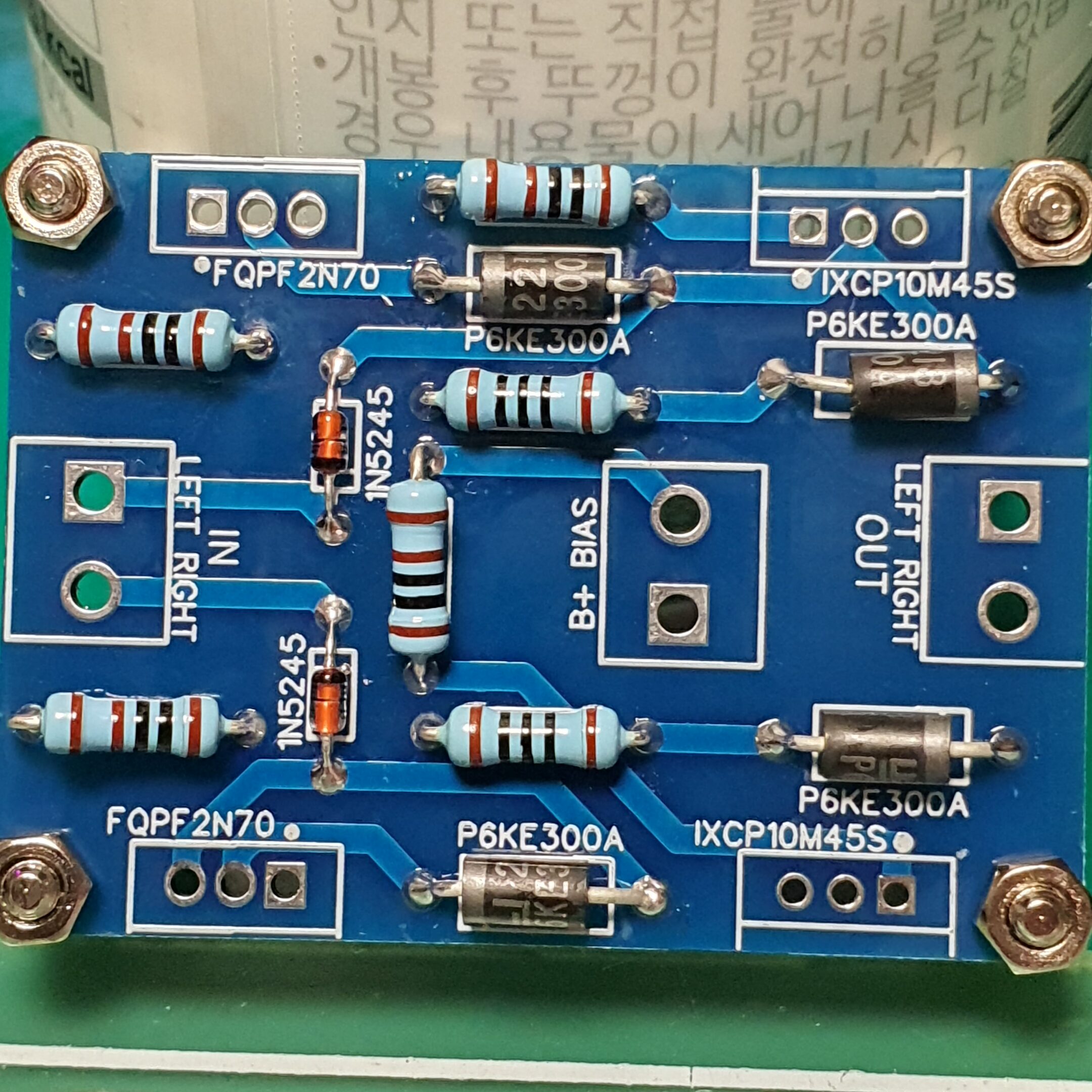

안정된 G2 전압을 만들기 위한 HV regulator 보드입니다. TVS diode 실크가 오류입니다.
알리에서 큰 방열판을 찾아보고 50×50×20미리를 구입했는데 M3 너트와 간섭이 생기네요. 역시 PCB는 한 방에 되는 것이 없네요 ㅠ
JLCPCB가 싸다 보니 이젠 뭐만 만들려면 무조건 PCB부터 한 장 뜨고 시작하는 버릇이 생겼네요 ㅋ
