LTspice 팁 – UIC (Use Initial Conditions)

NE555 타이머는 저항과 커패시터의 조합으로 시간을 정하는 타이머인데 초간단 회로를 그려서 돌려보면 돌지 않았습니다.

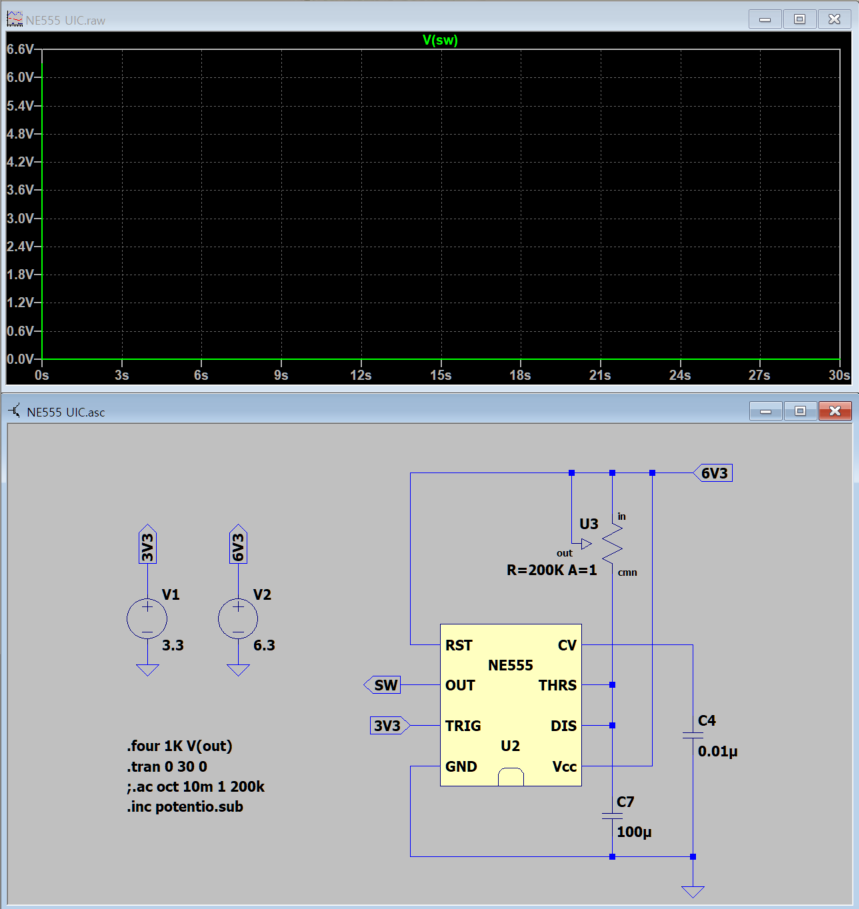

6.3V를 출력하다가 약 22초 후에 떨어져야 하는데 처음부터 떨어진 상태로 그려집니다. 검색을 해보니 이런 경우가 발생하면 SPICE에서 권장하지는 않지만 UIC 옵션을 tran에 줘야 한다는군요.

Use Initial Conditions. Normally, a DC operating point analysis is performed before starting the transient analysis. This directive suppresses this initialization.

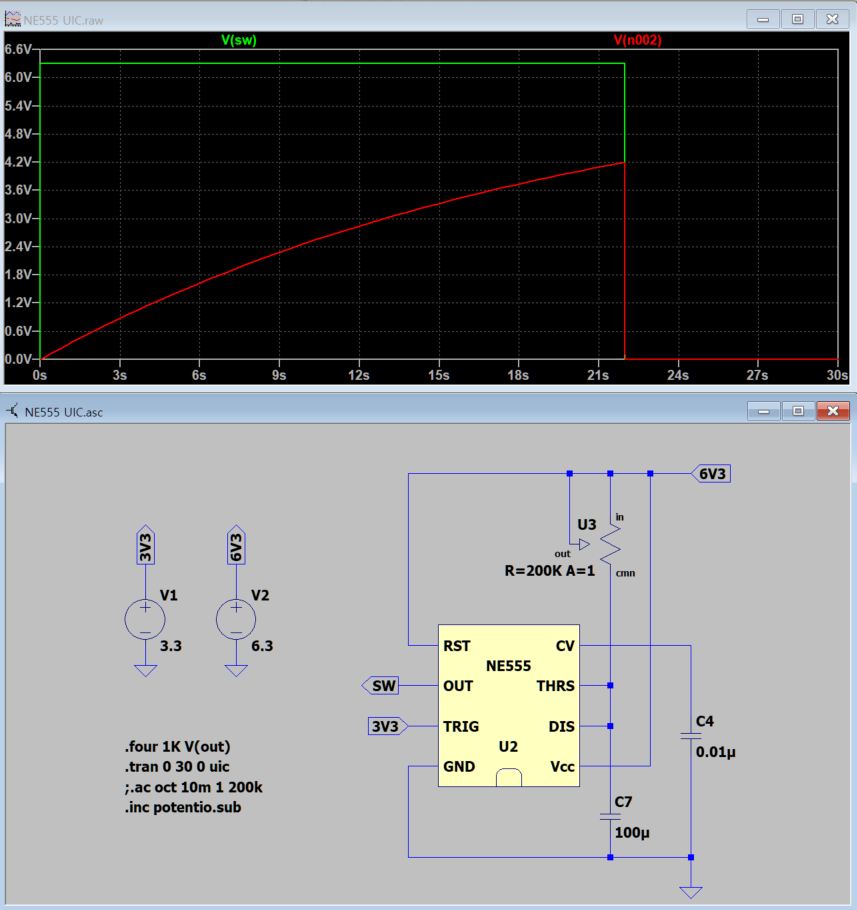

아마도 C7에 충전이 다 되어 있는 상태로 transient 분석을 하느냐 방전되어 있는 상태로 분석을 하느냐 차이가 발생하는 듯 합니다. UIC 옵션을 주면 아래와 같이 원하는대로 시뮬레이션됩니다.

그래서 결국 C7이 다 찼는지 덜 찼는지를 봐야 하겠죠? C7 전압을 보면 아래와 같이 시뮬레이션 됩니다.

거의 쓸 일은 없겠지만 기록용으로 적어둡니다.
