Mullard EL84 10W 앰프

Mullard Circuits for Audio Amplifier라는 PDF 책을 보고 있는데요, 냅다 시뮬레이션부터 해보고 있습니다. 오늘은 10W 앰프인데요, 이런 회로도입니다.

앞에 Tone control이 있어서 그건 떼어버리고 그린 후 LTspice를 돌려보는데 사각파만 나오지 돌지 않습니다. 이럴리가 없는데…

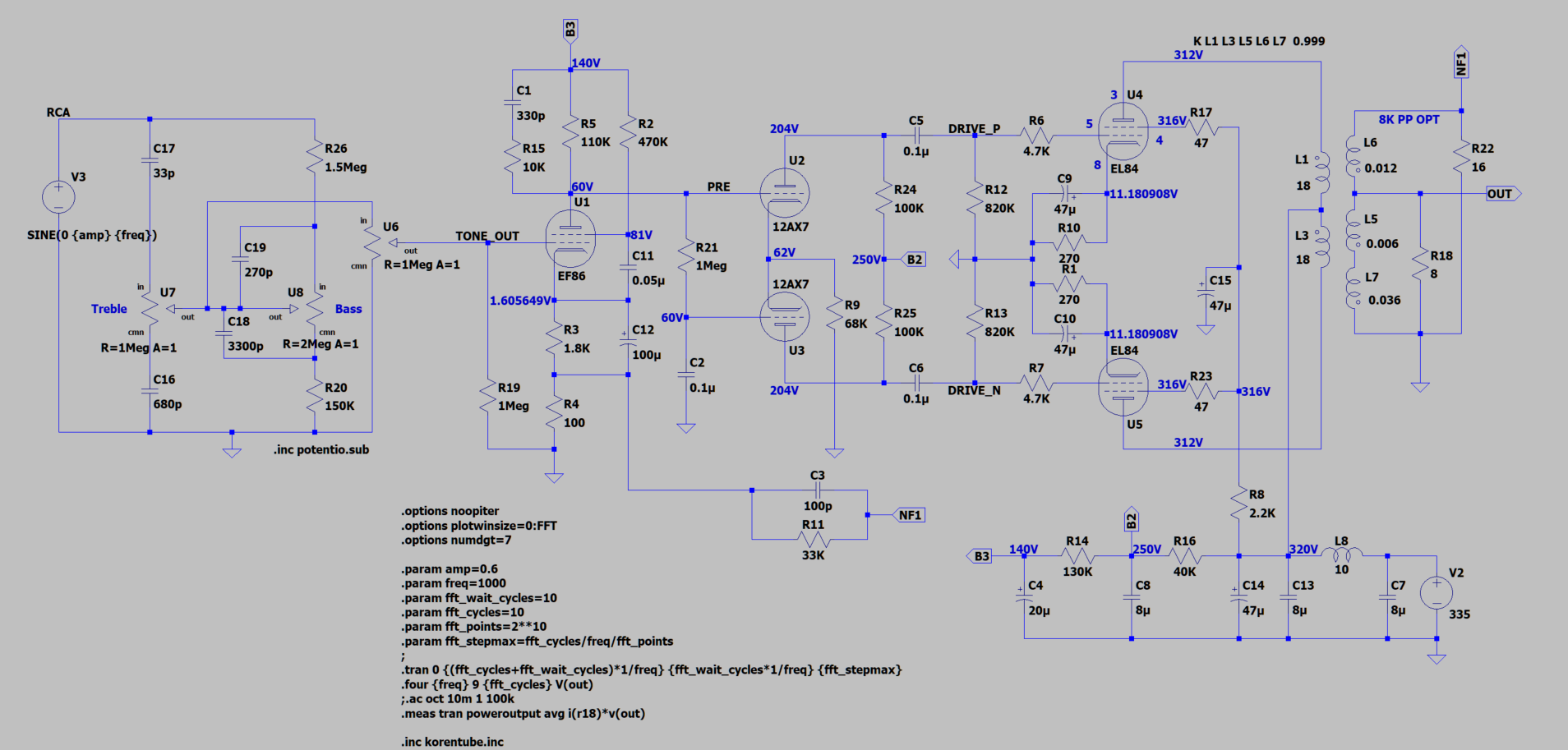

그런데 계속 입력을 줄여보니 조금씩 사인파가 나옵니다. 어디까지 줄이라는거여? 수십 mV까지 줄여야 합니다. 그래서 아래와 같이 Tone control 부분을 같이 그리고 시뮬레이션을 돌려보니 이유를 알았습니다.

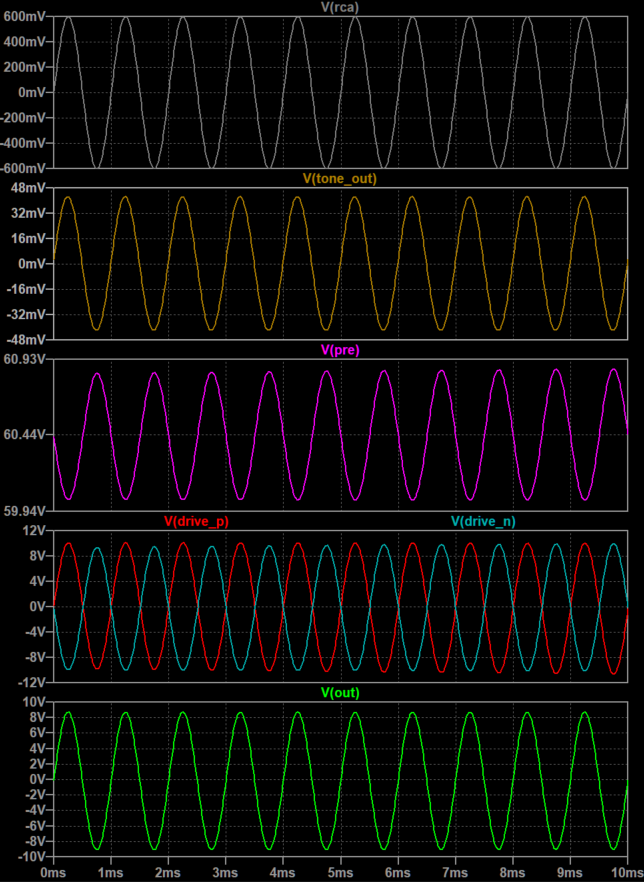

RCA 입력을 최대 1.2Vpp를 주면 초단에 공급되는 tone_out 신호가 80mVpp 정도입니다. 이걸 약 19Vpp로 증폭하는 매우 증폭률이 큰 회로입니다. 1.2V->19V는 그리 크지 않지만 90mV->19V는 매우 큰 증폭률의 앰프라고 할 수 있겠습니다. 하지만 이상태에서 THD는 0.12%에 불과합니다. (4.9W)

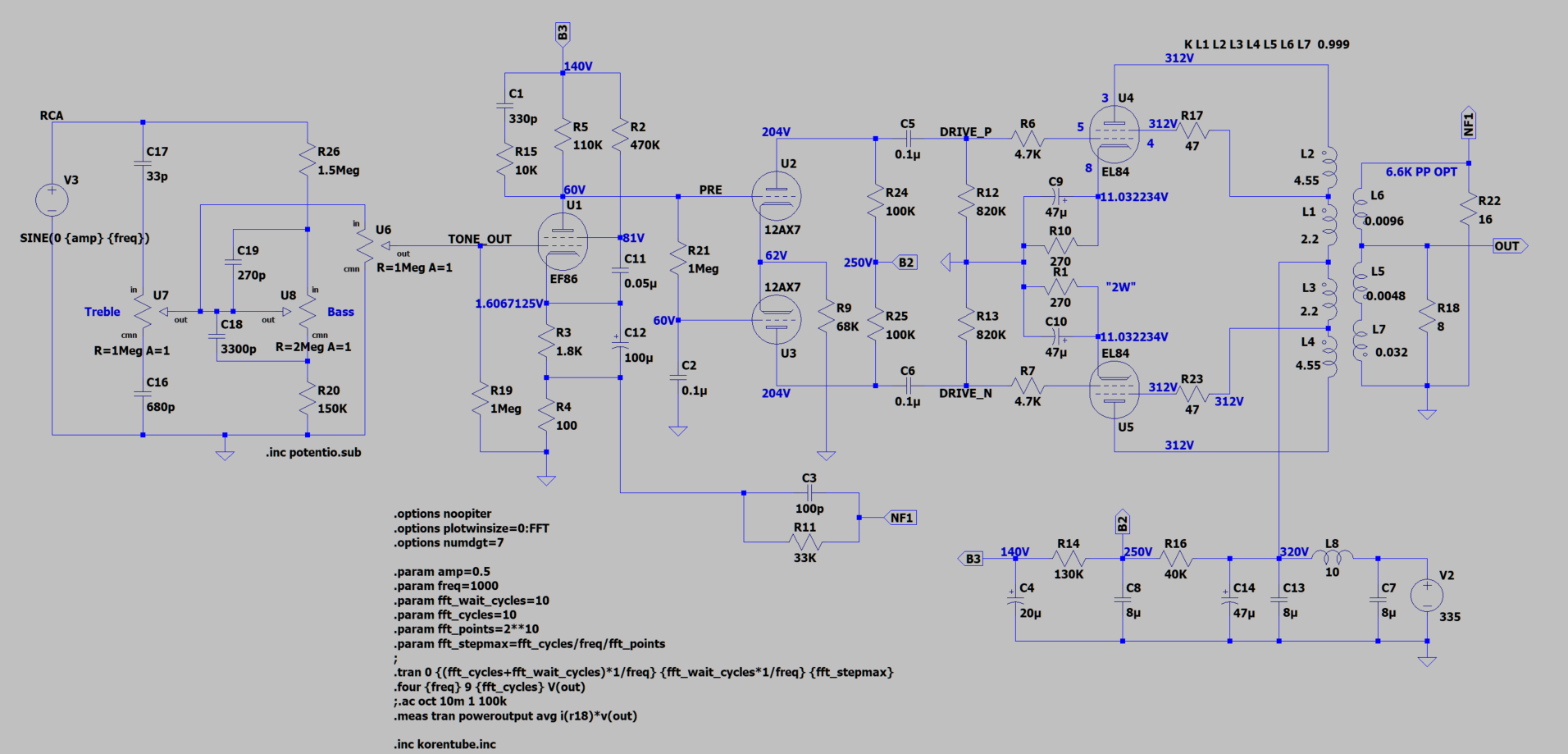

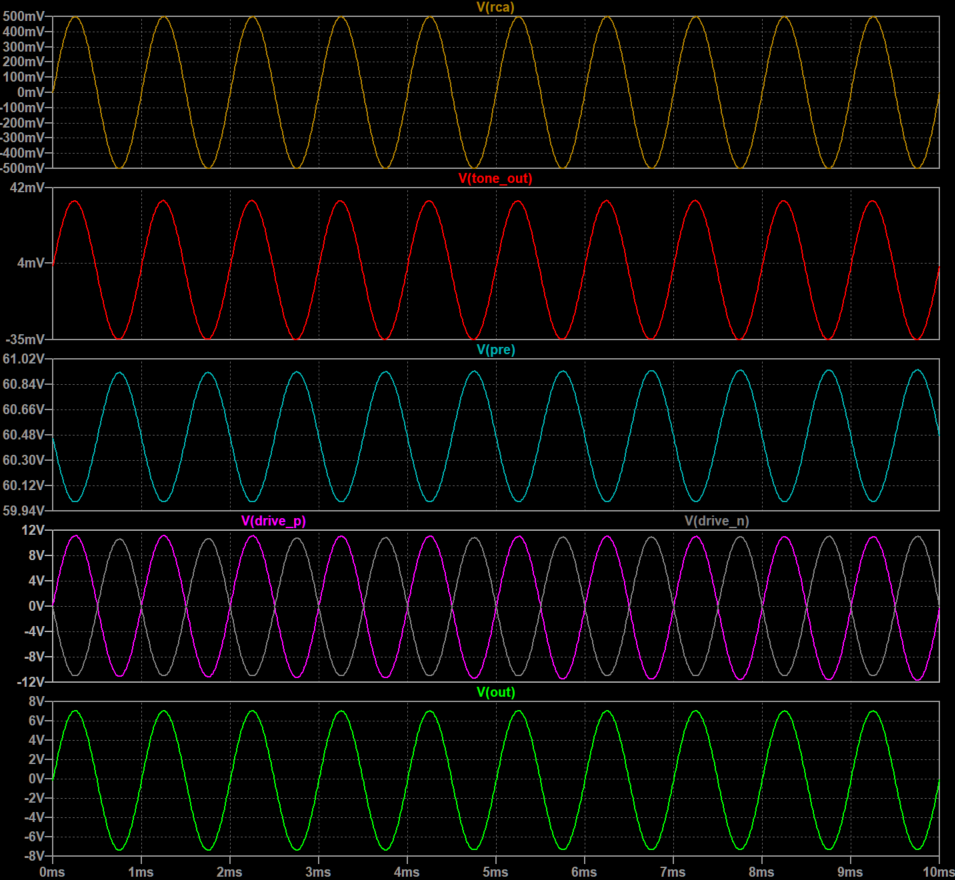

1차 임피던스를 6.6K OPT로 바꾸고 UL 결선으로 그려보면 아래와 같습니다.

3결도 비스무레 하겠죠.

아무튼 저 tone control 블록 때문에 방구석에서 만들어보기는 좀 짜증날 것 같습니다. 시뮬레이션만 해보고 패쓰… ^^
