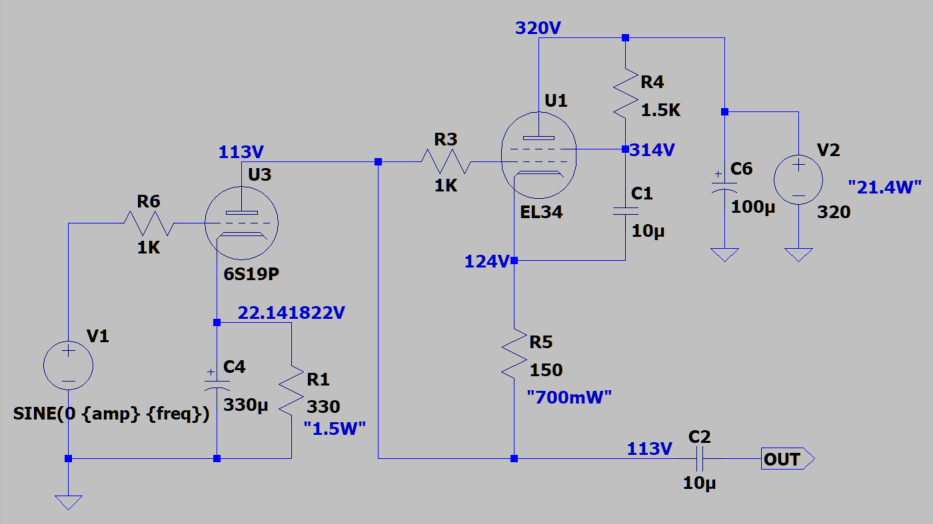

6s19p를 검색하다가 Pete Millett씨의 Low gain preamp 회로를 보았습니다. 6AS7을 쓰고 있습니다.
엄청 간단하기 때문에 후딱 그려보았는데, 처음 보는 회로 연결이라 좀 신기합니다. 댓글로 어떤 분이 알려주셨는데 EL34를 CCS로 쓰고 있다고 합니다. 대단하네요.
10u 고전압 필름이 없어서 3.3uF을 썼습니다. 아래 파란색 직육면체 4개가 그것들입니다.

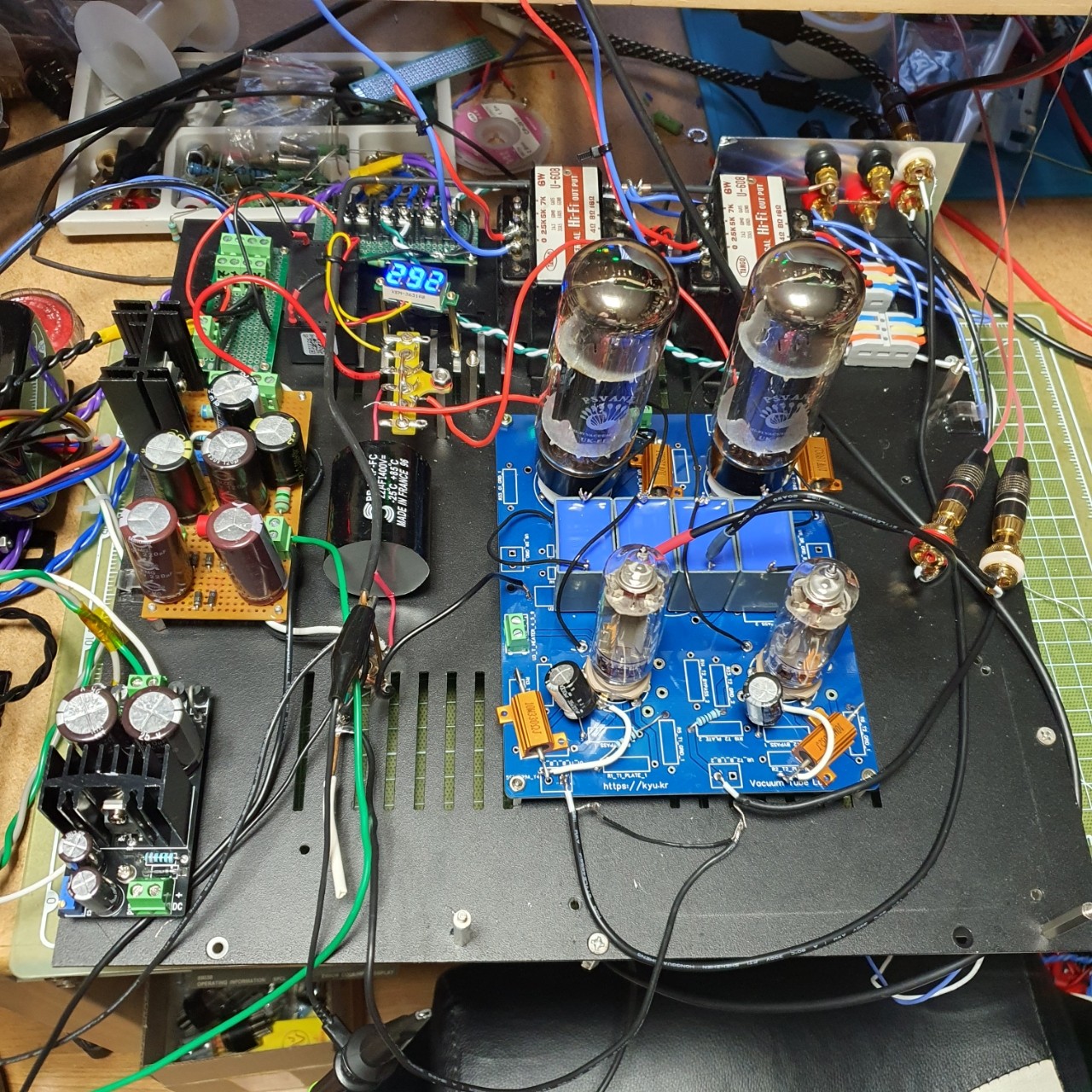

러그 보드 첫 번째 버전에 얼기설기 만들어봤고요
전원도 넣어봤습니다. 이제 간단한 측정을 해봅니다.

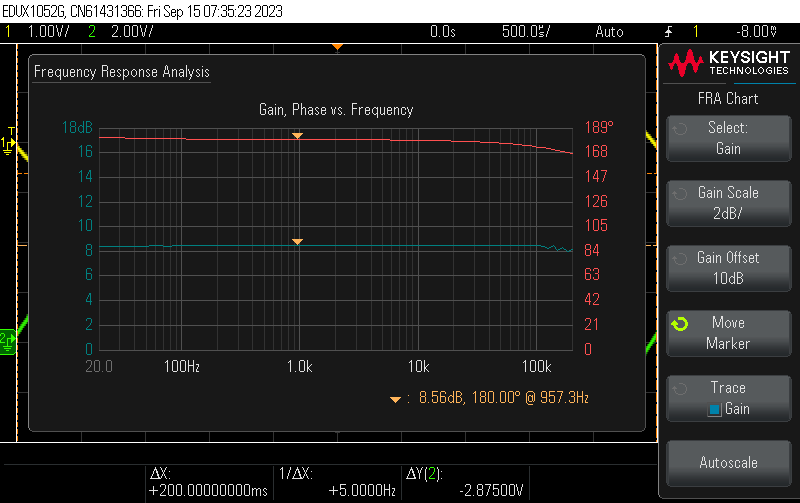

트랜스가 없는 프리앰프니까 예상대로 반듯합니다. Gain은 8.56dB, 약 2.6배로 시뮬보다는 사알짝 더 나오네요

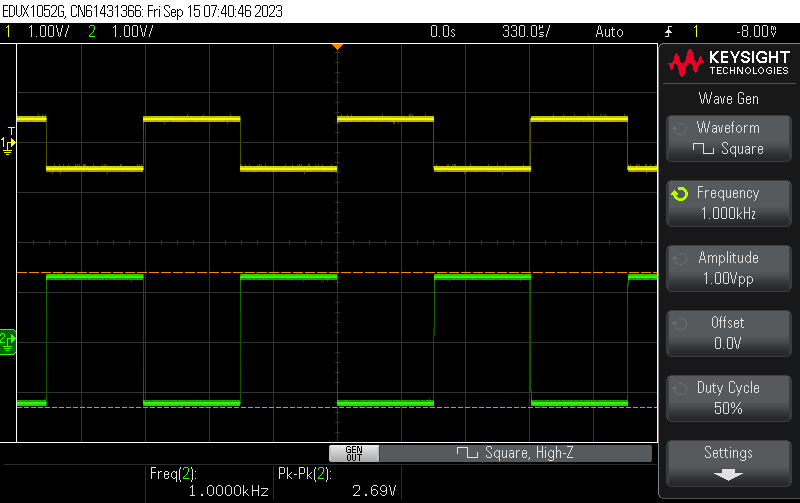

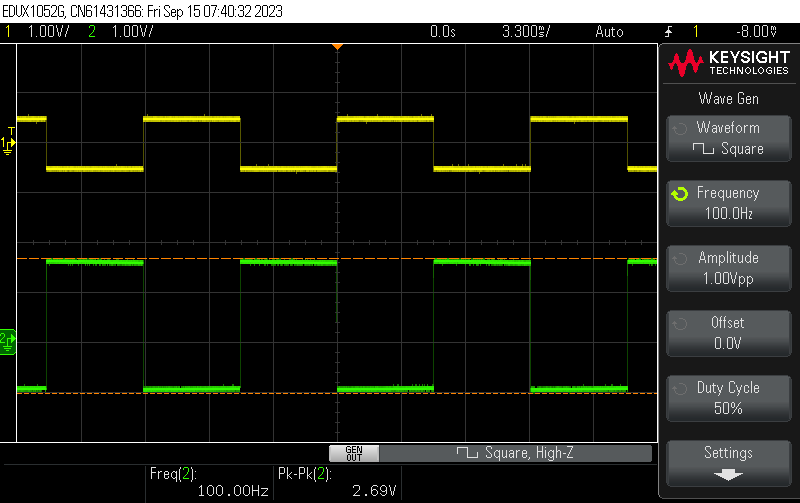

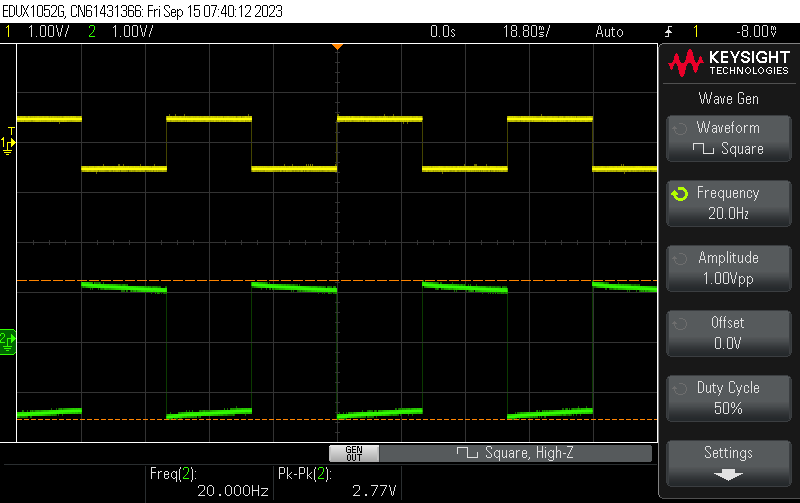

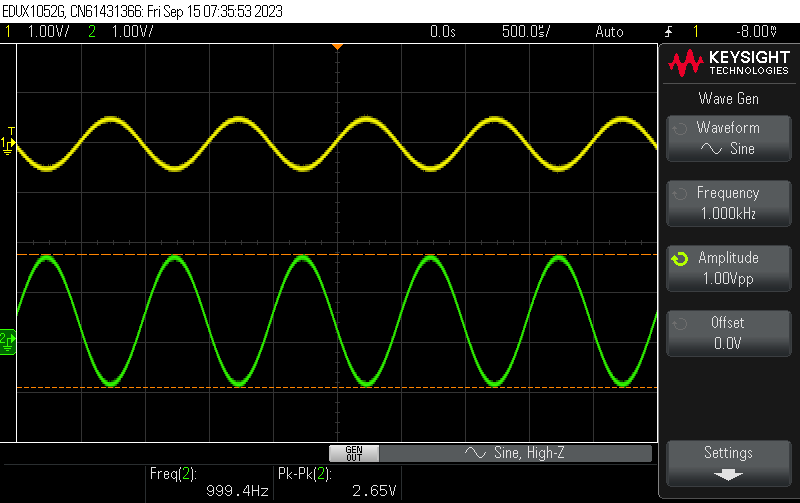

파형도 다 단정(?)합니다. 20/100/1K/10K/20KHz 순서입니다
Ideal amp 같은 파형이 나오는데 문제는 험이 큽니다. 제작 상에 많은 주의를 기울여야 하는 녀석으로 보입니다. 결국 더 진행하기에는 무리가 많아서 해체하고 PCB는 쓰레기통으로 갔습니다. ^^
