마약앰프? KT88 Para SE 앰프!

며칠 전 모 카페에서 마약앰프가 잠깐 회자되었는데 궁금해서 초간단 회로를 꾸며 보았습니다.

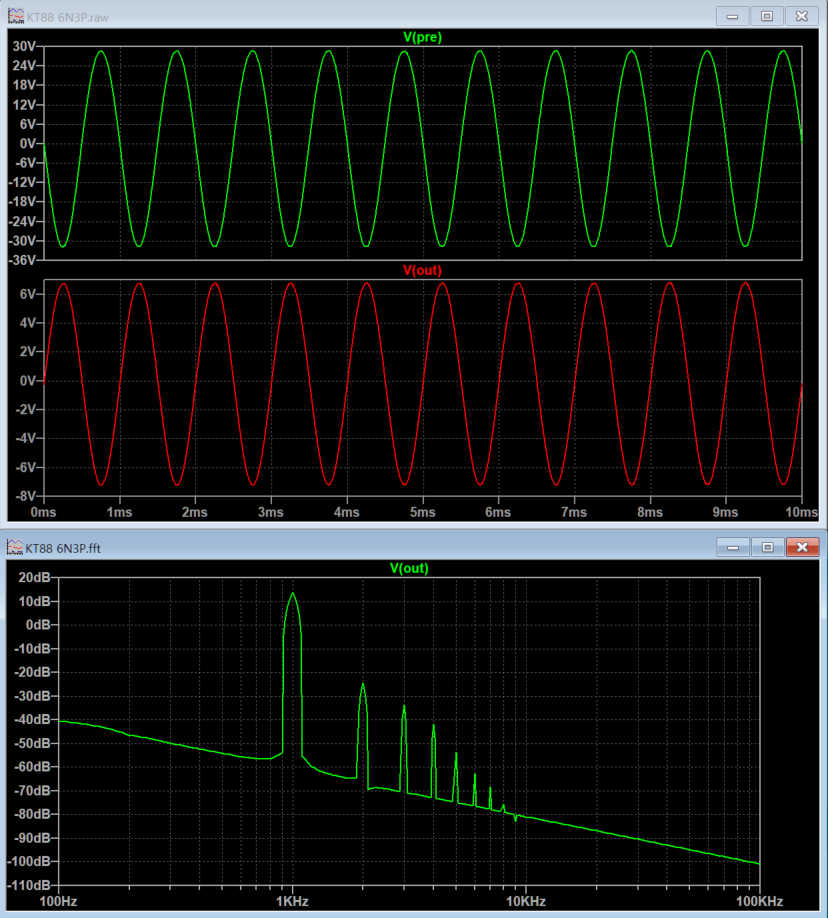

첫번째는 self bias입니다. 각각 50mA 정도 흐릅니다.

3W에서 1.3% 정도 왜율이고 THD가 이뻐보입니다.

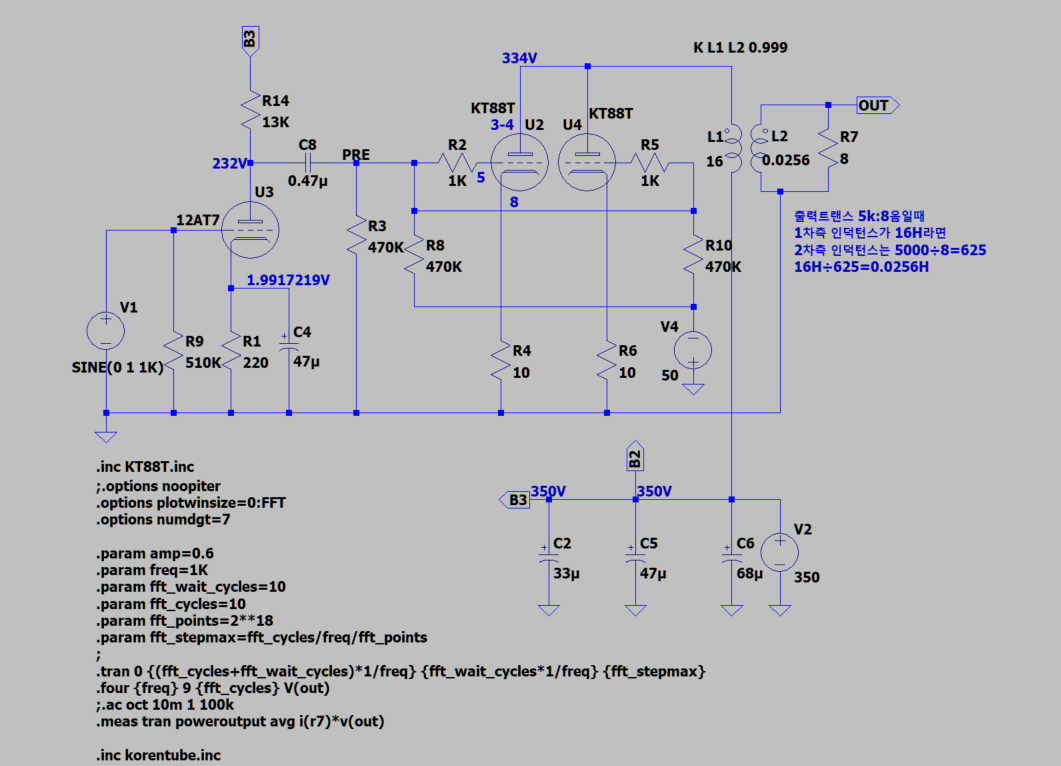

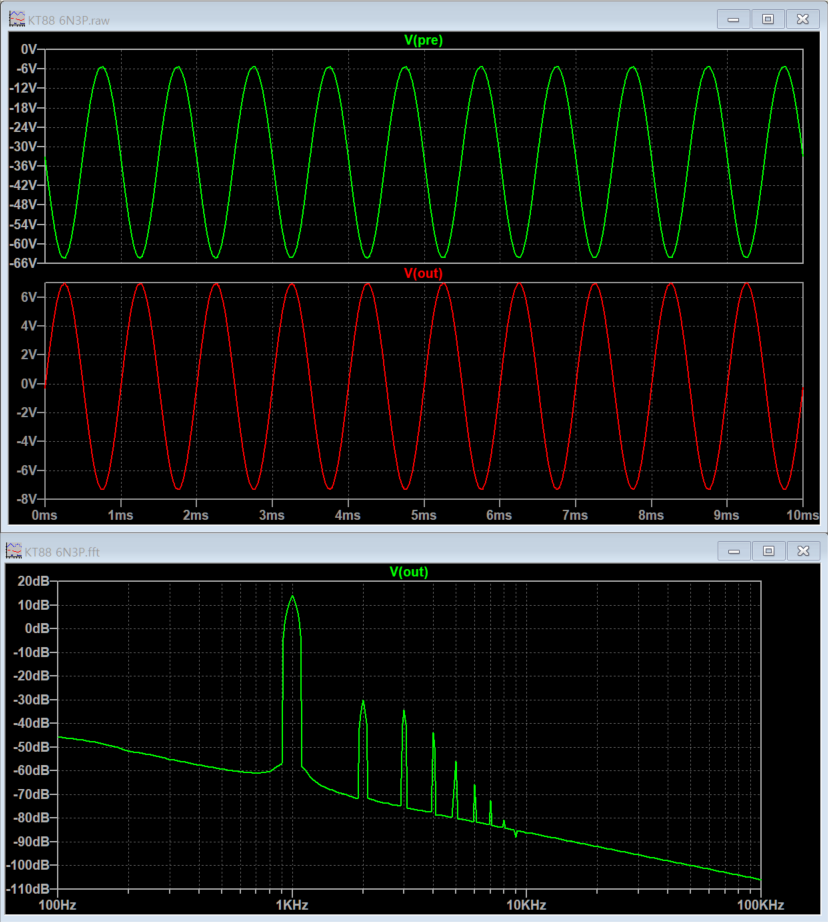

다음은 fixed bias를 줘봤습니다.

각각 80mA 정도 흐르고 출력은 거의 같습니다. THD는 self보다 조금 덜 이뻐 보이네요.

가볍게 한 번 만들어보기 좋은데 문제는 160mA 이상 흘려줄 OPT가 없네요. 비용을 아끼려면 self bias로 100mA만 흘리고 3.5K 임피던스로 해서 105코어 OPT를 써야 하지 않을까 추측해봅니다. 혹시 틀린 생각이라면 가르쳐주세요~~
