새 PCB 도착… 폭망

아무 것도 아닌 PCB를 만드는데 재미가 들려 간단하게 만들어보고 있습니다. 오늘 도착한 PCB는 바이어스 전압을 만드는 보드입니다.

예전에 만든 5b/255m pp 앰프의 전원부에서 0V-70V를 받는 아래 부분만 떼어내서 만든 것입니다. 제너 다이오드 두개로 원하는 바이어스 전압을 꽤 정교하게 얻을 수 있는 회로입니다.

JLCPCB에 주문한 것이 도착해 황급히 납땜을 했습니다. 찾아보니 5K가 없네요. 성질이 급해서 4.7K 넣고 전원을 넣어봅니다…만 음전원이 안 나옵니다.

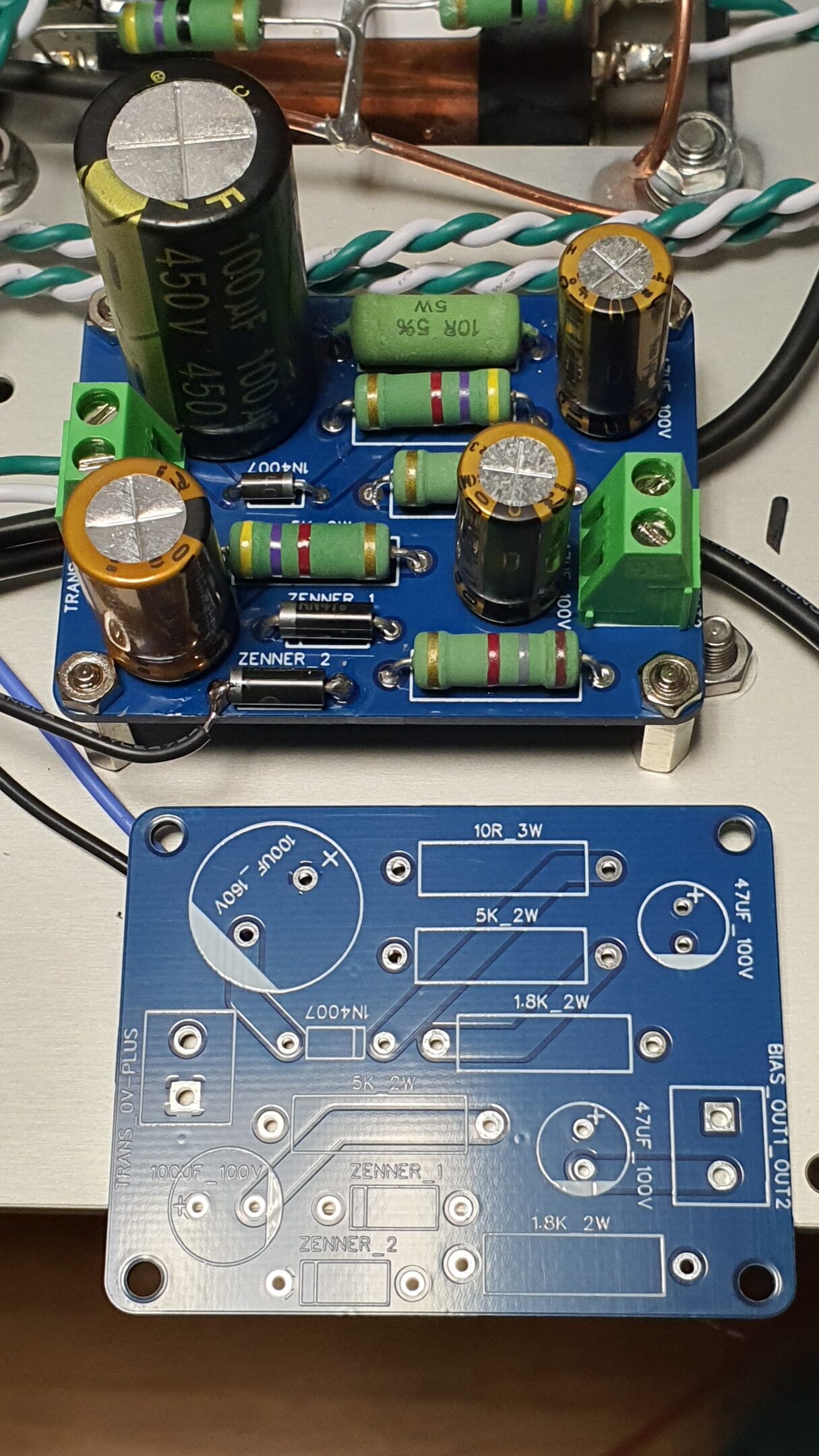

가만히 생각해보니 샤시 그라운드와 연결 부분을 안 만들었습니다 ㅠㅠ. 위의 사진에 나온 것처럼 제너의 캐소드에서 선을 따서 연결을 해주니 잘 나옵니다. 무부하에서는 1mV 정도만 리플이 있습니다.

Hole과 패드도 크게 한다고 했는데 여전히 납을 묻히려면 시간이 오래 걸리구요. 아무튼 폭망입니다 ㅋ 다시 개선하죠, 뭐…
