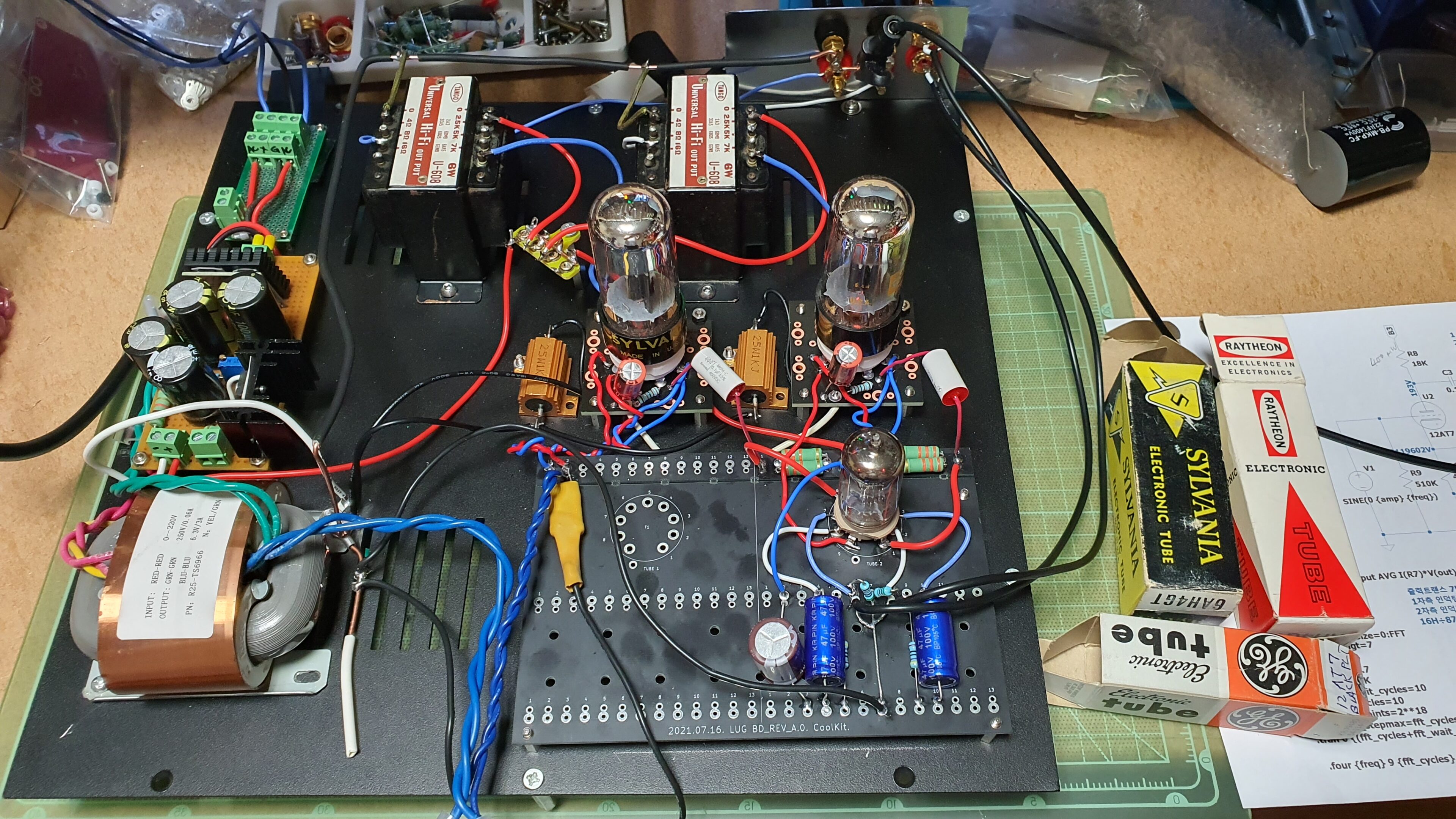

아래와 같은 초간단 회로로 처음 써보는 6AH4와 Tango 멀티 트랜스를 테스트 해보았습니다.
NFB 없는 매우 기본적인 회로입니다.

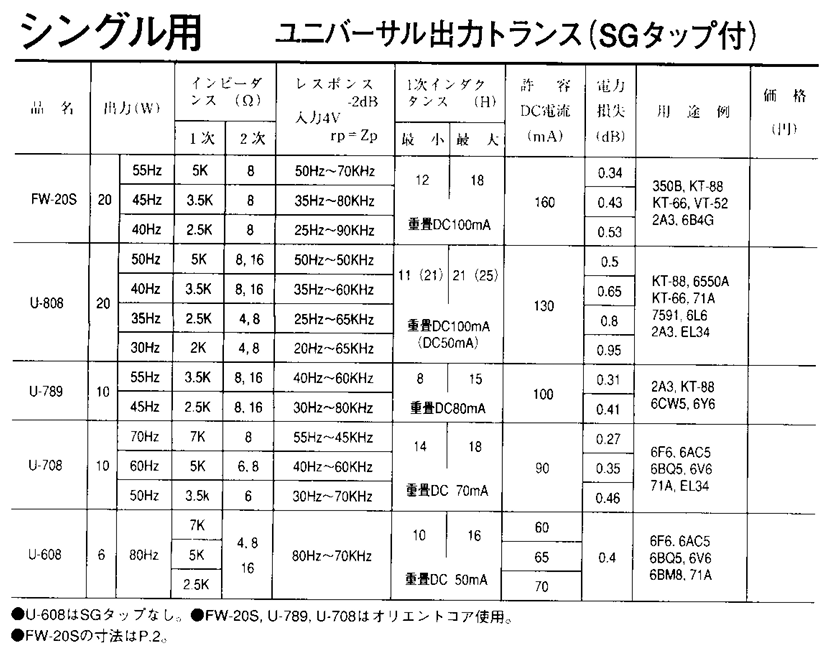

Tango U-608 OPT를 쓰고 있는데 SE용 유니버설 OPT 중에서 가장 사양이 낮은 형태입니다.

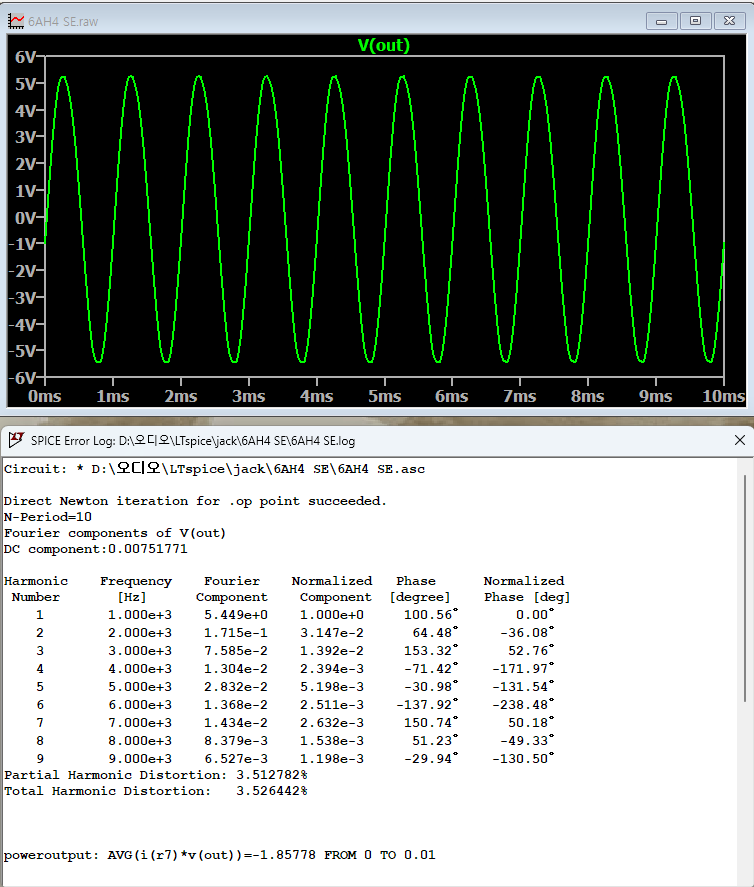

위의 회로로 시뮬을 돌려보면 아래 정도로 시뮬됩니다.
무왜출력으로 2W 미만으로 나옵니다. B+를 280V로 올리고 초단 플레이트 부하를 18K로 늘리면 2W 이상으로 올라가긴 합니다만…

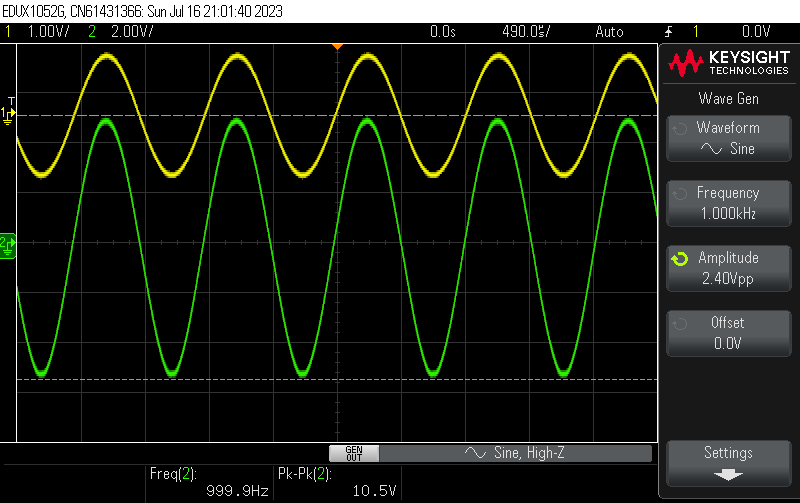

실측해본 결과도 크게 다르진 않습니다. 실측에서는 2Vpp 입력이 아니고 2.4Vpp 입력을 줬습니다만 큰 차이는 아니겠습니다.

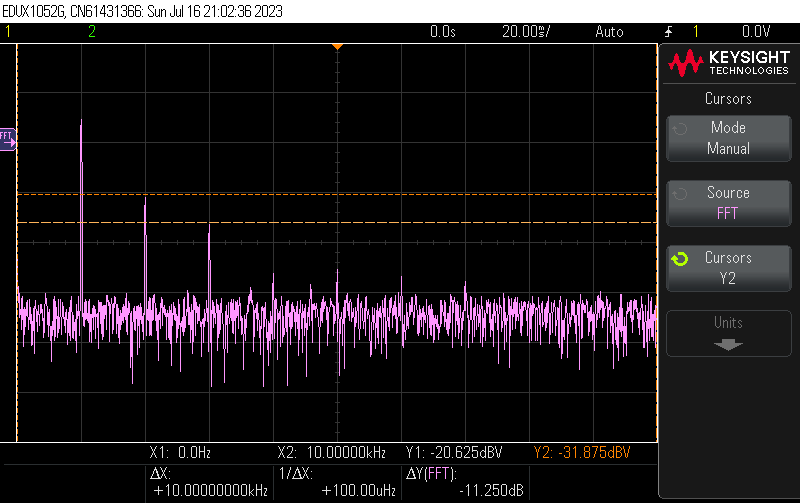

THD가 3.5% 정도 되고 2차 배음이 -20dB 정도로 좋아 보입니다. 실제 나오는 소리도 매력적이라고 생각됩니다.
EL84 PP 앰프의 ringing 이후로 Bode plot은 1MHz까지는 보려고 합니다. 트랜스 스펙이 80Hz~70KHz (-2dB)인데 위 측정으로 보면 30Hz~90KHz라고 봐줘도 되지 않을까 싶습니다.

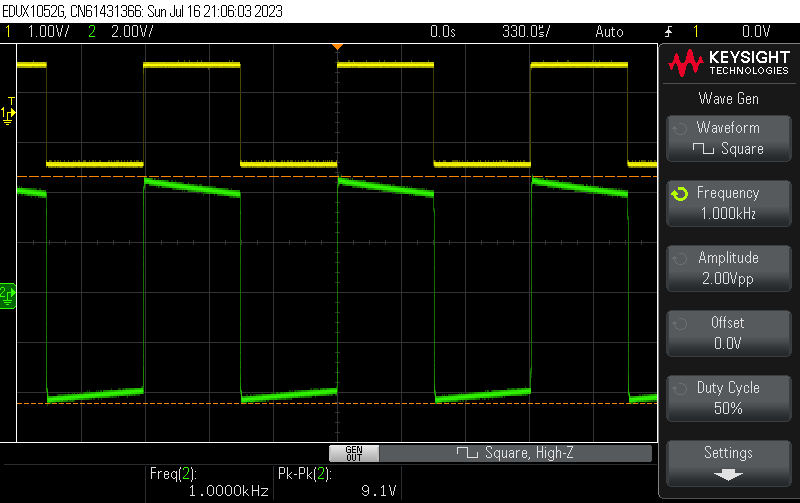

저역에서는 파형이 좋은 편이라고 생각됩니다.

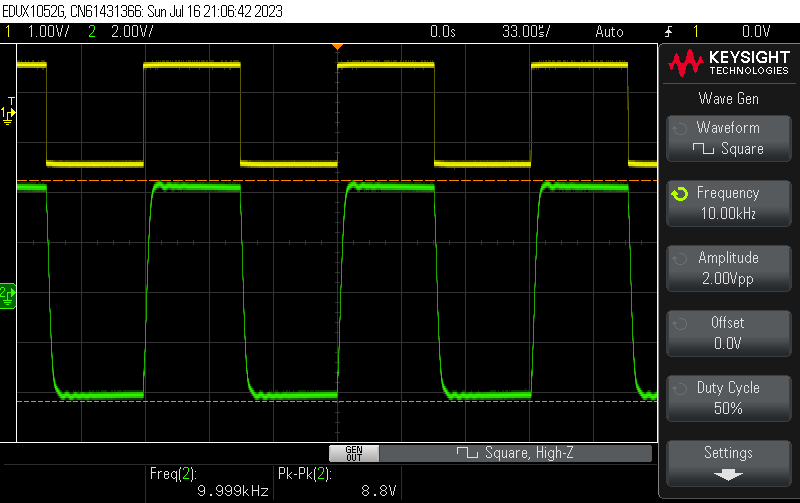

1KHz부터 작은 ringing이 보이기 시작하는데요
전원트랜스가 도착하면 280V를 맞춰놓고 다시 측정하면서 최소화 시켜봐야 되겠습니다.
