파형은 안 좋은데 소리는 들을만 하다?

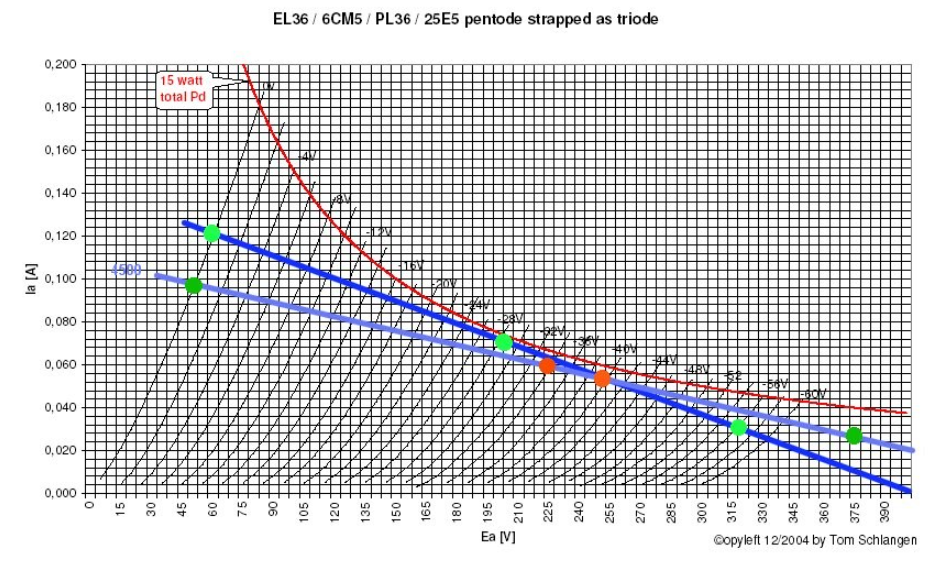

이번에 만든 EL36 앰프는 출력단의 로드라인은 정호윤 사장님이 만들어 주셨고 앞단은 제가 아래의 직결 회로 그림을 산소통님 블로그에서 보고 어찌어찌 우겨 넣어본 회로로 만들어졌습니다.

그런데… 1W에서 THD가 4.5% 넘게 측정이 되는 것을 보고 뭔가 제대로 못 만들었구나… 생각을 했습니다. 그래서 이리저리 측정해보고 부하저항, 캐소드 저항등을 튜닝해서 조금 더 좋게 해봤습니다만, 그냥 4%에 머물러 있습니다. 오늘 전체적으로 측정을 해보니 역시 파형이 좋지 않습니다.

1W 출력으로 세팅하고 측정한 파형인데 이렇게 작은 출력에서는 매우 깨끗한 파형을 얻었던 기억이 있지만 딱 봐도 왜곡이 많습니다.

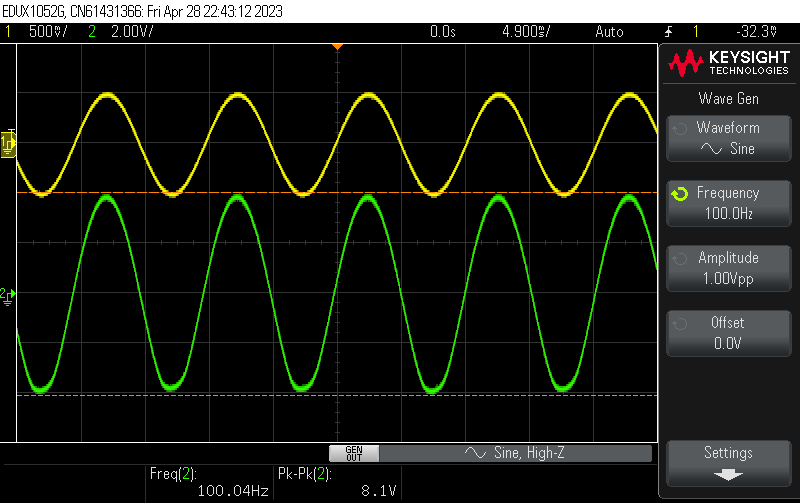

20Hz에서 파형이 안 좋더라도 50Hz 정도로 올라가면 급격히 정현파 모양을 갖추기 마련인데 안 됩니다. 계곡 모양이 안 좋습니다.

440Hz 정도 오니 겨우 좌우 대칭까지는 확보하는데 상하 대칭과는 거리가 멉니다

440Hz 부터 10KHz까지는 다 비슷합니다.

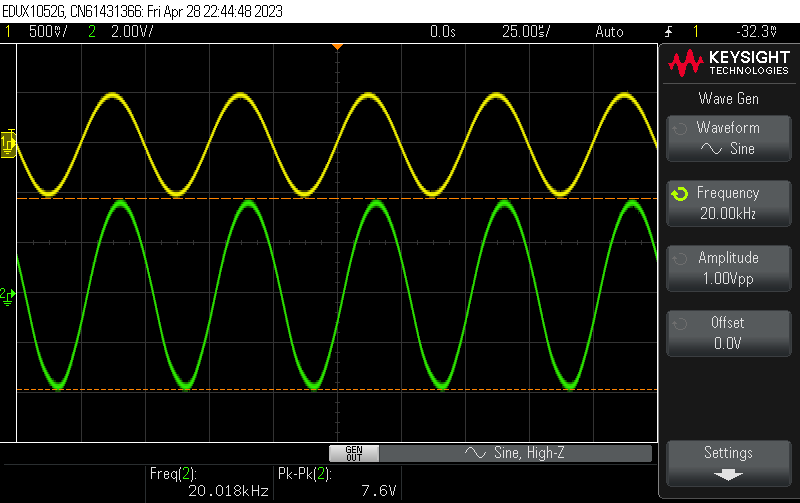

22KHz에서는 다시 원복하고 있습니다.

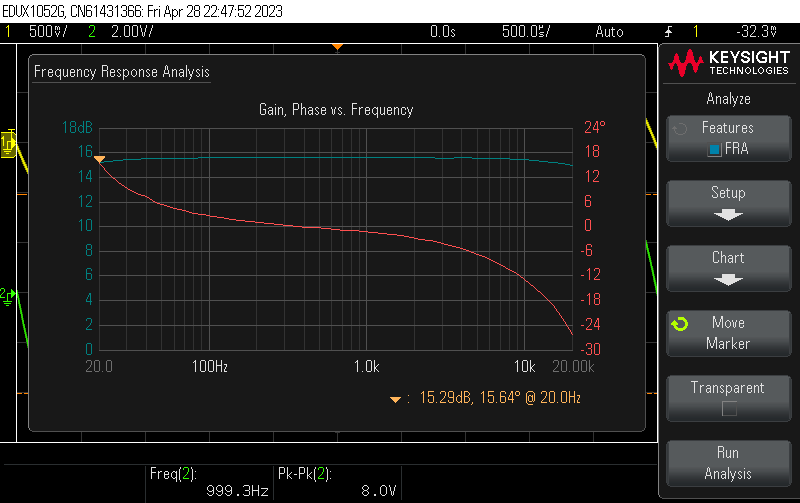

주파수 응답 특성은 좋네요.

아무튼 원인은 회로 설계에 있을테니 12au7 대신에 다른 초단관을 사용해서 회로를 꾸며보든가 해야 하겠습니다. 결국 또 12ax7 1단 증폭이 될지…

그런데…

계속 들어보는데 소리가 왠지 마음에 듭니다. THD 4%까지 낮추니 고역도 나름 선명하고 저역이 파형은 안 좋지만 풍성한 느낌을 줍니다. 막귀 취향에 맞는 소리를 내줍니다.

해체하지 말고 그냥 쓸까 싶습니다. ^^

아는 것 없이 대강 꾸며서 대강 납땜해도 대강 소리가 나와주는 SE 회로가 고마울 따름이네요 ㅋ
