hifimuse님께 배운 팁입니다.
위의 회로에서 앰프 출력을 구하는 방법은 간단합니다. 출력이 5V max라고 가정했을 때 Ohm의 법칙에서 W = Vrms ^2 / R이므로
Vrms = V / 1.414 = 5 / 1.414 = 3.53Vrms (1.414 = 루트 2)
W = 3.53 * 3.53 / 8 = 1.56W입니다
하지만 매번 계산하는 것은 귀찮으므로 위에 보이는 명령어를 써줍니다. 이러면 매번 시뮬레이션을 할 때마다 정확하게 계산을 해줍니다.
.meas tran poweroutput AVG i(r7) * v(out)

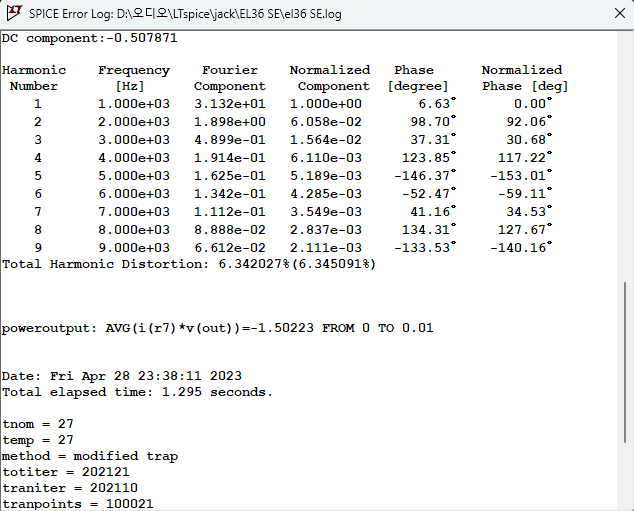

실제로는 5V보다 좀 작으므로 1.58이 아닌 1.50W가 나왔습니다. 그리고 L1, L2에 흐르는 전류가 둘 다 마이너스 방향으로 간주되기 때문에 마이너스 출력이 표기되었는데 부호 떼고 숫자만 읽으면 되겠습니다.
지금까지는 AVG가 아닌 RMS를 써왔는데 이것이 잘못된 것임을 hifimuse님께서 알려주신 것입니다. 계산해보니 정말 그렇네요. AVG 대신에 RMS를 사용하면 더 큰 값이 로그에 출력됩니다.
