일요일 오후에 멍 때리고 있다가 회로만 그려두었던 12au7 2단증폭에 el36 3결을 사용한 앰프를 만들기 시작했습니다. 이런 회로입니다.

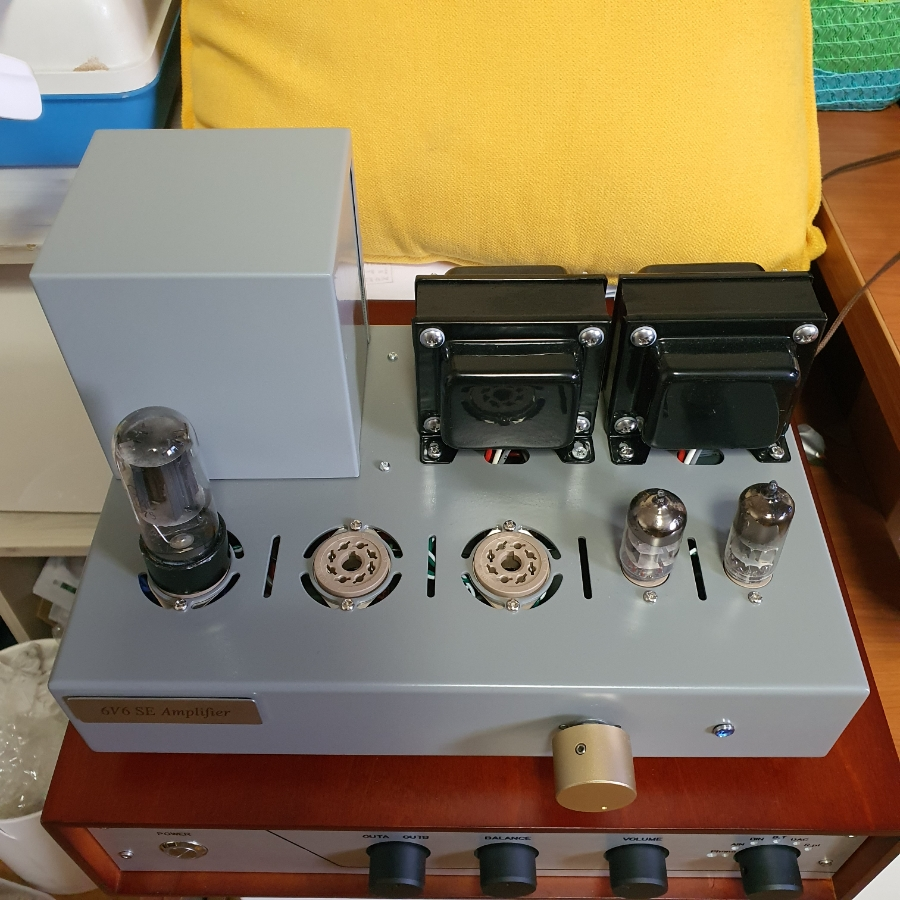

아래는 Take Four에 6V6GT를 뺏긴 비운의 ecc84-6v6 앰프입니다. 2% 부족한 소리였는데 다신 들어볼 수 없게 되었습니다. 빠이…

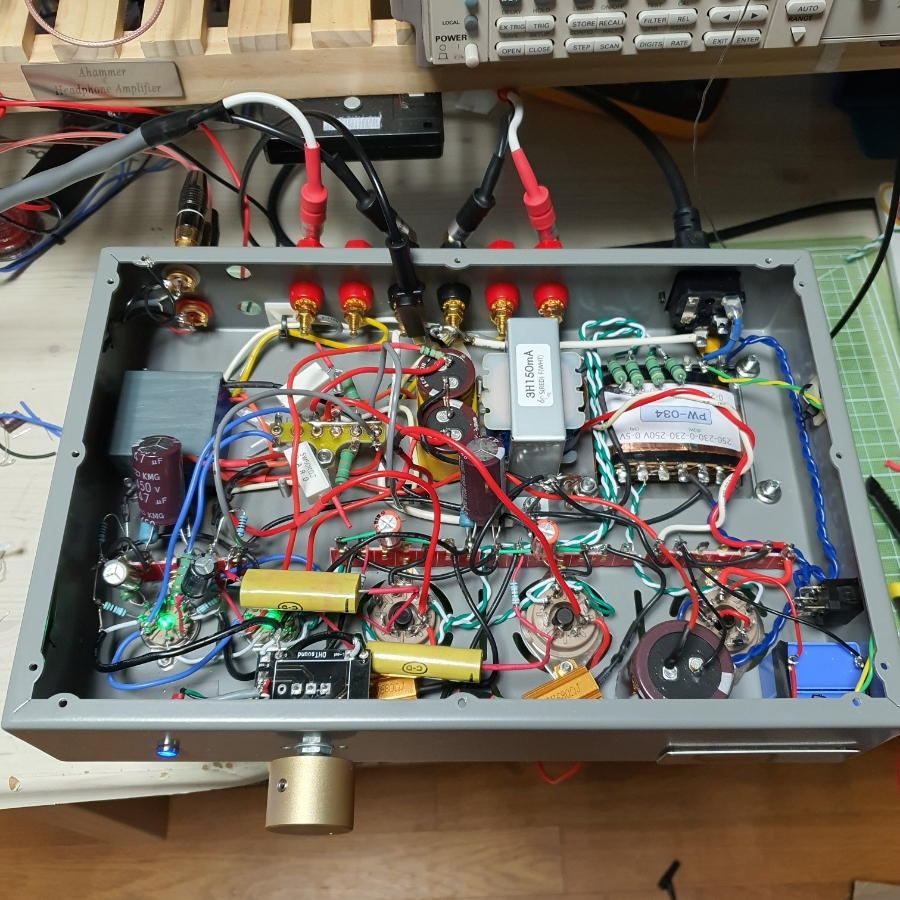

5시간쯤 작업을 한 것 같습니다. 러그 넣을 곳이 부족해 결국 난장판이 되었습니다. 정리를 한다고 해도 수습이 안 될 것 같습니다
잠깐 측정을 해봤는데 1W 출력 정도에서 THD가 5% 정도로 많이 높아졌습니다
조립을 할 때 집에 있는 부품들을 가지고 해서 일부 시정수가 변동된 것이 있는데
특히 드라이브 단의 캐소드 저항과 바이패스 캡이 조금만 바뀌어도 크게 영향을 주는 것을 시뮬레이션으로 볼 수 있었습니다.
아래 녹음은 THD 3~4% 정도의 음량으로 예상이 되는데 소리가 뚱뚱(?)하다고나 할까요
그런데 듣기 싫은 소리는 아니고 끈적한 노래에는 더블베이스가 과장되면서 좋습니다 (녹음에는 잘 표현이 안됩니다)
이리저리 튜닝을 해보기 위해서 몇가지 저항과 캡을 주문했습니다.
