PCM56P 고주파 노이즈 해결

자면서(?) 생각해보니 TPS5430 양전원 보드에 샤시 접지를 해주면 좋을 것 같았습니다. 토요일 오전에 검은색 전선 한가닥을 연결해주었습니다. PCB 서포트는 샤시에 새로 구멍을 뚫어서 설치했기 때문에 샤시 접지 경로를 제공해 주고 있습니다

SMPS 출력의 마이너스가 녹색선, 플러스가 흰선이므로 녹색선을 샤시 접지 해주었습니다. 그러자 삐~~ 하는 고주파 노이즈의 99.99%가 사라졌습니다. 좀 남아 있을지도 모르지만 22KHz는 커녕 15KHz도 들을까말까하는 제 귀에는 아무것도 안 들립니다.

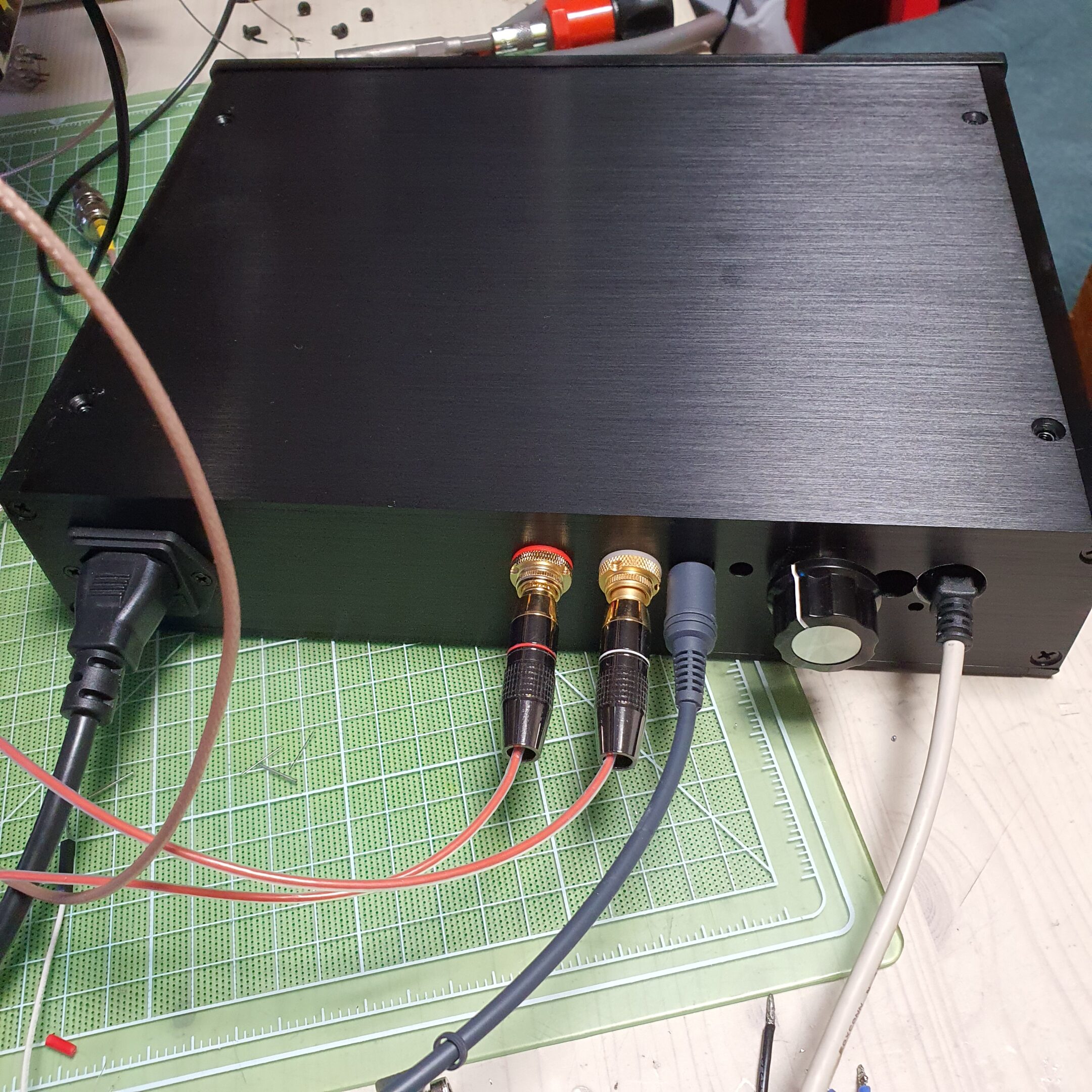

RCA는 출력, 광은 입력, 셀렉터, USB 입력의 구성이고 귀찮아서 동축 입력은 안 달았습니다.

0.6A, 15V smps가 동 테이프 뒤에 숨어 있습니다. 메인보드에 많은 전원 안정화 회로가 있으므로 소스 전원은 좀 허접해도 괜찮겠죠?

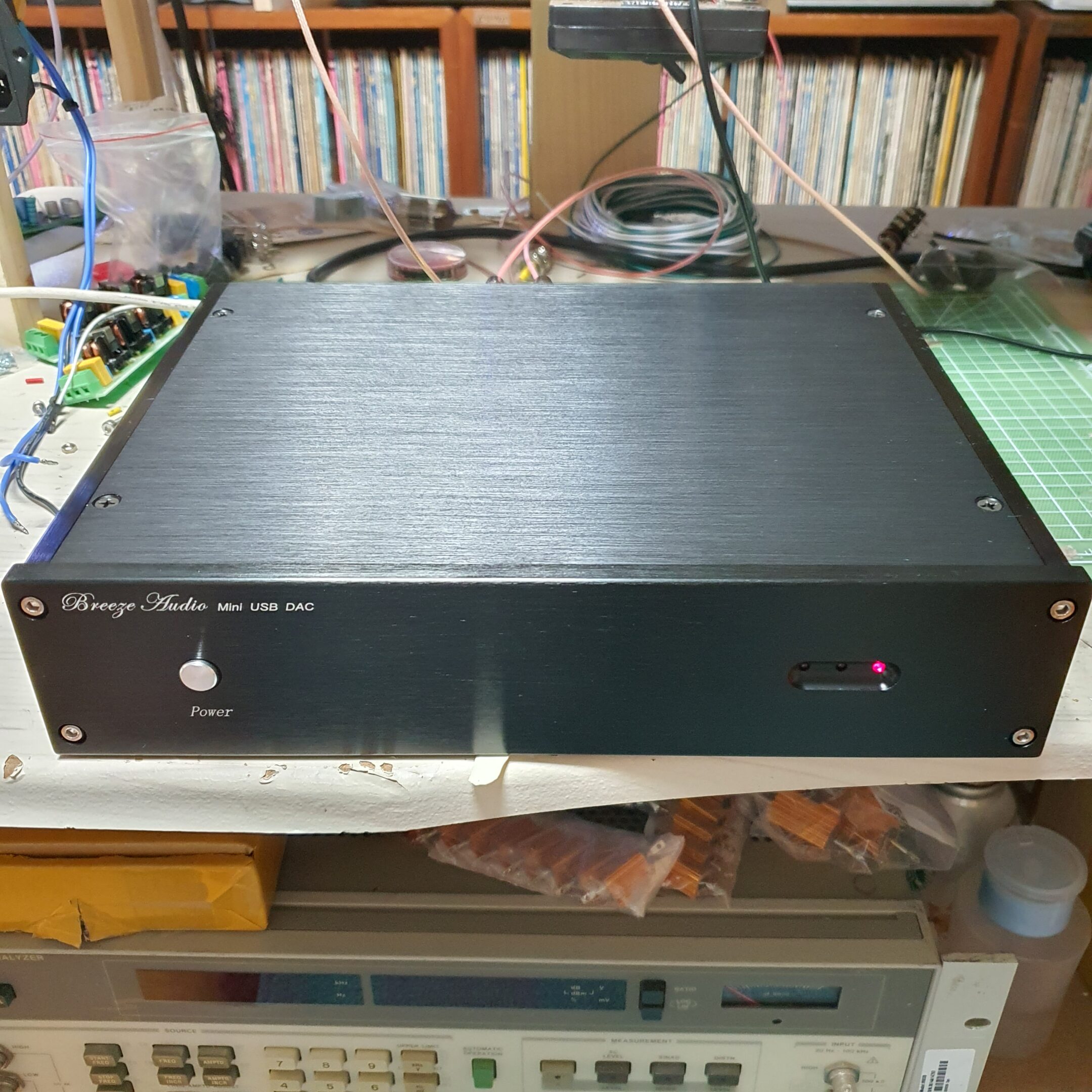

이로서 PCM56P 조립은 완료되었습니다
