박성봉님의 회로를 만능기판에 만든 적이 있습니다. 아래 링크에 회로도가 있습니다.
이 회로를 잘 이해하진 못하는데 2.5V Voltage Reference IC가 전원 안정화 역할을 하는 것으로 생각합니다. 근데 5V를 넣으면 0.1~0.2V drop은 생겨서 4.8V 정도가 얻어지므로 6V 같은 것을 주는게 안전하다고 보고 있습니다. 아래 시뮬레이션에서도 4.8V가 나옵니다.
이상하게 300B는 손대기가 겁나서 반 년 넘게 착수를 못하고 있는데 자꾸 DAC, BT 같은게 늘어나니까 이놈을 USB 전원장치로 먼저 쓰기로 했습니다. 그래서 알리에서 케이스와 6V 토로이달을 주문해 두었습니다.

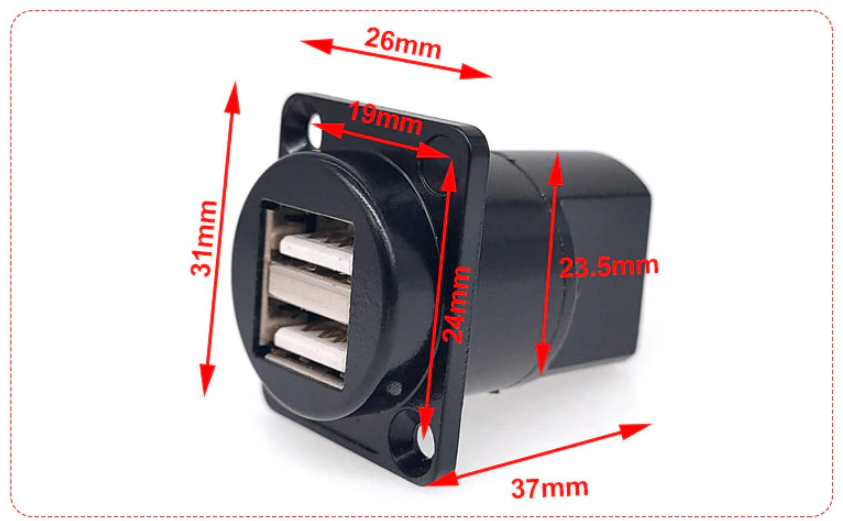

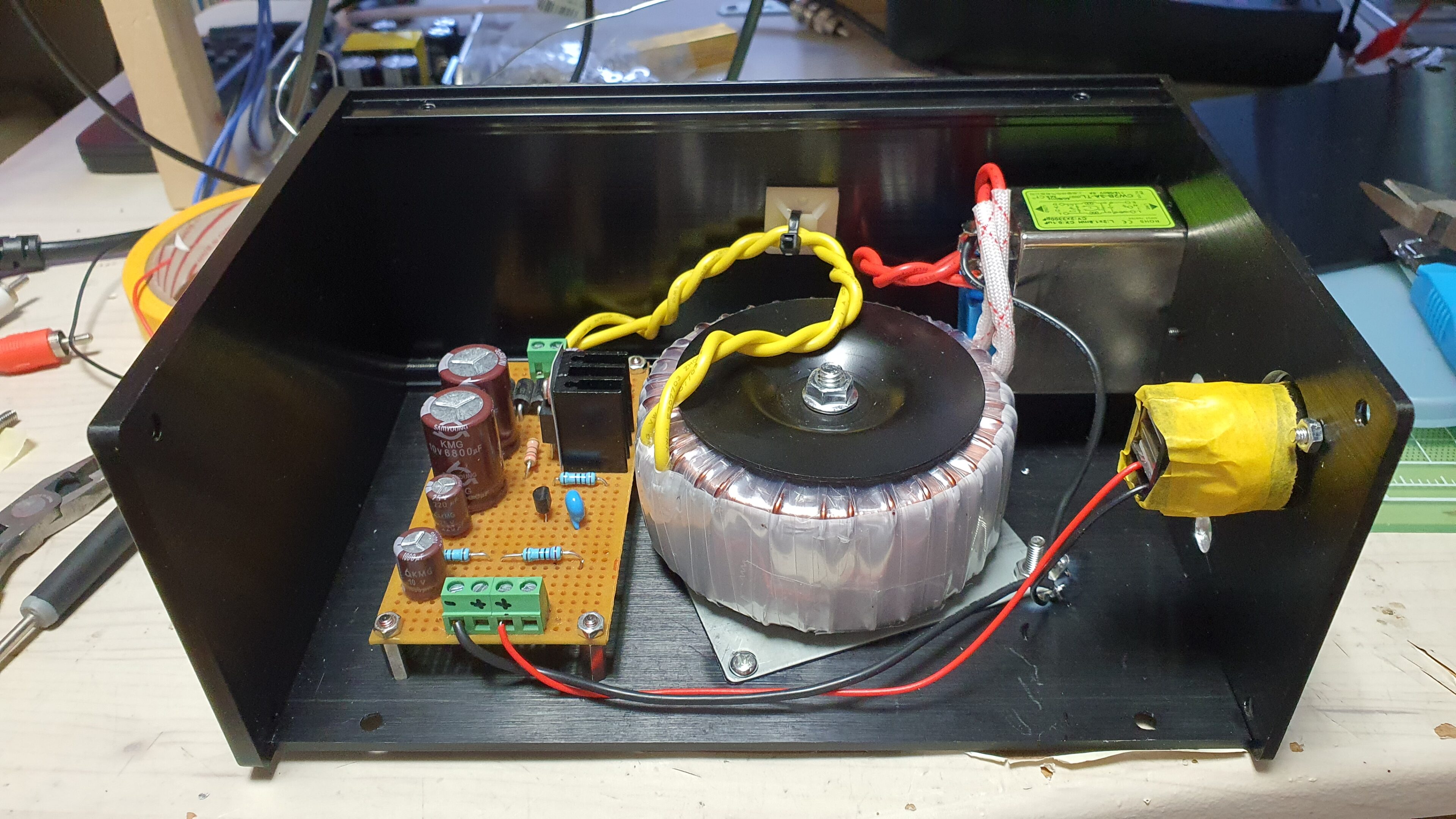

조립된 모습인데 마스킹 테이프로 둘둘 싼 놈은 이겁니다

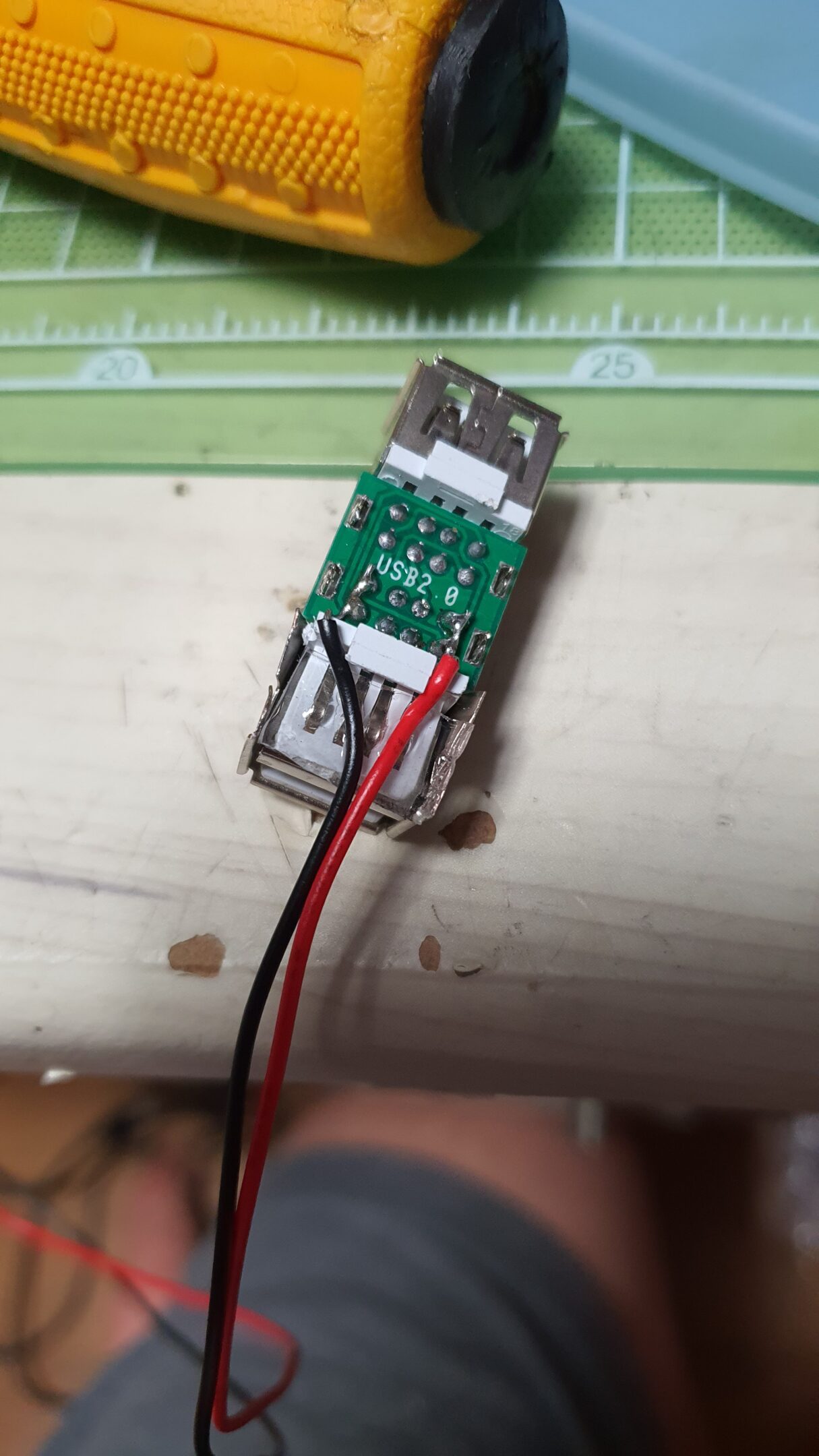

이게 뒷면 사진이 없어서 그냥 샀더니 뒤쪽도 USB 단자라 배선하기가 좀 거시기 했습니다. 그래서 하우징을 뽀개고 납땜을 했습니다.
아무튼 간단한 조립이니 배선을 한 다음에 전압을 재봅니다

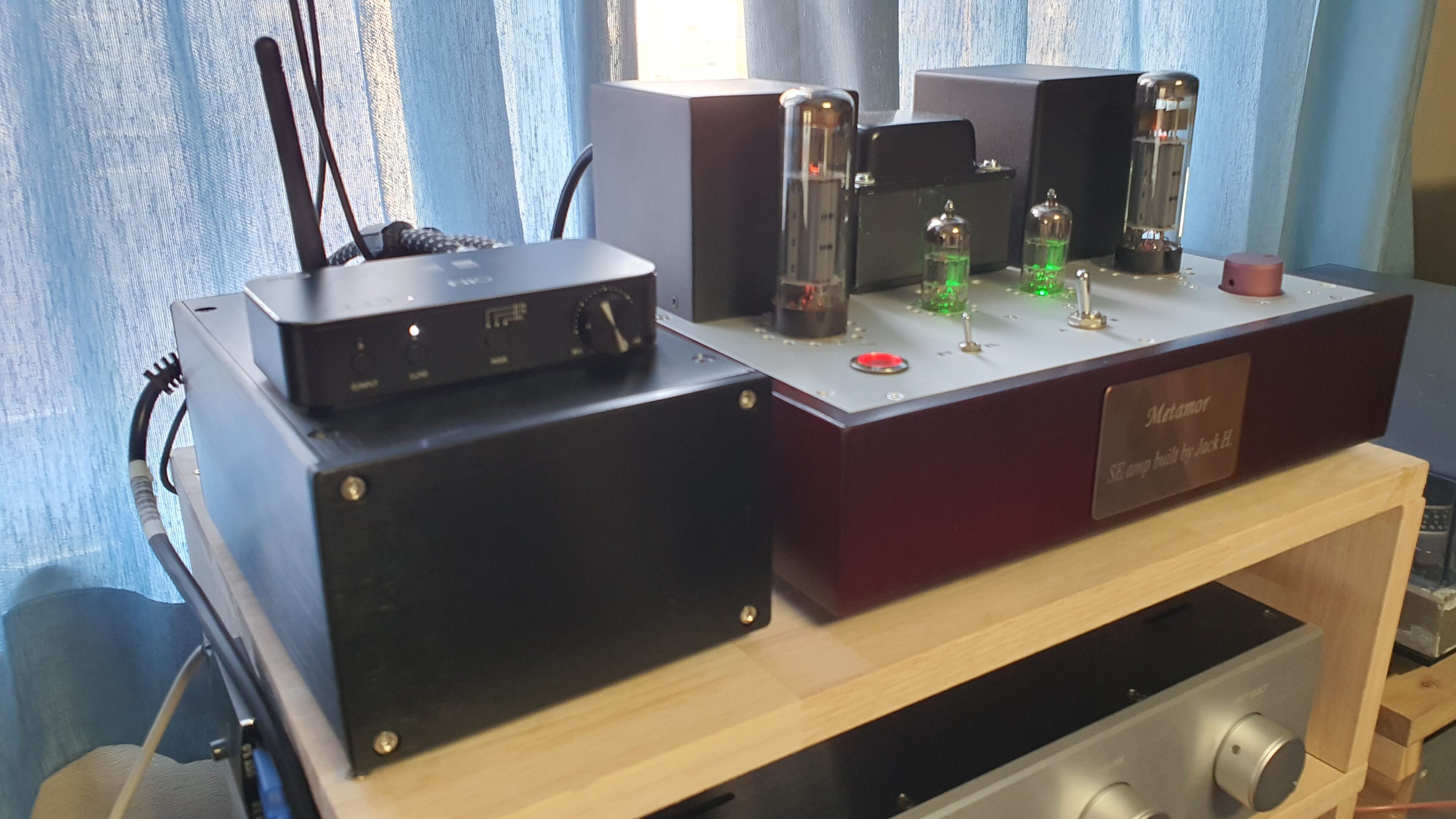

0.1mV 이하 수준의 리플인 것 같습니다. 이제 첫 손님을 맞아봅니다. 전기를 거의 먹지 않는 블루투스 송수신기입니다.
이번에는 저 블루투스 수신기를 부하로 동작시키면서 전압을 측정해봅니다
1mV 정도 되지 않을까 생각됩니다.
블루투스 음질이 좋아졌냐구요? 막귀라 불행하게도 그런 것을 모릅니다 ㅠㅠ
