주말이니 트랜스에서 나오는 굉음을 무릅쓰고 측정을 해보기로 합니다. 그런데… 어라? 파형이 역상입니다. ㅠㅠ
저믄엉아님께서 NFB를 걸어서 소리가 작아진게 맞냐고 물어보셨을 때 분명히 NFB 저항값을 내렸을 때 소리가 작아졌다고 느꼈었는데 이건 뭔가 싶네요. 2단 증폭용 트랜스인지 3단용인지 물어보시더니… 역시 고수님들은 안 봐도 아시네요. 황급히 B와 P를 바꿔 납땜했습니다. 그러니 트랜스 소음이 줄긴 줄었습니다. PFB를 제거했으니 덜 울겠죠. 하지만 이 트랜스는 앰만사 사장님이 테스트용으로 만드신 트랜스라 다른 트랜스 대비 소음이 크긴 큽니다. 기구적으로 좀 덜 마무리가 되어 있겠죠
볼륨은 max로 놓고 입력을 계속 올려보니 Amplitude 1.0V까지는 정현파가 매끄러운데 1.1V부터는 확연히 찌그러지기 시작합니다. 입력 허용 1V amplitude라고 보겠습니다

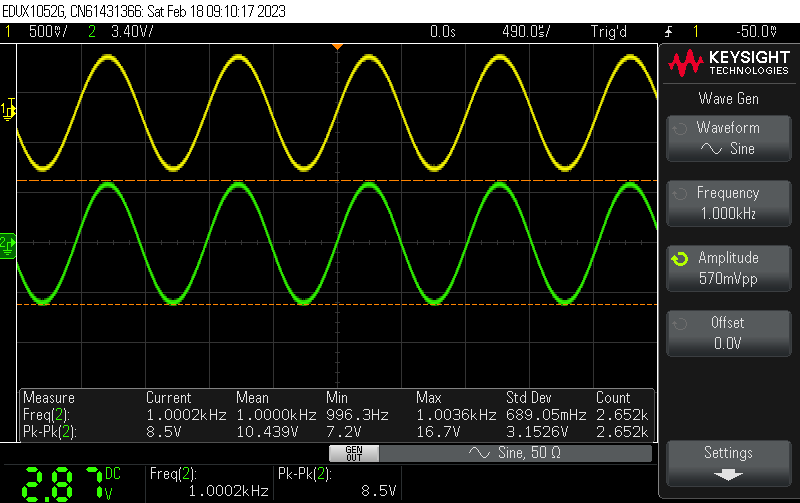

볼륨 max에 놓고 대강 1W 출력이 얻어지는 입력은 570mV입니다. 이걸로 측정을 해보죠

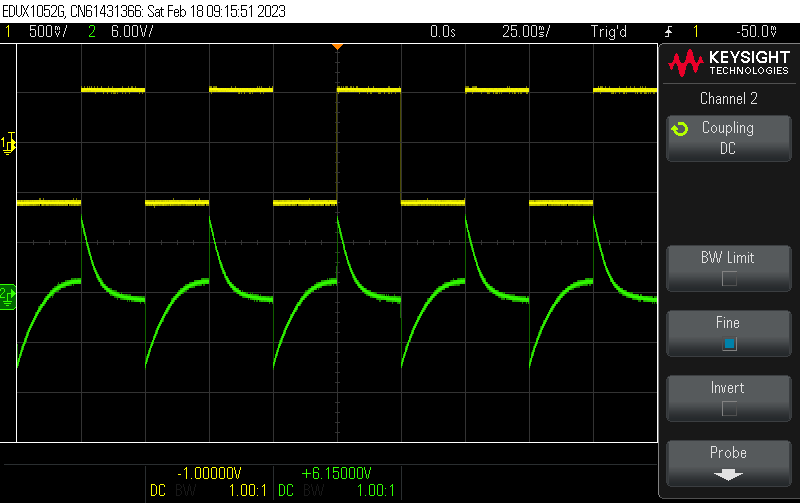

20Hz에서는 정현파나 구형파나 그냥 그렇습니다

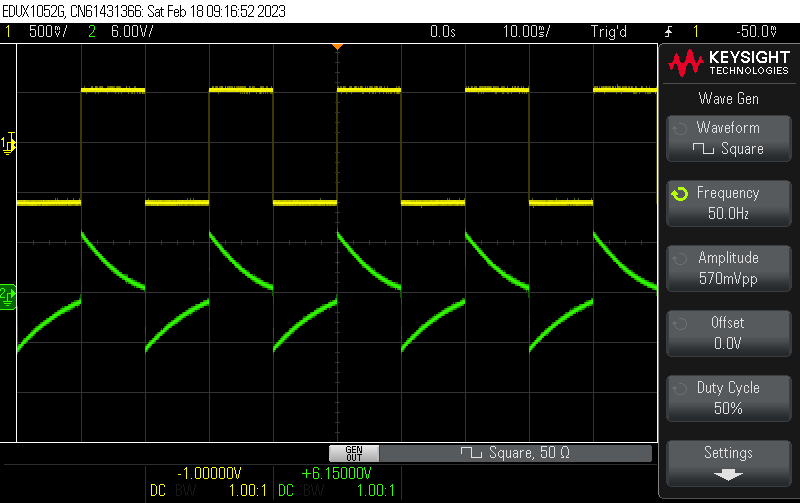

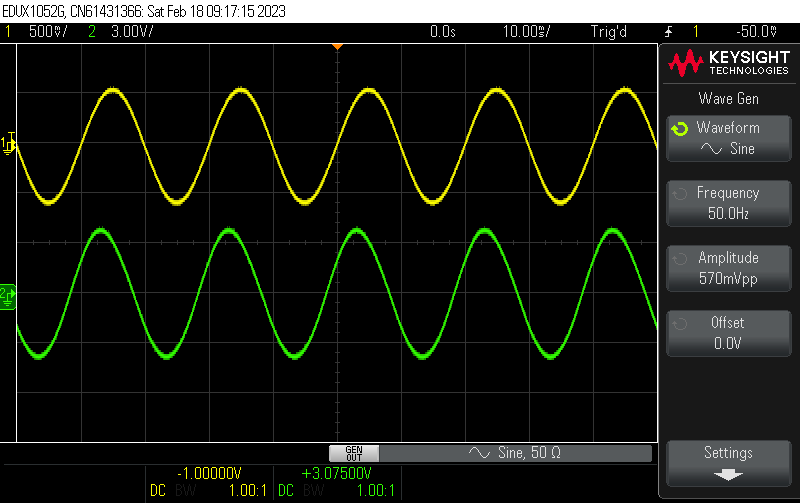

50Hz 정도부터는 거의 다 회복(?)된 것 같습니다. 정현파는 아직 위상 뒤처짐이 남아 있고요

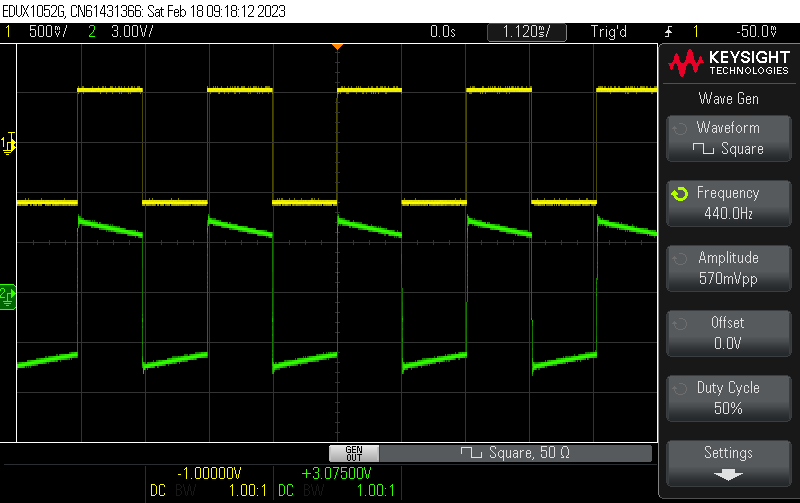

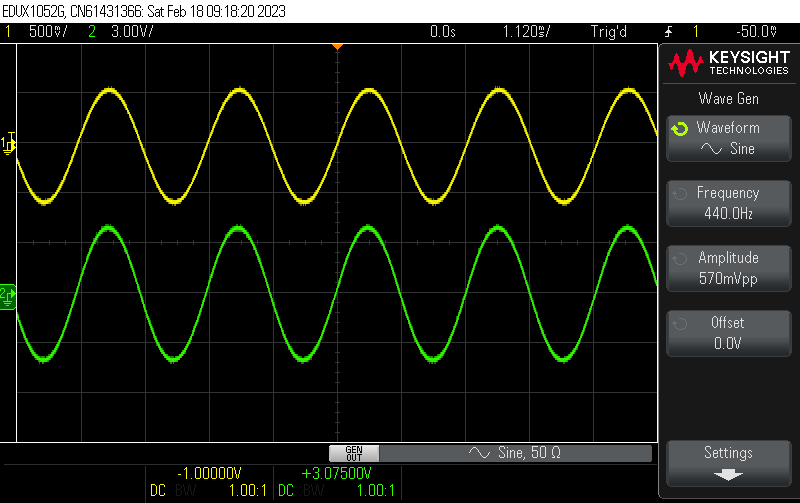

440Hz는 괜찮은 것 같습니다. 1KHz도 비슷하니 넘어가고요
3.3KHz부터는 ringing이 확연히 보이네요

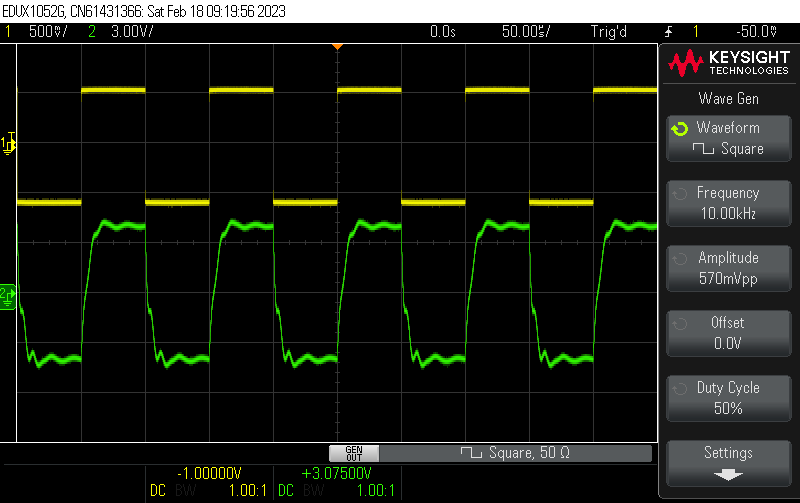

10KHz는 아직 덜 무너졌고요

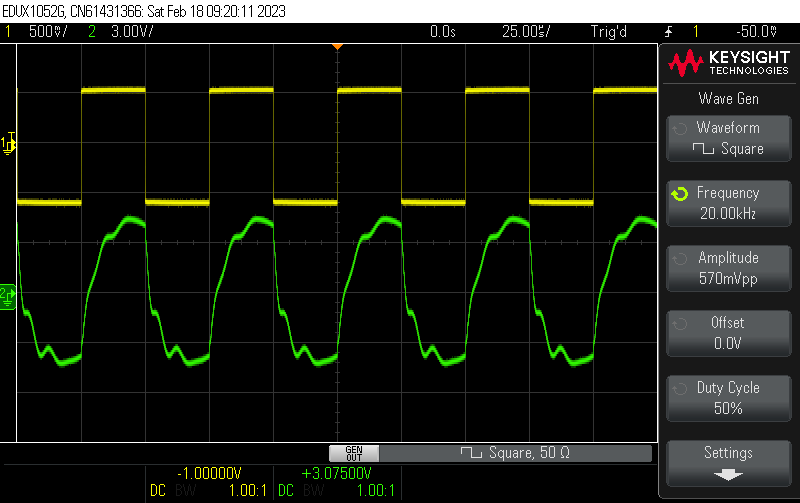

20KHz는 저렇습니다

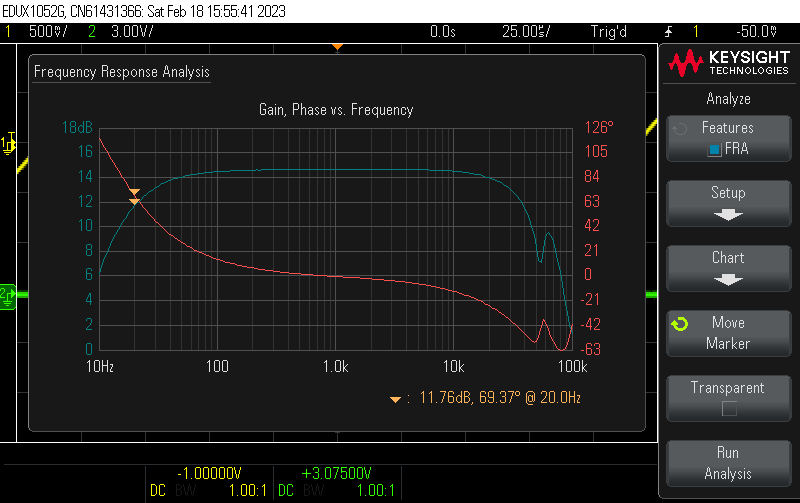

Gain은 약 5.4배 정도인가요? 20Hz에서는 4dB 이상 꺼졌네요. 테스트용 OPT라 스펙은 그저 그런데 PFB를 제거하고 계속 들어보니 소리가 참 좋습니다. 어제까지 이 앰프 소리가 갸우뚱 했던 원인은 PFB를 주고 있었기 때문인 것 같고요 괜히 6am4의 비선형성을 탓한 것 같습니다.

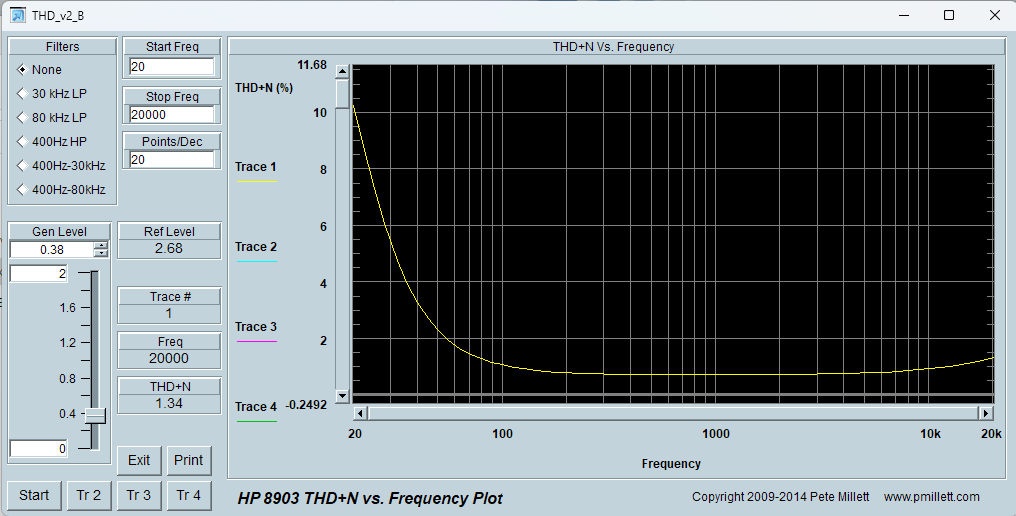

1W 가까이 출력을 내도록 하고 측정해보니 THD는 대부분 구간에서 1% 이하로 측정됩니다. 20KHz에서 1.34%로 마무리되었군요

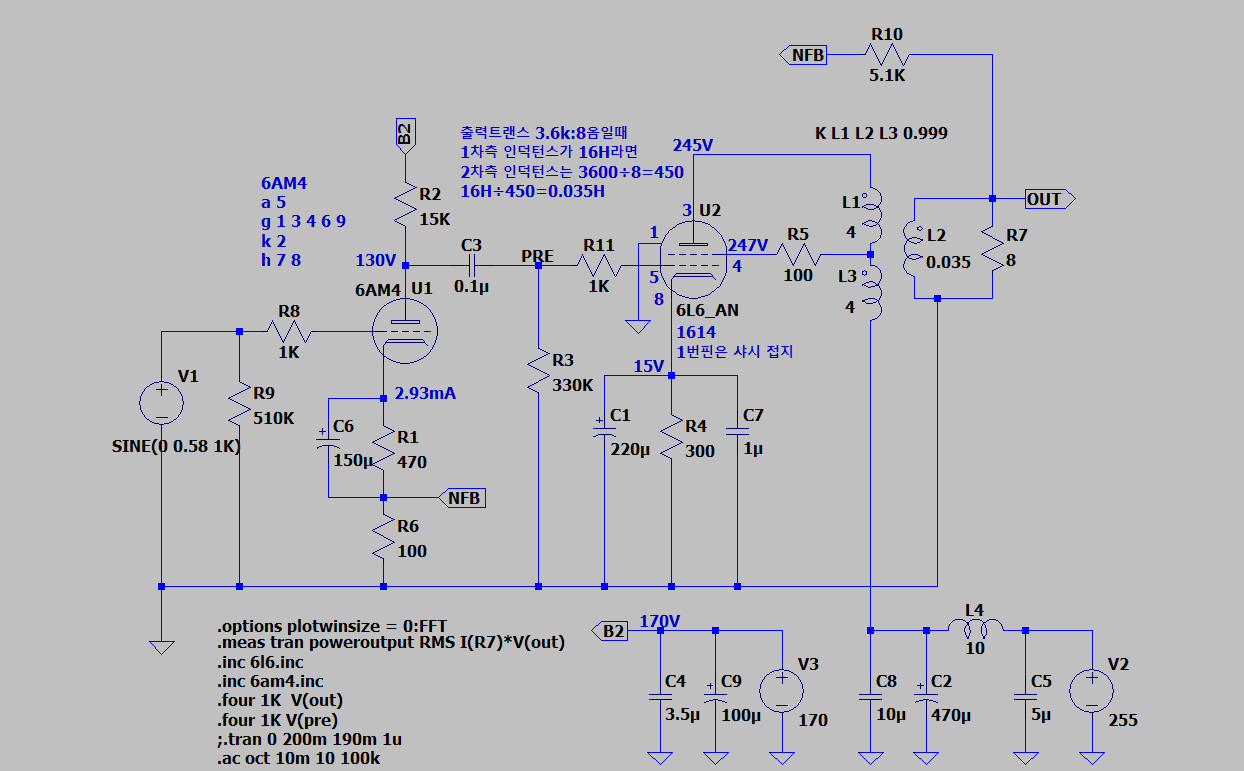

회로도는 위의 상태로 마무리 해야 되겠네요. 6AM4 모델이 부정확해서 175V/130V는 시뮬값이 아니고 측정값을 적어두었습니다.
======================================================================================
수정
5Ц4С (5C3S) 데이터시트를 보니 초크코일 앞에 오는 커패시터 용량이 4uF으로 되어 있습니다. 그래서 47uF를 황급히 떼어내고 5uF 필름을 달았고, 초크 다음에 오 47uF도 떼어내고 470uF를 넉넉하게 달아주었습니다. 초단에도 100uF을 넣어주었습니다.
20Hz에서 약 1.5dB 정도 개선이 된 것 같습니다
