설 연휴 택배 사정으로 ic114에 주문한 부품이 1주일만에 도착했습니다. 몇가지 부품을 교체하고 뚜껑을 닫았습니다
맨 위에 보이는 정류관에 최근에 배운 초식인 정류관 앞단에 다이오드를 삽입하기를 해주었습니다. 아래 링크에서 관련 내용을 보실 수 있습니다
https://cafe.naver.com/dreamaudio/352
Gain이 형편없었던 이유는 10K옴 저항이 없어 5K+5K를 썼는데 별 생각없이 저항 사이에 전해캡을 위치시켜서 플레이트 부하가 10K가 아닌 5K가 됐었던 것이 이유였습니다. 5K+5K 사이에 연결했던 전해캡을 제거하니 3dB 정도 게인이 증가해서 약 15dB 정도가 됐고 골방에서 볼륨 조절이 쾌적해졌습니다
그 다음 문제는 10K 저항으로는 부족해서 40V 정도 더 감압을 해야 하지만 플레이트 부하를 15K로 늘리면 왜곡이 증가한다는 딜레마입니다. 물론 시멘트 저항과 전해캡을 추가하면 감압도 되고 부하도 10K로 유지할 수 있지만 귀찮았습니다. 그래서 B+와 B2 만드는 곳 사이에 20V 제너를 두 개 넣어줬습니다.
마지막으로 늘 잘라버리거나 NFB 라인으로 쓰던 16옴 스피커용 라인을 이번에는 헤드폰 잭을 하나 달고 거기에 연결해줍니다. 쓸 것 같지는 않습니다만…
완벽하지는 않지만 험 거의 없고 (헤드폰으로 들으면 작게 들립니다) 소리도 대강 들을만해서 뚜껑 닫았습니다
ecc84를 하나만 썼기 때문에 9핀 소켓이 하나 남습니다. 거기에는 6n2p를 하나 넣어줬습니다.
토글 스위치는 rca 단자가 2세트 있으면 그걸 위한 토글 스위치인데 rca 단자는 한 세트만 설치했기에 구멍을 막는 용도밖에 안 됩니다

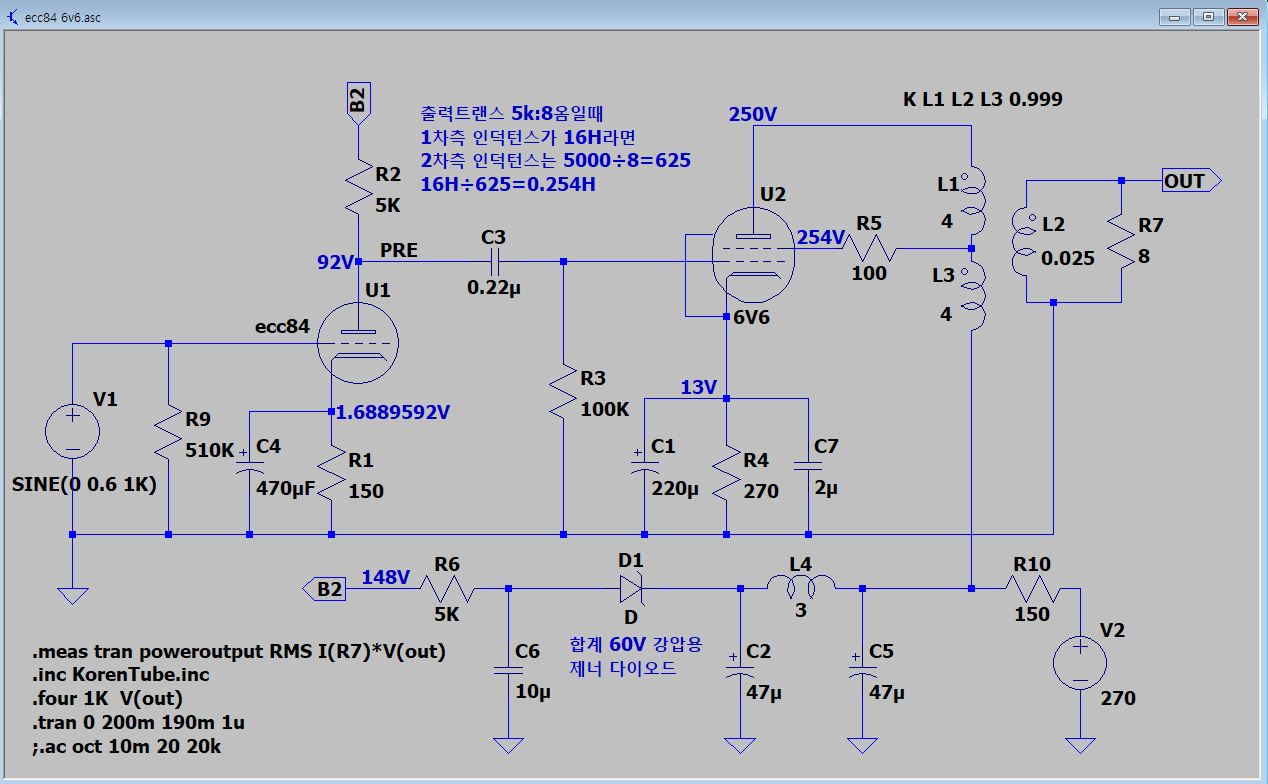

최종 회로도는 대강 아래와 같습니다.
자, 다음엔 뭘 만들어볼까요
