그 동안 궁금했던 것인데 (이미 해보신 분들이 잘된다고 알려주셨지만요 ^^)
인티앰프에서 직류점화할 일이 없어서 안해보고 있다가 이번에 CR 포노앰프를 2개 만지작거리면서 해봤습니다
가장 문제는 6.3V 근처의 출력을 내보내는 SMPS가 마땅하지 않다는 것이었는데요
SMPS는 다 3.3V, 5V, 9V, 12V, 24V 출력을 내놓기 때문이죠

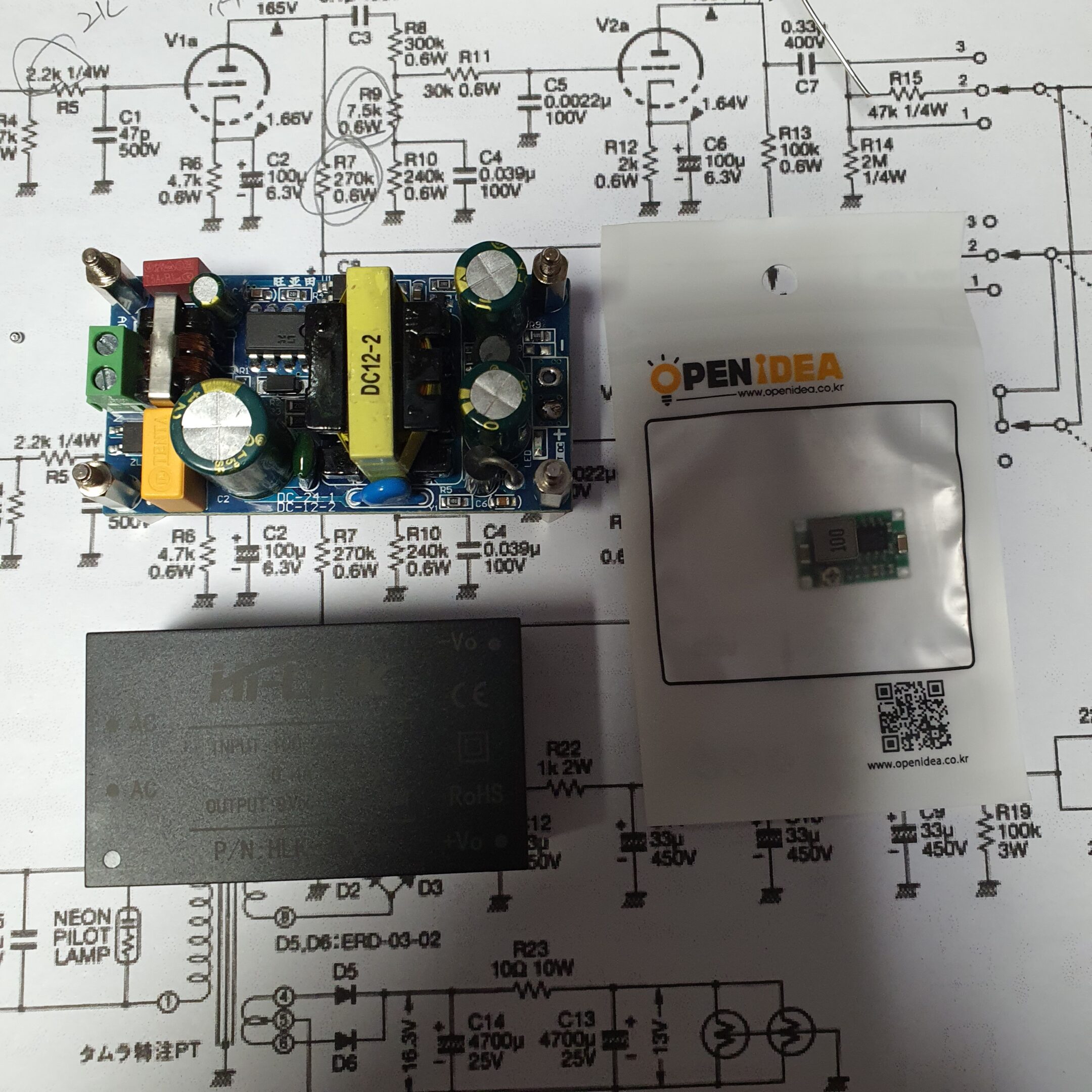

그런데 모 회원님께서 저 손톱만한 DC-DC converter를 알려주셔서 테스트를 해봤습니다
1) 220AC -> 왼쪽 위 모듈에서 12V DC -> 오른쪽 손톱크기의 가변 DC-DC 모듈로 6.3V
2) 220AC -> 왼쪽 아래 모듈에서 9V DC -> 오른쪽 손톱크기의 가변 DC-DC 모듈로 6.3V
당연한거지만 둘 다 잘 됩니다

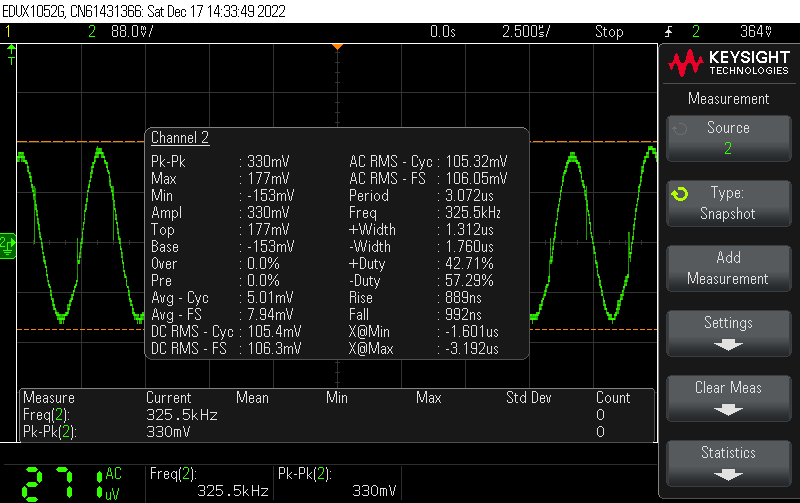

먼저 1)번은 측정해보면 이렇습니다 (측정은 가변 DC-DC 모듈의 입력단에서 했습니다)
325.5KHz 주파수의 330mV pk-pk 크기 리플이 있는 DC 12V를 내놓습니다

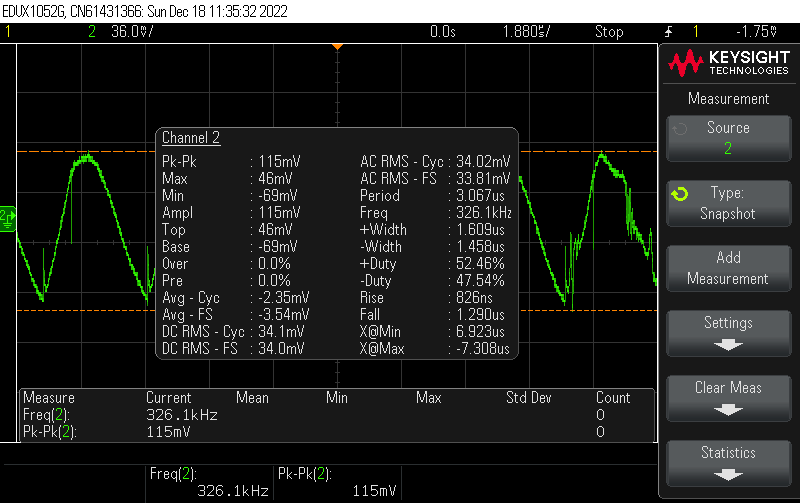

비슷하게 2)번은 이렇습니다
326.1KHz로 스위칭 주파수는 거의 유사하고 리플은 좀 더 억제되어서 115mV pk-pk 수준입니다
325KHz는 들리는 주파수도 아니고 스피커가 진동해줄 수 있는 주파수도 아니니
수백 밀리볼트 리플이 있어도 험은 없다고 느껴집니다
1A 이상 먹는 출력관만 전원트랜스 6.3V탭으로 교류 점화를 하고
나머지는 SMPS를 쓰면 어떨까 싶네요
앰프 내부 공간적인 측면에서는 SMPS 모듈이나 히터용 정전압 모듈이나 크기 차이가 없을 듯 하고,
전원트랜스에서 6.3V 탭을 2개쯤 제거하고 주문하면 혹시 크기와 가격이 좀 내려갈지… ^^
