앰만사 카페에 Mullard 구관 NOS가 올라온 것이 구미를 자극했습니다
Miniwatt 브랜드 뮬라드 B 코드 ECC81 NOS 미사용 신품. 뮬라드 블랙번 공장 B 코드의 제품으로 미니와트 로고로 납품 된 것입니다라는 설명과 함께 올라왔습니다. ECC88/6DJ8/6N23P 혹은 ECC82/12AU7보다 gain이 큽니다. 이걸 쓰면 출력은 줄어들지만 ECC88/ECC82 정도는 아니어서 뒷전으로 밀려난 EL34 SE 앰프에 (메타모르) 새로운 기운을 넣을 수 있을 것 같다는 생각을 하게 되었습니다. 바로 구입했습니다. ^^

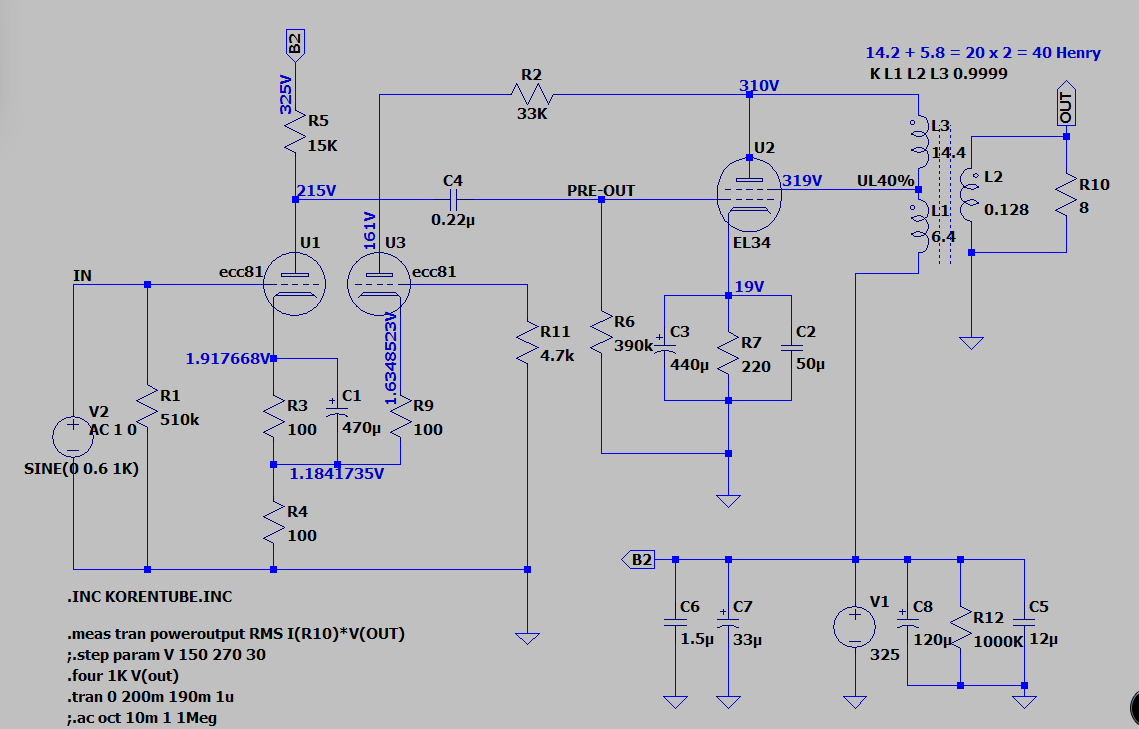

원래는 회로 변경없이 그냥 관만 교체하려고 했는데 앰만사의 고수님께서 이 관은 ecc83/12ax7 대비 몇 배 많은 전류를 흘려줘야 맞는 관이라고 알려주셔서 데이터시트를 보니 typical 플레이트 전류가 250V에서 1.2mA vs. 10mA로 8배 많은 것을 알 수 있었습니다. 그래서 A-NFB 회로 변경을 시도해봤는데 워낙 근본없이 LTspice만 믿는 처지이다 보니 아래 회로로 만족하기로 했습니다
LTspice 파일이 필요하시면 위의 링크에서 받아가시면 됩니다.
위와 같이 회로를 시뮬해보니 R3에는 7.3mA, R9에는 2.4mA에서 6.4mA까지 스윙하는 것을 볼 수 있었습니다.
0.6V 입력에서 약 11배 증폭, THD는 4.25%입니다. 증폭이 좀 작기는 하지만 아파트에서는 넘친다고 생각합니다. 참고로 원래 A-NFB 회로는 0.6V 입력에서 약 18배 증폭, THD 7% 정도입니다

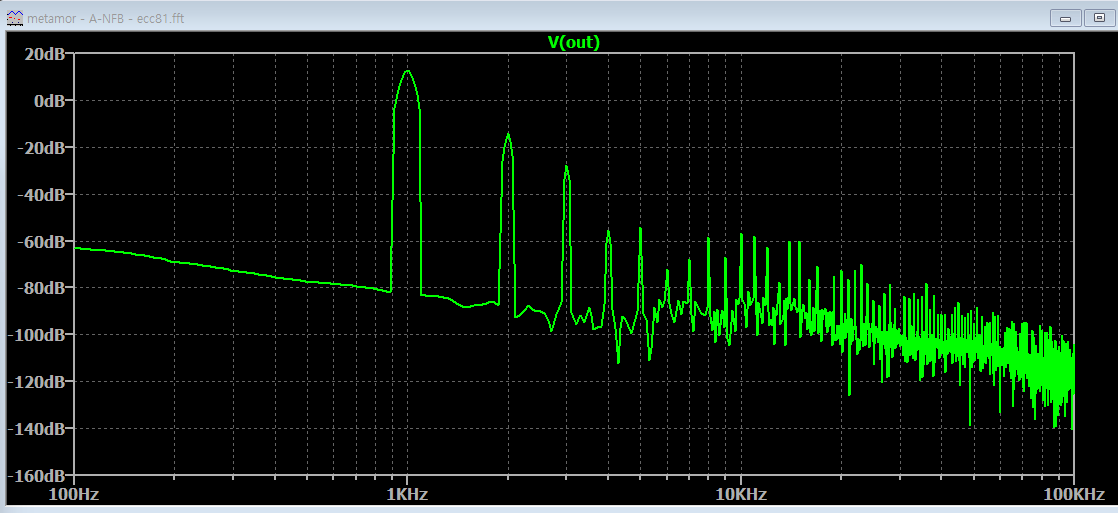

FFT는 아래와 같이 시뮬되었습니다

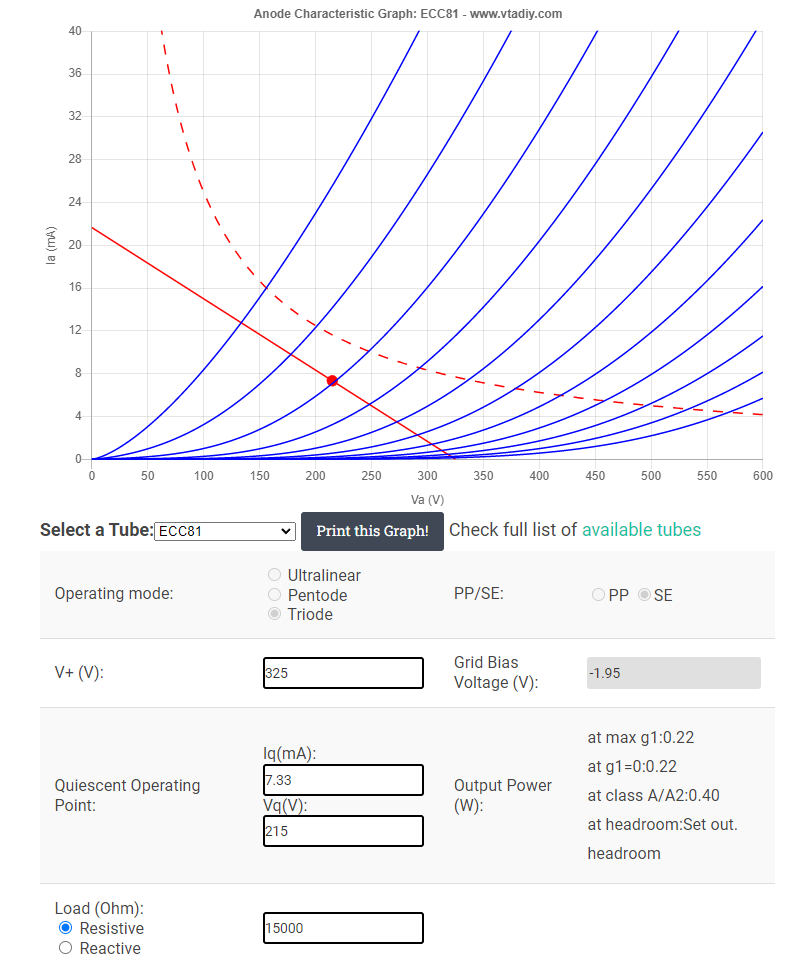

저는 로드라인으로부터 회로를 그릴줄 모릅니다. 하지만 구성된 회로가 어떤 로드라인을 가지는지 알고 싶어서 로드라인 계산기의 도움을 받아봤습니다. 순서가 반대네요. ^^ 현재 회로의 로드라인은 아래와 같이 되는 것 같습니다

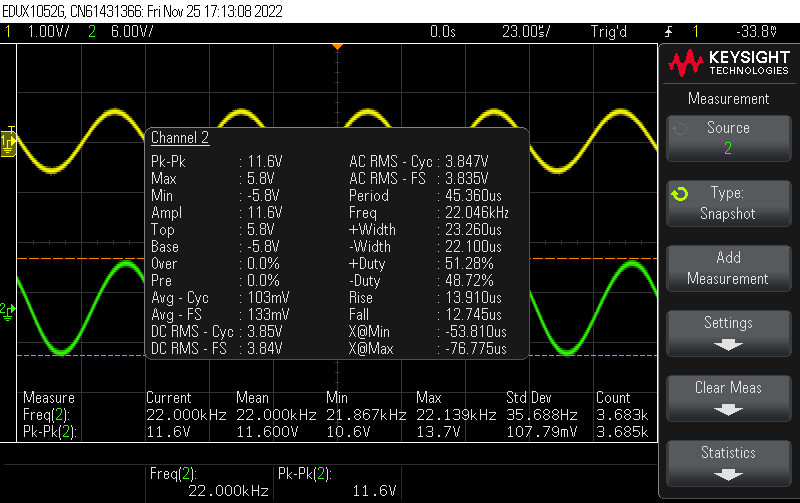

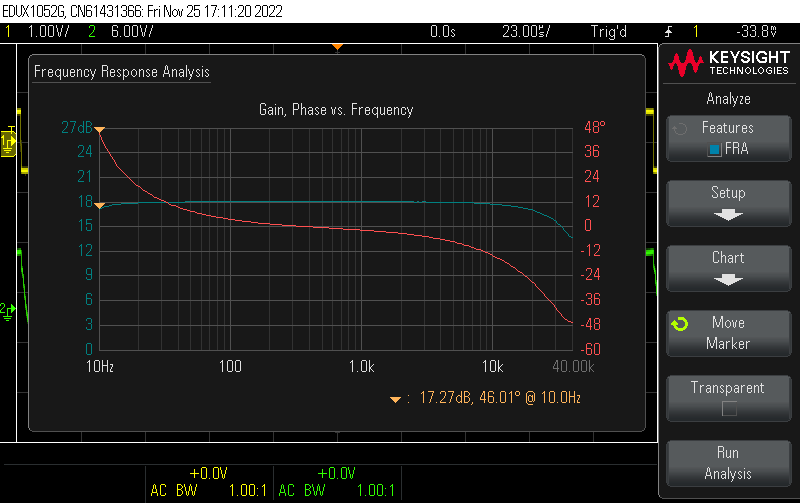

잘 모르긴 하지만 꽤 적절한 동작점을 선택한 것 같습니다. 납땜을 끝내고 측정을 해봤는데 시뮬보다는 증폭이 좀 작은 것으로 드러났습니다.

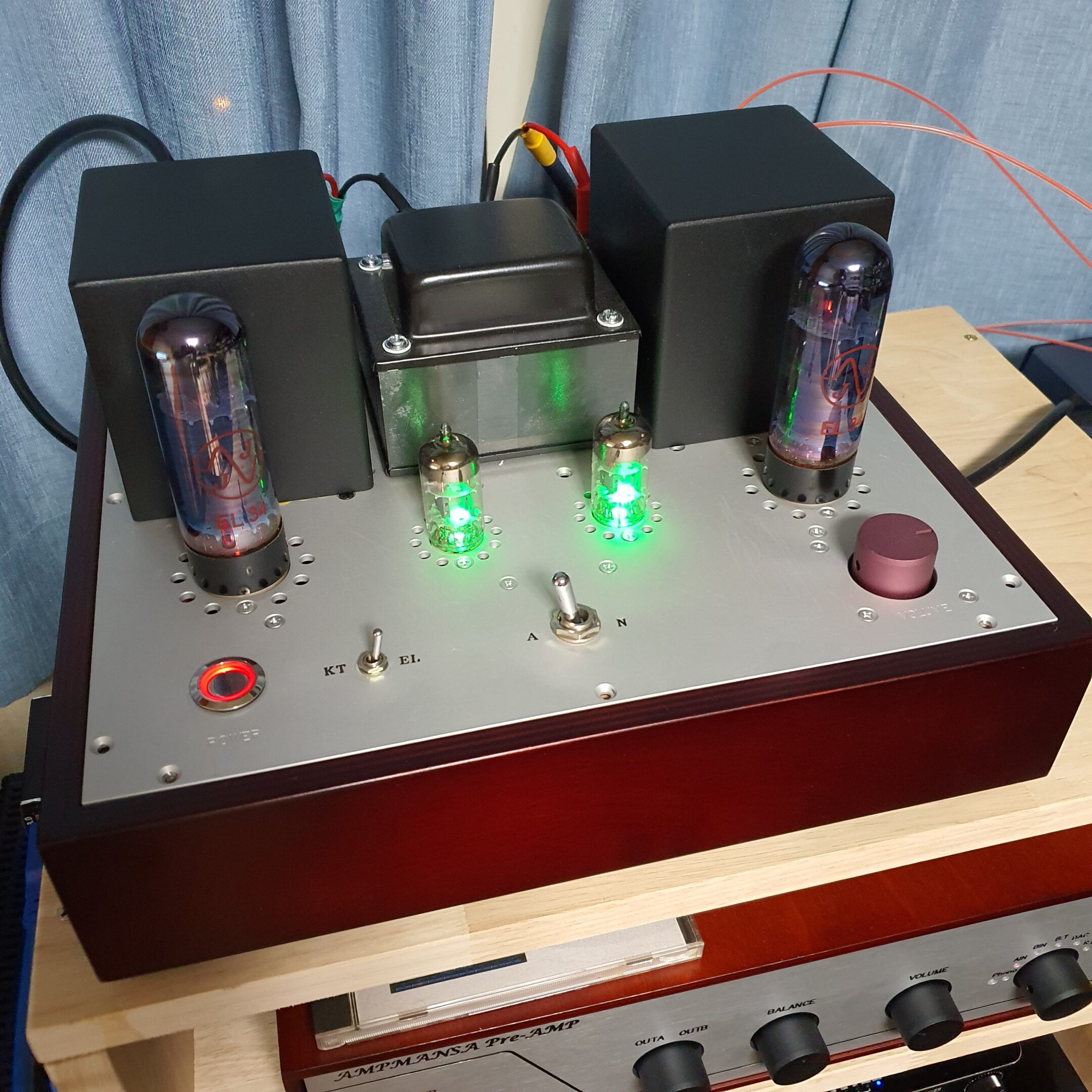

계속 들어보고 있는데 어느 순간 소리가 펴지면서 입가에 미소가 지어지는 소리가 납니다. 300b SE 앰프를 만들기 전까지는 5B/255M SE 앰프를 제치고 주력이 될 것 같습니다.
