1차 측정 결과를 보시고 앰만사 방장님이 해결책을 내놓으셨습니다
https://cafe.naver.com/kosskid/14034
그래서 해당 수정을 적용하였습니다. 저항을 채널당 하나씩 추가하는 것입니다.
매우 쉬운 납땜 부분이라 금방 수정하고 TP1/TP2를 0V가 나오게 재조정하였습니다.

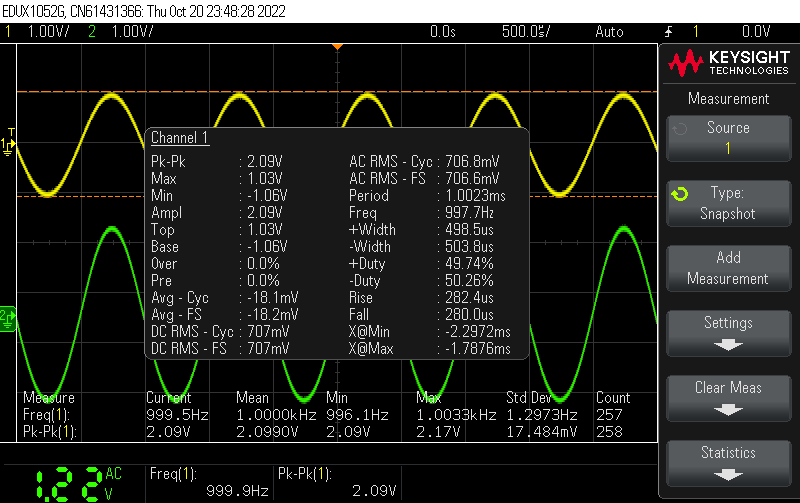

이제 다시 측정을 해봅니다. Peak-peak 2V의 입력을 줍니다.
약 1.8V의 gain으로 기존 6배 대비 크게 줄었습니다. 라인프리이므로 gain은 마이너스만 아니면 사용에 문제는 없습니다.

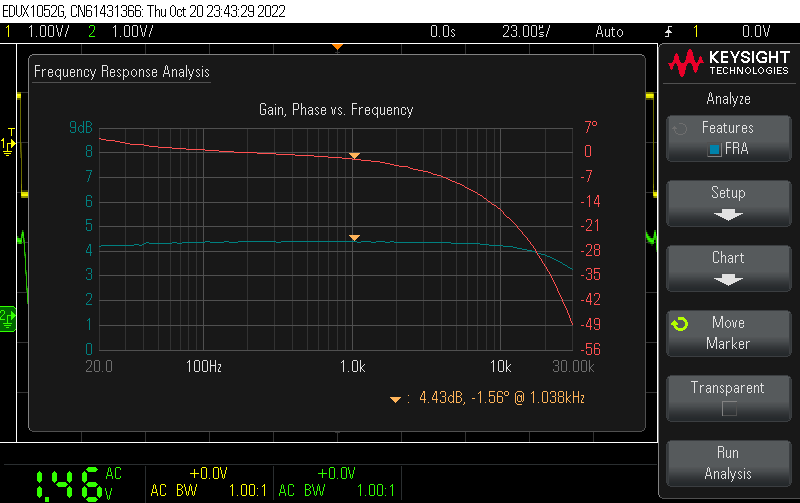

약 4.43dB의 gain입니다. 주파수 응답 특성은 좋아 보입니다.
2V p-p 입력에 1V p-p 출력이 나오도록 볼륨을 줄이고 방형파를 측정해봅니다

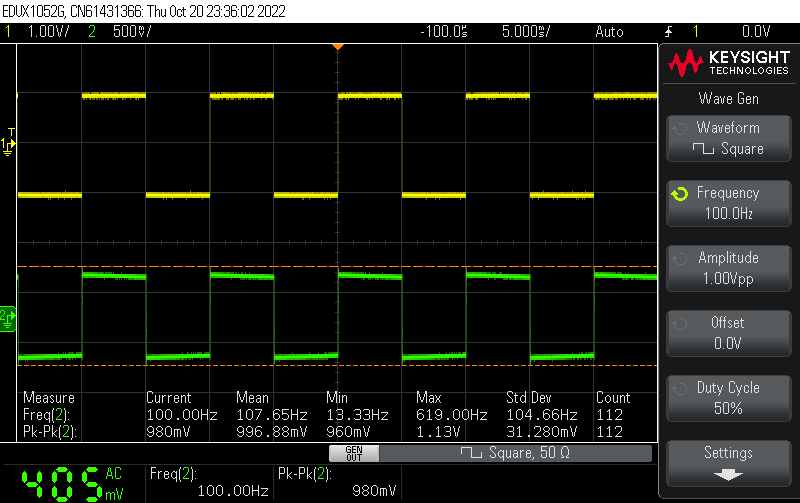

초저역이 아주 좋아졌습니다.

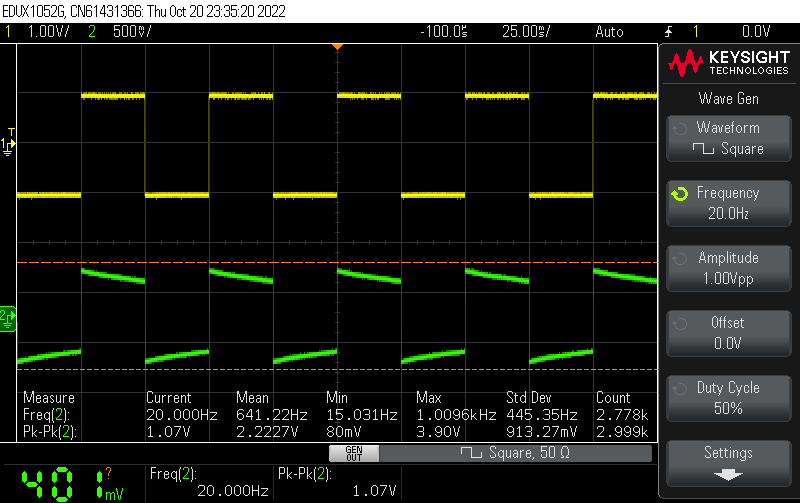

20Hz부터 이미 좋네요
중고역은 비슷한 것 같습니다. 오버슛이 좀 보입니다

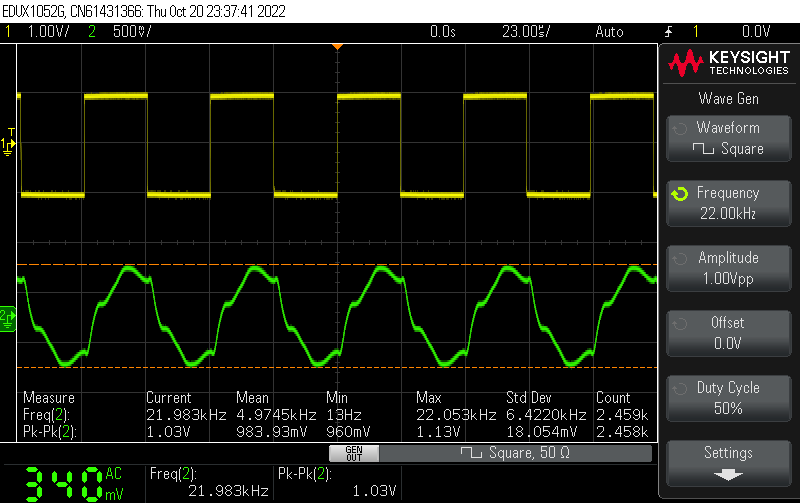

4KHz부터는 ringing이 생기는 것이 남아 있습니다.
초저역의 THD는 당연히 좋아졌습니다
제 경우는 0.0V를 TP로 맞출 수 있었습니다.
입력으로 0.7Vrms를 주고 (약 2V pk-pk) 0.36Vrms가 (약 1V pk-pk) 나오도록 볼륨을 낮췄습니다

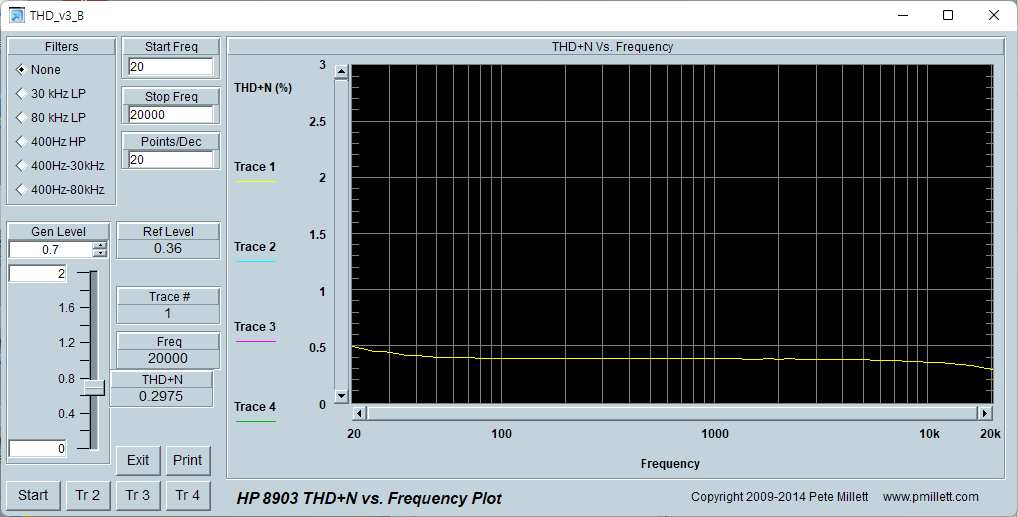

이 상태에서 측정된 THD입니다. 0.4% 이하로 나오는 듯 하네요
